| Номер в госреестре | 61419-15 |
| Наименование СИ | Газоанализатор - рабочий эталон 1-го разряда |
| Обозначение типа СИ | Teledyne 3010 MA - О2 |
| Изготовитель | "Teledyne Analytical Instruments", США |
| Год регистрации | 2015 |
| МПИ (интервал между поверками) | 1 год |
| Описание типа | скачать |
| Методика поверки | скачать |
Газоанализатор Teledyne 3010 MA - О2 - рабочий эталон 1-го разряда предназначен для измерения объемной доли кислорода (О2) в газовых смесях состава
О2 + N2, О2 + Не и О2 + Ar в баллонах под давлением.
Газоанализатор Teledyne 3010 MA - О2 - рабочий эталон 1-го разряда (далее -газоанализатор) создан на базе газоанализатора Teledyne 3010MA, внесенного в Госреестр СИ под № 38662-10. Метрологические характеристики газоанализатора улучшены за счет его индивидуальной градуировки по газовым смесям - эталонам сравнения.
Г азоанализатор представляет собой стационарный автоматический прибор непрерывного действия.
Принцип действия газоанализатора: парамагнитный.

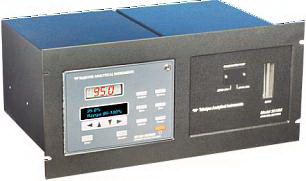

Конструктивно газоанализатор двухблочный, в жестком металлическом корпусе для установки на стол или стойку. Внешний вид газоанализатора показан на рис. 1.
Газоанализатор состоит из блока управления и анализаторного блока. Каждый блок выполнен в отдельном корпусе. В состав блока управления входят материнская плата, ПИД-регулятор температуры, схема компенсации перепадов давления, блок питания, цифровой измерительный прибор, плата дисплея и интерфейсная плата. Все элементы управления размещены на передней панели прибора: тринадцать клавиш, цифровой светодиодный дисплей, буквенно-цифровой VFD дисплей. Результаты измерений отображаются на дисплее в объёмных долях (%). На задней панели блока управления расположены разъемы для подключения кабеля электропитания, порта RS-232, а также разъемы для подключения к анализаторному блоку (рис. 2).
Анализаторный блок оборудован регулятором температуры. В состав анализаторного блока входят термостат, парамагнитный сенсор, система отбора и ротаметр.
Способ отбора пробы - принудительный.
пломба
^ "Мв1^вв A/Uiff№ll 1П1(Т«П|44!|р Нф rf^Jo
о О
1
A^rA
ИШ^АФ - "
И IK*«■-*!-в-и i*ZM'Jta-r-B3Hi V) '
IIYA 1гз-ш .
‘>и !<■« ni ГМ*
ilCZM'Jta-<’■*?№ 11 НЖ.1 Япгв .
U« Ul tpThaa
i* W\
А «мщ^яши» ku
»1—> - - - ^
в ■■■■■III U e
Рис. 2. Внешний вид задней панели блока управления газоанализатора Teledyne 3010 MA - О2 - рабочего эталона 1-го разряда.
Г азоанализатор поставляется со встроенным программным обеспечением, которое в соответствии с разработанным алгоритмом выполняет сбор и обработку результатов измерений, обеспечивает их отображение на пользовательском дисплее и передачу по интерфейсам связи.
Влияние программного обеспечения на метрологические характеристики учтено при нормировании метрологических характеристик. Идентификационные данные ПО приведены в таблице 1.
Таблица 1
| Идентификационные данные (признаки) | Значения |
| Идентификационное наименование ПО | «Teledyne 3010МА» |
| Номер версии (идентификационный номер) ПО | Версия L.0.1 |
| Цифровой идентификатор ПО | недоступен |
| Другие идентификационные данные (если имеются) | - |
Уровень защиты программного обеспечения от непреднамеренных и преднамеренных изменений - «средний» по Р 50.2.077-2014.
1) Диапазоны измерений объемной доли кислорода и пределы допускаемой относительной погрешности газоанализатора указаны в таблице 2.
Таблица 2
| Компонентны й состав | Диапазон измерений объемной доли кислорода, % | Пределы допускаемой относительной погрешности, 50, % |
| О2 + N2 (Ar, Не) | от 10 до 20 | ± 0,6 |
| св. 20 до 70 | ± 0,4 | |
| св. 70 до 97 | ± 0,1 | |
| св. 97 до 99,5 | ± 0,05 |
Лист № 3 Всего листов 4
2) Предел допускаемой вариации показаний газоанализатора равен 0,5 в долях от
пределов допускаемой относительной погрешности.
3) Время прогрева, мин, не более 60
4) Номинальное время установления показаний Т0,9 ном, с 10
5) Габаритные размеры газоанализатора, мм, не более:
высота 176
ширина 220
глубина 368
6) Масса, кг, не более: 16
7) Потребляемая электрическая мощность, В-А, не более 70
8) Напряжение питания от сети переменного тока частотой (50±1) Гц, В: (230 ± 23)
9) Средний срок службы, лет 10 Знак утверждения типа
наносится на титульный лист Руководства по эксплуатации и Паспорта типографским способом и на табличку на корпусе газоанализатора.
- Газоанализатор Teledyne 3010 MA - О2 - рабочий эталон 1-го разряда - 1 шт.
- Комплект принадлежностей - 1 шт.
- Руководство по эксплуатации на русском языке - 1 экз.
- Паспорт - 1 шт.
- Методика поверки МП-242-1844-2015 - 1 экз.
осуществляется по документу МП-242-1844-2015 «Газоанализатор Teledyne 3010MA - О2 - рабочий эталон 1-го разряда. Методика поверки», утвержденному ГЦИ СИ ФГУП «ВНИИМ им. Д.И. Менделеева» «21» мая 2015 г.
Основные средства поверки:
Газовые смеси - эталоны сравнения компонентного состава кислород-азот, кислород-аргон, кислород-гелий по ГОСТ 8.578-2008.
Методика измерений приведена в документе РЭ 154-1-22-МИ2 «Методика измерений объемной доли кислорода с помощью газоанализаторов Teledyne 3010MА - О2 и Teledyne 3000TА-XL - О2, входящих в состав рабочего эталона 1-го разряда РЭ 154-22-2015, в стандартных образцах состава газовых смесей О2 + N2, О2 + Не и О2 + Ar в баллонах под давлением».
Нормативные и технические документы, устанавливающие требования к газоанализатору Teledyne 3010 MA - О2 - рабочему эталону 1-го разряда
1. ГОСТ 13320-81 Газоанализаторы промышленные автоматические. Общие технические условия.
2. ГОСТ 8.578-2008 ГСИ Государственная поверочная схема для средств измерений содержания компонентов в газовых средах.
