Газоанализатор - рабочий эталон 1-го разряда Ultramat 6Е - CO-2, 61420-15

Назначение

Газоанализатор Ultramat 6E — CO — 2 — рабочий эталон 1-го разряда предназначен для измерения объемной доли оксида углерода в бинарных газовых смесях состава оксид углерода/азот (воздух), оксид углерода/гелий и оксид углерода/аргон в баллонах под давлением.

Описание

Газоанализатор Ultramat 6E — CO — 2 — рабочий эталон 1-го разряда, (далее -газоанализатор) создан на базе газоанализатора Ultramat 6E, внесенного в Госреестр СИ под № 24802-11. Метрологические характеристики газоанализатора улучшены за счет его индивидуальной градуировки по газовым смесям — эталонам сравнения.

Принцип действия газоанализатора — инфракрасный, основанный на избирательном поглощении молекулами определяемого компонента инфракрасного излучения в диапазоне длин волн от 2 до 9 мкм.

Результаты измерений объемной доли оксида углерода отображаются на дисплее. Внешний вид газоанализатора представлен на рисунке 1.

Место

пломбирования

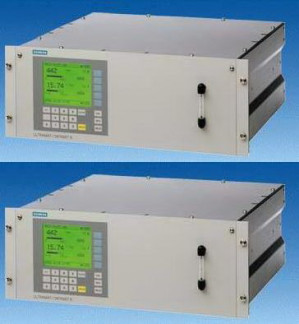

Рисунок 1 — Г азоанализатор Ultramat 6E — CO — 2 — рабочий эталон 1-го разряда, внешний вид.

Программное обеспечение

Газоанализатор поставляется с установленным встроенным программным обеспечением, которое в соответствии с разработанным алгоритмом выполняет сбор и обработку результатов измерений, обеспечивает их отображение на пользовательском дисплее и передачу по интерфейсам связи.

Влияние программного обеспечения на метрологические характеристики учтено при нормировании метрологических характеристик. Идентификационные данные ПО приведены в таблице 1.

Уровень защиты программного обеспечения от непреднамеренных и преднамеренных изменений — «средний» по Р 50.2.077-2014.

Технические характеристики

1) Диапазоны измерений объемной доли оксида углерода и пределы допускаемой относительной погрешности газоанализатора указаны в таблице 2.

Таблица 2

2) Предел допускаемой вариации показаний газоанализатора равен 0,5 в долях от пределов

допускаемой относительной погрешности.

3)    Время прогрева, мин, не более    120

4)    Напряжение питания от сети переменного тока частотой (50±1) Гц, В:    (230 ± 23)

5)    Потребляемая электрическая мощность, В-А, не более:    70

6)    Габаритные размеры, мм, не более:

высота    177

ширина    483

длина    378

7)    Масса, кг, не более:    21

8)    Средний срок службы, лет    10

Знак утверждения типа

наносится:

-    типографским способом на титульный лист руководства по эксплуатации и паспорта;

-    в виде таблички на лицевую панель газоанализатора

Комплектность

Комплект поставки газоанализатора указан в таблице 3.

Таблица 3

Поверка

осуществляется по документу МП-242-1908-2015 «Газоанализатор Ultramat 6E - CO-2-рабочий эталон 1-го разряда. Методика поверки», разработанному и утвержденному ГЦИ СИ ФГУП «ВНИИМ им. Д.И. Менделеева» «20» мая 2015 г.

Основные средства поверки:

Газовые смеси-эталоны сравнения в баллонах под давлением состава оксид углерода/азот (воздух), оксид углерода/аргон, оксид углерода/гелий в соответствии с ГОСТ 8.578-2008.

Сведения о методах измерений

Методика измерений приведена в документе РЭ 154-1-22-МИ1 «Методика измерений объемной доли пропана, метана и оксида углерода с помощью газоанализаторов Ultramat 6E - С3Н8, Ultramat 6E - CH4, Ultramat 6E - CO, входящих в состав рабочего эталона 1-го разряда РЭ 154-22-2015, в стандартных образцах состава газовых смесей в баллонах под давлением».

Нормативные и технические документы, устанавливающие требования к газоанализатору Ultramat 6Е-СО-2-рабочий эталон 1-го разряда:

1    ГОСТ 13320-81 Газоанализаторы промышленные автоматические. Общие технические условия.

2    ГОСТ 8.578-2008 ГСИ. Государственная поверочная схема для средств измерений содержания компонентов в газовых средах.

3    Техническая документация изготовителя.
