| Номер в госреестре | 61421-15 |
| Наименование СИ | Газоанализатор - рабочий эталон 1-го разряда |
| Обозначение типа СИ | Ultramat 6Е - CH4-3 |
| Изготовитель | "Siemens AG", подразделение "Siemens SAS", Франция |
| Год регистрации | 2015 |
| МПИ (интервал между поверками) | 1 год |
| Описание типа | скачать |
| Методика поверки | скачать |
Газоанализатор Ultramat 6E - CH4 - 3 - рабочий эталон 1-го разряда предназначен для измерения объемной доли метана в бинарных газовых смесях состава метан/азот (воздух), метан/гелий и метан/аргон в баллонах под давлением.
Газоанализатор Ultramat 6E - СН4 - 3 - рабочий эталон 1-го разряда, (далее -газоанализатор) создан на базе газоанализатора Ultramat 6E, внесенного в Госреестр СИ под № 24802-11. Метрологические характеристики газоанализатора улучшены за счет его индивидуальной градуировки по газовым смесям — эталонам сравнения.
Принцип действия газоанализатора - инфракрасный, основанный на избирательном поглощении молекулами определяемого компонента инфракрасного излучения в диапазоне длин волн от 2 до 9 мкм.
Результаты измерений объемной доли метана отображаются на дисплее.
Внешний вид газоанализатора представлен на рисунке 1.
Место
пломбирования

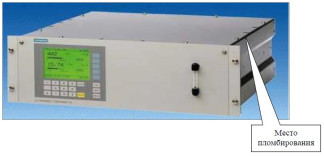

Рисунок 1 - Г азоанализатор Ultramat 6E - СН4 - 3 - рабочий эталон 1-го разряда, внешний вид.
Газоанализатор поставляется с установленным встроенным программным обеспечением, которое в соответствии с разработанным алгоритмом выполняет сбор и обработку результатов измерений, обеспечивает их отображение на пользовательском дисплее и передачу по интерфейсам связи.
Влияние программного обеспечения на метрологические характеристики учтено при нормировании метрологических характеристик. Идентификационные данные ПО приведены в таблице 1.
| Идентификационные данные (признаки) | Значения |
| Идентификационное наименование ПО | «Ultramat 6 Е» |
| Номер версии (идентификационный номер) ПО | V4.8.3 E |
| Цифровой идентификатор ПО | недоступен |
| Другие идентификационные данные, если имеются | - |
Уровень защиты программного обеспечения от непреднамеренных и преднамеренных изменений - «средний» по Р 50.2.077-2014.
1) Диапазоны измерений объемной доли метана и пределы допускаемой относительной погрешности газоанализатора указаны в таблице 2.
Таблица 2
| Компонентный состав | Диапазон показаний объемной доли, % | Диапазон измерений объемной доли, % | Пределы допускаемой относительной погрешности, 50, % |
| от 0 до 0,5 | от 0,05 до 0,5 | ± 2,5 | |
| СН4/ N2 (He, Ar) | от 0 0,5 до 5,0 | св. 0,5 до 5,0 | ± 1,5 |
| от 0 до 10 | св. 5,0 до 10 | ± 1,0 | |
| cв. 10 до 20 | ± 0,6 | ||
| СН4/ N2 (He, Ar) | от 0 до 100 | св. 20 до 70 | ± 0,4 |
| св.70 до 97 | ± 0,1 | ||
| св. 97 до 99,5 | ± 0,05 | ||
| СН4 /воздух | от 0 до 0,5 | от 0,05 до 0,5 | ± 2,5 |
| от 0 до 5,0 | св. 0,5 до 2,5 | ± 1,5 |
2) Предел допускаемой вариации показаний газоанализатора равен 0,5 в долях от пределов допускаемой относительной погрешности.
3) Время прогрева, мин, не более 120
4) Напряжение питания от сети переменного тока частотой (50±1) Гц, В: (230±23)
5) Потребляемая электрическая мощность, В-А, не более: 70
6) Габаритные размеры, мм, не более:
высота 177
ширина 483
длина 378
7) Масса, кг, не более: 21
8) Средний срок службы, лет 10
наносится:
- типографским способом на титульный лист руководства по эксплуатации и паспорта;
- в виде таблички на лицевую панель газоанализатора.
Комплект поставки газоанализатора указан в таблице 3.
Таблица 3
| Обозначение | Наименование | Количество |
| Ultramat 6E-СН4-3-рабочий эталон 1-го разряда | Г азоанализатор Ultramat | 1 шт. |
| Руководство по эксплуатации | 1 экз. | |
| МП-242-1906-2015 | Методика поверки | 1 экз. |
| Комплект принадлежностей | 1 компл. | |
| Паспорт | 1 экз. |
осуществляется по документу МП-242-1906-2015 «Газоанализатор Ultramat 6E - СН4-3 -рабочий эталон 1-го разряда. Методика поверки», разработанному и утвержденному ГЦИ СИ ФГУП «ВНИИМ им. Д.И.Менделеева» «20» мая 2015 г.
Основные средства поверки:
Газовые смеси - эталоны сравнения в баллонах под давлением компонентного состава метан/азот (воздух), метан/гелий и метан/аргон в соответствии с ГОСТ 8.578-2008.
Методика измерений приведена в документе РЭ 154-1-22-МИ1 «Методика измерений объемной доли пропана, метана и оксида углерода с помощью газоанализаторов Ultramat 6E - С3Н8, Ultramat 6E - CH4, Ultramat 6E - CO, входящих в состав рабочего эталона 1-го разряда РЭ 15422-2015, в стандартных образцах состава газовых смесей в баллонах под давлением».
Нормативные и технические документы, устанавливающие требования к газоанализатору Ultramat 6Е-СН4-3-рабочий эталон 1-го разряда
1 ГОСТ 13320-81 Газоанализаторы промышленные автоматические. Общие технические условия.
2 ГОСТ 8.578-2008 ГСИ. Государственная поверочная схема для средств измерений содержания компонентов в газовых средах.
3 Техническая документация изготовителя.
