| Номер в госреестре | 61422-15 |
| Наименование СИ | Системы автоматизированные измерительные количества энергоресурсов |
| Обозначение типа СИ | INDIV-X-AMR |
| Изготовитель | ООО "Завод № 423", г.Богородицк |
| Год регистрации | 2015 |
| Срок свидетельства | 01.09.2021 |
| МПИ (интервал между поверками) | 4 года |
| Описание типа | скачать |
| Методика поверки | скачать |
Системы автоматизированные измерительные количества энергоресурсов INDIV-X-AMR предназначены для измерений температуры поверхности отопительных приборов и формирования условного интегрального показателя теплопотребления, измерений объема потребления горячей и холодной воды, газа, электрической и тепловой энергии у индивидуальных потребителей.
Системы автоматизированные измерительные количества энергоресурсов INDIV-X-AMR относятся к проектно-компонуемым изделиям (ИС-2 по ГОСТ 8.596-2002) и содержат измерительные, связующие, вычислительные и вспомогательные компоненты.
Системы INDIV-X-AMR выполняют измерения, автоматический сбор, обработку, отображение, ведение базы данных на сервере сбора данных с возможностью печати отчетов, хранение и передачу измерительной информации в диспетчерские и расчетные центры и информационные системы верхнего уровня.
В качестве измерительных компонентов каналов системы INDIV-X-AMR используются:
- устройства для распределения тепловой энергии электронные INDIV-X-10R, INDIV-X-10RT, INDIV-X-10, INDIV-X-10T (Госреестр №56745-14)
- счетчики холодной и горячей воды;
- счетчики газа объемные;
- счетчики электрической энергии;
- счетчики тепловой энергии.
В системе INDIV-X-AMR используются счетчики с импульсным выходным сигналом. Типы используемых счетчиков энергоресурсов приведены в таблице 1.
Таблица 1
| Наименование, тип счетчика | Номер в государственном реестре средств измерений |
| Счетчики холодной и горячей воды | |
| Счетчики холодной и горячей воды ETK/ETW Водоучёт. ЗАО "Компания Верле", г. Москва | 19727-03 |
| Счетчики холодной и горячей воды МТК/MNK/MTW Водоучёт. ЗАО "Компания Верле", г. Москва | 19728-03 |
| Счетчики холодной и горячей воды крыльчатые WFK2, WFW2. ООО "НПП "ИТЭЛМА Билдинг Системс", г. Москва | 54418-13 |
| Счетчики холодной и горячей воды BMX и ВМГ. ОАО УК "Завод Водоприбор", г. Москва | 18312-03 |
| Счетчики холодной и горячей ВСКМ 90. ООО «ПК Прибор», г. Москва | 32539-11 |
| Счетчики холодной и горячей воды ПУЛЬС. ООО "Аква-С", г.Реутов | 47244-11 |
| Счетчики газа | |
| Счетчики газа мембранные G4-RF1, G6-RF1, G10. Фирма "Itron GmbH", Германия | 14351-12 |
| Счетчики газа объемные диафрагменные. BK-G (1,6; 2,5; 4; 6) и BK-G (1,6; 2,5; 4; 6)Т. Фирма "Elster s.r.o.", Словакия | 30894-05 |
| Счетчики газа диафрагменные с температурной компенсацией BK-G1,6T; BK-G2,5T; BK-G4T; BK-G6T; BK-G10T; ВК-G^T; BK-G25T. Фирма "Elster GmbH", Германия | 36709-08 |
| Счетчики газа диафрагменные. BK-G1,6; BK-G2,5; ВМ4; BK-G6; BK-G10; BK-G16; BK-G25. Фирма "Elster GmbH", Германия | 36707-08 |
| Счетчики газа ГЕЛИКОН. ЗАО "ИВК-Саяны", г.Москва | 49900-12 |
| Счетчики газа. СГБМ-1,6. ООО ПКФ "Бетар", г. Чистополь | 27702-11 |
| Наименование, тип счетчика | Номер в государственном реестре средств измерений |
| Счетчики электрической энергии | |
| Счетчики электрической энергии Энергомера ЦЭ6807П. ЗАО "Энергомера", г.Ставрополь | 25473-07 |
| Счетчики электрической энергии ЦЭ6803В ЗАО "Энергомера", г.Ставрополь | 12673-06 |
| Счетчики электрической энергии ЦЭ6807Б ЗАО "Энергомера", г.Ставрополь | 13119-06 |
| Счетчики ватт-часов активной энергии переменного тока электронные Меркурий 201. ООО "НПК "Инкотекс", г.Москва | 24411-12 |
| Счетчики ватт-часов активной энергии переменного тока электронные Меркурий 202. ООО "Научно-производственная холдинговая компания "Инкотекс", г. Москва | 26593-07 |
| Счетчики электрической энергии трехфазные статические Меркурий 230АМ. ООО "Научно-производственная холдинговая компания "Инкотекс", г. Москва | 25617-07 |
| Счетчики активной электрической энергии трехфазные СЕ 300. ЗАО "Энергомера", г. Ставрополь | 31720-06 |
| Теплосчетчики Sonometer 1100. Фирма "Hydrometer GmbH" (торговая марка "Danfoss"), Г ермания | 49318-12 |
| Теплосчетчики SONOMETER 500. Фирма "Hydrometer GmbH" (торговая марка "Danfoss"), Г ермания | 58003-14 |
| Теплосчетчики M-CAL Compact (мод. 447, 450). Фирма "Hydrometer GmbH", Германия (торговая марка "Danfoss A/S", Дания) | 38723-08 |
| Теплосчетчики M-CAL MC. Фирма "Hydrometer GmbH", Германия (торговая марка "Danfoss A/S", Дания) | 55440-13 |
Устройства для распределения тепловой энергии электронные INDIV-X-10R, INDIV-X-10RT, INDIV-X-10, INDIV-X-10T (далее - устройства INDIV-Х) предназначены для измерений температуры tm тепловоспринимающей металлической пластины, закрепляемой на поверхности отопительного прибора. Измеренная температура в каждом такте измерений используется для вычисления разности температур At =(tm - 20), °C, и безразмерной скорости накопления показаний R по правилу:
ч 1,15
если tm > tz R = |D I • 0,066 • 1,281,15
60
если tm < tz R=0
где: tz- «стартовая» температура, °С.
Показание W устройства для распределения тепловой энергии образуется суммированием значений R по тактам измерений:
N
W = £ R
i=1
N - число тактов измерений.
Устройство отображает на дисплее текущую интегральную величину W и передает ее по радиосети системы этажному концентратору INDIV-X-MULTI. На основе массива показаний W выполняется расчет относительной доли теплоотдачи данного отопительного прибора в коллективной системе отопления.
Счетчики воды, газа, электрической и тепловой энергии с импульсным выходом подключаются кабелем к адаптерам INDIV-X-PULSE, производящим счет импульсов, функциональные преобразования, архивирование данных и периодическую передачу результатов сетевым узлам по радиоканалу.

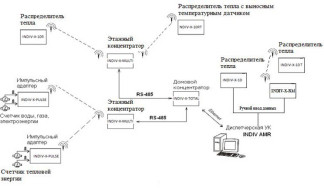

К связующим компонентам каналов ИС INDIV-X-AMR относятся:
- импульсные адаптеры INDIV-X-PULSE
- этажные концентраторы INDIV-X-MULTI, устройства для ручного сбора данных INDIV-X-RM для приема данных от устройств INDIV-X и импульсных адаптеров INDIV-X-PULSE по радиоканалу;
- домовые концентраторы INDIV-X-TOTAL.
Этажные концентраторы INDIV-X-MULTI осуществляют прием измеренных значений непосредственно от устройств INDIV-X и через импульсные адаптеры INDIV-X-PULSE от счетчиков воды, газа, электроэнергии, тепловой энергии, образуя общую радиосеть в зоне устойчивого приема радиосигнала. Максимальное количество этажных концентраторов в одной радиосети составляет 243, максимальное количество измерительных компонентов в одной радиосети составляет 3000. В случае попадания сигналов каких-либо измерительных компонентов в зоны приема двух или более этажных концентраторов одной радиосети распределение этих компонентов между концентраторами происходит автоматически по принципу наличия более устойчивого сигнала. В каждом этажном концентраторе производится архивирование ежемесячных показаний всех измерительных компонентов, передающих данные на этот этажный концентратор за последние 18 месяцев работы ИС.
Вычислительным компонентом в ИС INDIV-X-AMR, оборудованных домовым концентратором, является компьютер с программным обеспечением INDIV AMR для сбора данных. Компьютер связан с домовым концентратором через Ethernet.
Считывание данных производится по запросу диспетчера или в автоматическом режиме по установленному расписанию. В каждом считанном файле содержатся как текущие, так и архивные данные. В ПО INDIV AMR предусмотрен интерфейс для ручного ввода данных от устройств для распределения тепловой энергии модификаций INDIV-X-10 и INDIV-X-10T.
Питание устройств INDIV-X, импульсных адаптеров INDIV-X-PULSE осуществляется от встроенных литиевых элементов. Питание домовых концентраторов INDIV-X-TOTAL, этажных концентраторов INDIV-X-MULTI осуществляется от сети постоянного тока 24 В.
Вспомогательными компонентами ИС INDIV-X-AMR являются инфракрасный программатор INDIV-X-SET - устройство для конфигурирования импульсных адаптеров и устройств для распределения тепловой энергии и тестовые датчики INDIV-X-TEST -устройства контроля качества радиосвязи.
Программное обеспечение систем автоматизированных измерительных количества энергоресурсов INDIV-X-AMR включает в себя программы для считывания, архивирования и обработки данных, создания и распечатки отчетов.
Идентификационные данные программного обеспечения приведены в таблице 2.
| Идентификационные данные (признаки) | Значение |
| Идентификационное наименование ПО | INDIV AMR |
| Номер версии (идентификационный номер ПО) | 1.19 |
| Цифровой идентификатор ПО | ACD2 |
Программное обеспечение защищено паролями пользователей и администратора. Уровень защиты средний по Р 50.20.077-2014.
В таблицах 3-8 приведены метрологические и технические характеристики измерительных каналов системы автоматизированной измерительной количества энергоресурсов INDIV-X-AMR, а также импульсного адаптера INDIV-X-PULSE. Характеристики измерительных каналов с устройствами для распределения тепловой энергии электронными INDIV-X-10R, INDIV-X-10RT, INDIV-X-10, INDIV-X-10T приведены в таблице 3.
Таблица 3
| Характеристики | Значение характеристики |
| Диапазон температур | от + 10 до + 105 °C |
| Стартовая температура tz | 40 °С - июнь, июль и август 30 °С - во все остальные месяцы года |
| Пределы допускаемой относительной погрешности измерений интегральной величины W | при 5 °С < At <10 °C 12 % |
| при 10 °С < At <15 °C 8 % | |
| при 15 °С < At <40 °C 5 % | |
| при 40 °С < At 3 % где At разность измеряемых температур |
Пределы допускаемой относительной погрешности измерительных каналов со счетчиками холодной и горячей воды приведены в таблице 4.
Таблица 4
| Наименование, тип счетчика | Пределы допускаемых относительных погрешностей, % | |
| от Qmin до Qt | от Qt до Qmax | |
| Счетчики холодной и горячей воды ETK/ETW Водоучёт | ±5 | ±2 |
| Счетчики холодной и горячей воды МТК/MNK/MTW Водоучёт | ||
| Счетчики холодной и горячей воды крыльчатые WFK2, WFW2 | ||
| Счетчики холодной и горячей воды BMX и ВМГ | ||
| Счетчики холодной и горячей воды ВСКМ 90 | ±5 | ±2 (х.в.) ±3 (г.в.) |
Пределы допускаемой относительной погрешности измерительных каналов со счетчиками газа приведены в таблице 5.
| Наименование, тип счетчика | Пределы допускаемых относительных погрешностей, % | |
| от Qmin до 0,1Qnom | от 0,1Qnom до Qmax | |
| Счетчики газа мембранные G4-RF1, G6-RF1, G10 | ±3 | ±1,5 |
| Счетчики газа объемные диафрагменные BK-G (1,6; 2,5; 4; 6) и BK-G (1,6; 2,5; 4; 6)Т | ||
| Счетчики газа диафрагменные с температурной компенсацией BK-G1,6T; BK-G2,5T; BK-G4T; BK-G6T; BK-G10T; ВК-G^T; BK-G25T | ||
| Счетчики газа диафрагменные BK-G1,6; BK-G2,5; ВМ4; BK-G6; BK-G10; BK-G16; BK-G25 | ||
| Счетчики газа ГЕЛИКОН | ±2 от Qmin до 0,2Qmax | ±1 от 0,2Qmax до Qmax |
| Счетчики газа СГБМ-1,6 | ±2,5 от Qmin до 0,2Qmax | ±1,0 (кл. 1,0) ±1,5 (кл. 1,5) от 0,2Qmax до Qmax |
Характеристики точности измерительных каналов со счетчиками активной электрической энергии приведены в таблице 6.
Таблица 6
| Наименование, тип счетчика | Класс точности |
| Счетчики электрической энергии Энергомера ЦЭ6807П | 1 или 2 |
| Счетчики электрической энергии ЦЭ6803В | |
| Счетчики электрической энергии ЦЭ6807Б | |
| Счетчики ватт-часов активной энергии переменного тока электронные Меркурий 201 | |
| Счетчики ватт-часов активной энергии переменного тока электронные Меркурий 202 | |
| Счетчики электрической энергии трехфазные статические Меркурий 230АМ | 0,5S Меркурий 230 АМ-00, Меркурий 230 АМ-03 1.0 Меркурий 230 АМ-01, Меркурий 230 АМ-02 |
| Счетчики активной электрической энергии трехфазные СЕ 300 | 0,5S по ГОСТ 31819.22-12, 1 или 2 по ГОСТ 31819.21-12 |
Пределы допускаемой относительной погрешности и классы точности измерительных каналов со счетчиками тепловой энергии (теплосчетчиками) приведены в таблице 7.
Таблица 7
| Н Продолжение таблицы 7 | Пределы допускаемых погрешностей, %; класс точности |
| Теплосчетчики Sonometer 1100 | ±6 3 °С<АТ<10 °С ±5 10 °С<АТ<20°С ±4 АТ>20°С (Класс 2 по ГОСТ Р ЕН 1434-1-2011) |
| Теплосчетчики SONOMETER 500 | |
| Теплосчетчики M-CAL Compact (мод. 447, 450) | |
| Теплосчетчики M-CAL MC | Класс 2 по ГОСТ Р ЕН 1434-1-2011 |
| Характеристики | Значение |
| Количество входов | 2 |
| Частота входных импульсов, Гц, не более | 17 |
| Длительность входных импульсов, не менее, мс | 30 |
| Диапазон счета импульсов | от 0 до 99999999 |
| Пределы допускаемой абсолютной погрешности измерений количества импульсов, не более | ±1 имп на 10000 имп |
| Максимальная мощность радиопередатчика, мВт | 10 |
Пределы допускаемой абсолютной погрешности хода часов при измерении реального времени ±16 с/сут.
Рабочие условия применения системы - закрытые взрывобезопасные помещения без агрессивных паров и газов с температурой окружающего воздуха от плюс 5 °С до плюс 50 °С, без конденсации влаги, при атмосферном давлении от 84 до 106,7 кПа.
наносится типографским способом на титульный лист формуляра системы автоматизированной измерительной количества энергоресурсов INDIV-X-AMR.
Комплектность систем автоматизированных измерительных количества энергоресурсов INDIV-X-AMR приведена в таблице 9.
Таблица 9
| Наименование | Кол-во, шт | Примечание |
| Система автоматизированная измерительная количества энергоресурсов INDIV-X-AMR. | 1 | |
| Устройства для распределения тепловой энергии электронные INDIV-X-10R, INDIV-X-10RT, INDIV-X-10, INDIV-X-10T с тепловыми адаптерами и монтажными комплектами | В соответствии с проектом | |
| Квартирные счетчики воды, газа, электрической и тепловой энергии | ||
| Импульсные адаптеры INDIV-X-PULSE | ||
| Этажные концентраторы INDIV-X-MULTI | ||
| Домовые концентраторы INDIV-X-TOTAL | ||
| Инфракрасный программатор INDIV-X-SET | 1 | |
| Устройство ручного сбора данных INDIV-X-RM | 1 | |
| Формуляр | 1 | |
| Руководство по эксплуатации | 1 | |
| Программное обеспечение INDIV-X-AMR | 1 | |
| ПО INDIV-X-AMR. Руководство оператора | 1 |
осуществляется по документу МП РТ 2133-2014 «ГСИ. Системы автоматизированные измерительные количества энергоресурсов INDIV-X-AMR. Методика поверки», утвержденном ФБУ «Ростест - Москва» 01 сентября 2014 г.
Основные средства поверки приведены в таблице 10.
| Наименование, тип средств поверки, вспомогательного оборудования, программного продукта | Нормированные значения метрологических характеристик |
| Частотомер электронно-счетный Ч3-64 | Диапазон от 0,1 Гц до 100 МГц; относительная погрешность кварцевого генератора ± 5 10-7 за 12 месяцев |
| Генератор импульсов Г5-82 | Период повторения импульсов 1—9,9-10 мкс; длительность от 0,1 мкс до 5 с; амплитуда до 60 В |
| Секундомер электронный "СЧЕТ-1 М" | Диапазон от 0,001 до 99999,9 с; Абсолютная погрешность ± (6-10-5-Т+С) с, где Т - измеряемый период, С - дискретность |
| Компьютер с программным обеспечением INDIV-X-AMR | |
| У становка для поверки счетчиков воды | Диапазон расхода от 0,002 до 5 м3/ч; Относительная погрешность не более ±0,5% |
| Поверочные расходомерные установки УЭРГ-100, УПСГ-6500, УПГ-6500 | Относительная погрешность: ±0,1% УЭРГ-100 ±0,3% УПСГ-6500, УПГ-6500 |
| Установки для поверки счетчиков электрической энергии | Класс точности 0,05.0,2 |
| Термометр сопротивления платиновый вибропрочный эталонный ПТСВ-2 | Диапазон от - 50 до + 200 °С, 2-го разряда |
| Измеритель температуры многоканальный прецизионный МИТ 8.10 | Пределы допускаемой абсолютной погрешности At = ± (0,0035 + 10-5-t) °С |
| Термостаты жидкостные, диапазон температуры от 0 до 150°С | Стабильность и однородность поля температур не хуже ± 0,05 °С |
Методы измерений систем измерительных INDIV-X-AMR изложены в разделе «Назначение изделия и принцип работы» документа «Системы автоматизированные измерительные количества энергоресурсов INDIV-X-AMR. Инструкция по монтажу и эксплуатации 4217-001-43547938-2013РЭ».
Нормативные и технические документы, устанавливающие требования к системам измерительным INDIV-X-AMR:
1 ГОСТ Р 8.596-2002. ГСОЕИ. Метрологическое обеспечение измерительных систем
2 ГОСТ Р 50601-93. Счетчики питьевой воды крыльчатые. Общие технические условия
3 ГОСТ 6019-83. Счетчики холодной воды крыльчатые. Общие технические условия
4 ГОСТ 14167-83. Счетчики холодной воды турбинные. Общие технические условия
5 ГОСТ Р 50818-95. Счетчики газа объемные диафрагменные. Общие технические требования и методы испытаний
6 ГОСТ 31819.11-2012. Аппаратура для измерений электрической энергии постоянного тока. Частные требования. Часть 11. Электромеханические счетчики активной энергии классов точности 0,5; 1 и 2
7 ГОСТ 31819.21-2012. Аппаратура для измерений электрической энергии постоянного тока. Частные требования. Часть 21. Статические счетчики активной энергии классов точности 1 и 2
8 ГОСТ 31819.22-2012. Аппаратура для измерения электрической энергии постоянного тока. Частные требования. Часть 22. Статические счетчики активной энергии классов точности 0,2S и 0.5S
9 ГОСТ Р ЕН 1434-1-2011. Теплосчетчики. Часть 1. Общие требования
10 Технические условия 4217-001-43547938-2013 ТУ. Системы автоматизированные измерительные количества энергоресурсов INDIV-X-AMR
