| Номер в госреестре | 61423-15 |
| Наименование СИ | Калибраторы |
| Обозначение типа СИ | СКВ |
| Изготовитель | ООО НПФ "Динфо", г.Москва |
| Год регистрации | 2015 |
| Срок свидетельства | 01.09.2021 |
| МПИ (интервал между поверками) | 1 год |
| Описание типа | скачать |
| Методика поверки | скачать |
Калибраторы СКВ предназначены для воспроизведения силы постоянного тока, постоянного напряжения, активного сопротивления и частотного (импульсного) сигнала напряжения.
Калибраторы СКВ конструктивно состоят из двух блоков: измерительный блок и блок питания.

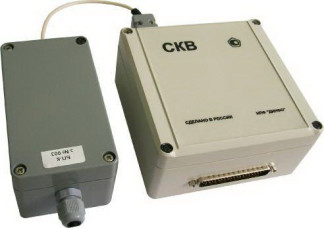

Общий вид калибраторов СКВ приведен на рисунке 1.
Блок питания подключается к напряжению сети 220 В и обеспечивает формирование стабилизированных напряжений для питания измерительного блока.
Измерительный блок подключается к блоку питания кабелем.
Калибраторы СКВ содержат наборы мер постоянного тока, постоянного напряжения, активного сопротивления и частоты.
Подключение мер калибратора СКВ к внешним устройствам выполняется с помощью выходного разъема измерительного блока (см. рисунок 2).
В измерительном блоке установлена печатная плата с прецизионными операционными усилителями, источником опорного напряжения, постоянными стабильными резисторами, регулировочными резисторами для подстройки мер постоянного тока, постоянного напряжения, активного сопротивления, а также кварцевый генератор мер частоты.
В зависимости от пределов допускаемых относительных погрешностей мер существуют три класса калибраторов СКВ, метрологические характеристики которых приведены в таблице 1.
Схемы нанесения оттисков клейма на измерительный блок и блок питания калибраторов СКВ приведены на рисунках 2, 3 соответственно.
Программное обеспечение отсутствует.
Перечень, количество, диапазоны значений и метрологические характеристики мер калибраторов СКВ приведены в таблице 1.
Таблица 1
| Мера СКВ | Количество мер, не более* | Диапазон значений меры** | Пределы допускаемой относительной погрешности меры | ||
| Класс А | Класс Б | Класс В | |||
| Постоянный ток | 10 | от 0,1 до 20 мА | ± 30x10-6 | ± 50x10-6 | ± 72x10-6 |
| Постоянное напряжение | 10 | от плюс 1 до плюс 10 В | ± 45x10-6 | ± 60x10-6 | ± 72x10-6 |
| Активное сопротивление | 8 | от 50 до 2000 Ом | ± 10x10-6 | ± 30x10-6 | ± 72x10-6 |
| Частота (период) | 2 | от 2-9 до 214 Гц (от 512 до 1/16384 с) | ± 15 x 10-6 | ± 15 x 10-6 | ± 30x10-6 |
| * Состав мер соответствует заказу на СКВ и указывается в паспорте СКВ. ** Номинальное значение каждой меры указывается в паспорте СКВ | |||||
Нормальные условия применения калибраторов СКВ:
- температура окружающего воздуха: (23 ± 5) °С;
- атмосферное давление: от 84,0 до 106,7 кПа;
- относительная влажность воздуха: от 30 до 80 %;
- напряжение питания сети: (220 ± 22) В;
- частота питающей сети: (50 ± 1) Гц;
- коэффициент несинусоидальности кривой напряжения: не более 5 %.
Технические характеристики калибраторов СКВ:
- габаритные размеры измерительного блока: не более 130x140x60 мм;
- габаритные размеры блока питания: не более 120x80x60 мм;
- напряжение питания сети: (220 ± 22) В;
- частота питающей сети: (50 ± 1) Гц;
- мощность, потребляемая от сети: не более 3 Вт;
- суммарная масса измерительного блока и блока питания: не более 1 кг;
- время установления показаний с момента включения питания: не более 2 ч;
- средний срок службы: 12 лет;
- средняя наработка на отказ: 55000 ч.
наносится на лицевой панели измерительного блока калибратора СКВ методом шелкографии, на первой странице паспорта и руководства по эксплуатации калибратора СКВ - типографским способом.
Комплектность калибраторов СКВ представлена в таблице 2.
| Наименование | Обозначение | Кол | Примечание |
| Измерительный блок | РИТБ.442241.010 | 1 | |
| Блок питания | РИТБ.442241.011 | 1 | |
| Набор кабелей и разъемов | РИТБ.442241.012 | 1 | Поставляется по заказу |
| Руководство по эксплуатации | РЭ 4218-020-40637960-2015 | 1 | |
| Паспорт | ПС 4218-020-40637960-2015 | 1 | |
| Методика поверки | МП 4218-020-40637960-2015 | 1 |
осуществляется по документу МП 4218-020-40637960-2015 «Калибраторы СКВ. Методика поверки», утвержденному ФГУП «ВНИИМС» 15.06.2015 г.
Основные средства поверки приведены в таблице 3.
Таблица 3
| Наименование средства поверки | Класс СКВ | Основные характеристики средства поверки | Рекомендуемый тип средства поверки |
| Мегаомметр для проверки электрического сопротивления изоляции | А, Б, В | Верхний предел измерений -не менее 100 МОм; выходное напряжение -от 100 до 500 В | Мегаомметр М4100/1, мегаомметр М6-5 |
| Мультиметр для измерения значений мер постоянного тока | А | Пределы допускаемой относительной погрешности, вычисленной по выражению (3)*: ± 10,00* 10-6 | Мультиметр цифровой прецизионный Fluke 8508A, мультиметр 3458A |
| Б | Пределы допускаемой относительной погрешности, вычисленной по выражению (3)*: ± 16,66* 10-6 | Мультиметр цифровой прецизионный Fluke 8508A | |
| Пределы допускаемой относительной погрешности, вычисленной по выражению (3)*: ± 23,50* 10-6 при обязательном выполнении условия (5)** | Мультиметр цифровой 2002 | ||
| В | Пределы допускаемой относительной погрешности, вычисленной по выражению (3)*: ± 24,00* 10-6 | Мультиметр цифровой прецизионный Fluke 8508A, мультиметр 3458A, мультиметр цифровой 2002 |
| Наименование средства поверки | Класс СКВ | Основные характеристики средства поверки | Рекомендуемый тип средства поверки |
| Мультиметр для измерения значений мер постоянного напряжения | А, Б, В | Пределы допускаемой относительной погрешности измерений напряжения: для СКВ класса А: ± 15,00 *10-6; для СКВ класса Б: ± 20,00* 10-6; для СКВ класса В: ± 24,00* 10-6 | Мультиметр цифровой прецизионный Fluke 8508A, мультиметр 3458A, мультиметр цифровой 2002 |
| Мультиметр для измерения значений мер активного | А | Пределы допускаемой относительной погрешности измерений сопротивления: ± 3,30* 10-6 | Мультиметр цифровой прецизионный Fluke 8508A, мультиметр 3458A |
| сопротивления | Б | Пределы допускаемой относительной погрешности измерений сопротивления: ± 10,00* 10-6 | Мультиметр цифровой прецизионный Fluke 8508A |
| Пределы допускаемой относительной погрешности измерений сопротивления: ± 23,40* 10-6 при обязательном выполнении условия (9)** | Мультиметр цифровой 2002 | ||
| В | Пределы допускаемой относительной погрешности измерений сопротивления: ± 24,00 *10-6 | Мультиметр цифровой прецизионный Fluke 8508A, мультиметр 3458A, мультиметр цифровой 2002 | |
| Частотомер для измерения значений мер частоты | А, Б, В | Пределы допускаемой относительной погрешности измерения периода частотного сигнала: ± 5,00-10-6 | Частотомер электронно-счетный Ч3-63 |
| Коммутационный блок с соединительными кабелями | А, Б, В | Число каналов коммутируемых мер тока - до 10, мер напряжения - до 10, мер сопротивления - до 8, мер частоты - до 2 | Коммутационный блок КБ (производство ООО НПФ «ДИНФО») или любой другой, обеспечивающий подключение мер СКВ для проведения измерений |
| * Выражение представлено в документе МП 4218-020-40637960-2015 «Калибраторы СКВ. Методика поверки» ** Условие представлено в документе МП 4218-020-40637960-2015 «Калибраторы СКВ. Методика поверки» | |||
Сведения о методах измерений приведены в документе РЭ 4218-020-40637960-2015 «Калибраторы СКВ. Руководство по эксплуатации».
Нормативные и технические документы, устанавливающие требования к калибраторам СКВ
1 ТУ 4218-020-40637960-2014. Калибратор СКВ. Технические условия.
2 ГОСТ 8.022-91. ГСИ. Государственный первичный эталон и государственная поверочная схема для средств измерений силы постоянного электрического тока в диапазоне
1-10-16 - 30 А.
3 ГОСТ 8.027-2001. ГСИ. Государственная поверочная схема для средств измерений постоянного электрического напряжения и электродвижущей силы.
4 ГОСТ 8.764-2011. ГСИ. Государственная поверочная схема для средств измерений электрического сопротивления.
5 ГОСТ 8.129-2013. ГСИ. Государственная поверочная схема для средств измерений времени и частоты.
| Зарегистрировано поверок | 83 |
| Поверителей | 5 |
| Актуальность данных | 09.12.2024 |
