| Номер в госреестре | 61433-15 |
| Наименование СИ | Трансформаторы тока |
| Обозначение типа СИ | ТОГМ-110* |
| Изготовитель | ФГУП "Комбинат "Электрохимприбор", г.Лесной |
| Год регистрации | 2015 |
| Срок свидетельства | 01.09.2021 |
| МПИ (интервал между поверками) | 10 лет |
| Стоимость поверки | Узнать стоимость |
| Описание типа | скачать |
| Методика поверки | скачать |
Трансформаторы тока ТОГМ - 110* (далее по тексту - трансформатор) предназначены для передачи сигнала измерительной информации измерительным приборам, устройствам защиты и управления в открытых распределительных устройствах, в сетях трехфазного переменного тока при номинальном напряжении 110 кВ и номинальной частоте 50 Гц.
По принципу действия трансформатор является прибором электромагнитного типа и по конструкции представляет собой трансформатор опорного типа с верхним расположением блока обмоток в одном металлическом экране, с одной или двумя вторичными измерительными и от двух до пяти вторичными защитными обмотками.
Измерительные обмотки предназначены для электропитания измерительных приборов, защитные обмотки - для электропитания устройств защиты, контроля и сигнализации.
В качестве изолирующей среды во внутренних полостях трансформатора используется электротехнический газ (элегаз).
Первичная обмотка имеет три варианта конструктивного исполнения: одновитковая, двухвитковая и четырехвитковая для подключения к электрической сети с различными величинами токов. Изменение количества витков первичной обмотки производится с помощью перемычек.
В верхней части корпуса блока обмоток находится предохранительное устройство мембранного типа для аварийного сброса давления элегаза.
Трансформатор имеет различные варианты исполнения в зависимости от класса точности, величин первичного и вторичного токов, количества вторичных обмоток.

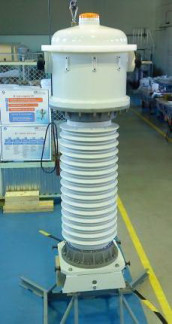

Внешний вид трансформатора представлен на рисунке 1.
Таблица 1. Основные технические характеристики трансформаторов
| Наименование параметра | Значение |
| Номинальное напряжение ином , кВ | 110 |
| Наибольшее рабочее напряжение инр , кВ | 126 |
| Номинальная частота Гном , Гц | 50 |
| Номинальный первичный ток типоисполнения 11ном А | 50; 75; 100; 150; 200; 300; 400; 500; 600; 750; 800; 1000; 1200; 1500; 2000 |
| Наибольший рабочий первичный ток | до 200 % От I^om |
| Номинальный вторичный ток 12ном , А | 1; 5 |
| Количество вторичных обмоток: -для измерений -для защиты | 1; 2 2; 3; 4; 5 |
| Класс точности вторичных обмоток: 12ном = 1 А - для измерений и учета - для защиты 12ном = 5 А - для измерений и учета - для защиты | 0,2S; 0,2; 0,5S; 0,5; 1; 3; 5 5Р;10Р 0,2S; 0,2; 0,5S; 0,5; 1; 3; 5 5Р;10Р |
| Номинальная вторичная нагрузка Б2ном с индуктивноактивным коэффициентом мощности cos j 2 = 0,8, ВА: 12ном = 1 А - в классах точности 0,2S; 0,2; 0,5S; 0,5; 1; 3; 5 - в классах точности 5Р; 10Р 12ном = 5 А - в классах точности 0,2S; 0,2; 0,5S; 0,5; 1; 3; 5 - в классах точности 5Р; 10Р | 3...60 10...75 3.60 10.75 |
| Номинальная вторичная нагрузка S2iiom с коэффициентом мощности cos j 2 = 1, ВА: 12ном = 1 А - в классах точности 0,2S; 0,5S; 0,2; 0,5; 1; 3; 5 12ном = 5 А - в классах точности 0,2S; 0,5S; 0,2; 0,5; 1; 3; 5 | 1; 2; 2,5 1; 2; 2,5 |
| Номинальная предельная кратность вторичных обмоток для защиты Кном | 5 4 о |
| Номинальный коэффициент безопасности вторичных обмоток для измерений КБном | 5.25 |
| Удельная длина пути утечки, см/кВ, не менее | 3,1 |
| Сейсмостойкость по шкале MSK 64, баллы, не менее | 9 |
| Г абаритные размеры, мм, не более | 2400x1200x800 |
| Масса, кг, не более | 615 |
| Средняя наработка до отказа, ч, не менее | 4x106 |
| Средний срок службы до списания, лет | 30 |
Климатические условия эксплуатации трансформатора - УХЛ, категория размещения - 1 по ГОСТ 15150 - 69.
Номинальные значения климатических факторов - по ГОСТ 15150 - 69, ГОСТ 17412 - 72 и ГОСТ 15543.1 - 89, при этом:
- высота над уровнем моря, м, не более 1000;
- окружающая среда - невзрывоопасная, не содержащая токопроводящей пыли, агрессивных газов и паров, разрушающих металлы и должна соответствовать типу атмосферы IV по ГОСТ 15150 - 69.
наносят фотохимическим способом на табличку, устанавливаемую на дверце коробки внешних подсоединений трансформатора и на титульный лист руководства по эксплуатации и паспорта типографским способом.
Таблица 2 - Комплектность
| №№ п/п | Наименование | Обозначение | Количество |
| 1 | Трансформатор | Ж83-Р1450 | 1 шт. |
| 2 | Ведомость эксплуатационных документов | Ж83-Р1450ВЭ | 1 экз. |
| 3 | Кольцо защитное | Ж43.18201-01 | 1 шт. на 3 изд |
| 4 | Система подвода элегаза к трансформатору | Ж58.28764 | по заказу |
| 5 | Элегаз в баллоне | по заказу | |
| 6 | Паспорт | Ж83-Р1450ПС | 1 шт. |
| 7 | Одиночный комплект ЗИП | 1 шт. |
осуществляется по документу Ж83-Р1450РЭ «Трансформаторы тока ТОГМ-110 и ТОГМ-110*. Руководство по эксплуатации», утвержденному ФГУП «УНИИМ» 09.06.2015 г., в части раздела 4 «Поверка».
Перечень эталонов, применяемых при поверке:
- эталон единицы коэффициента и угла масштабного преобразования синусоидального тока 2 разряда, номинальное значение первичного тока от 0,5 А до 5000 А, номинальное значение вторичного тока 5 А и 1 А.
Методика измерений представлена в руководстве по эксплуатации Ж83-Р1450РЭ.
Нормативные и технические документы, устанавливающие требования к трансформаторам тока ТОГМ-110*
ГОСТ 7746 - 2001 Трансформаторы тока. Общие технические условия СТО Ж07624577.0029 - 2013 Трансформатор тока ТОГМ-110. Технические условия ГОСТ Р 8.859 - 2013 ГСИ. Государственная поверочная схема для средств измерений коэффициента и угла масштабного преобразования синусоидального тока
ГОСТ 8.217 - 2003 ГСИ. Трансформаторы тока. Методика поверки
