Термометры электроконтактные ТКП-150, ТКП-100/М3, ТКП-100/М4, 61447-15

Назначение

Термометры электроконтактные ТКП-150, ТКП-100/М3, ТКП-100/М4 (далее по тексту -ТКП или прибор) предназначены для измерений и контроля температуры твердых, жидких, газообразных и сыпучих сред.

Описание

Принцип действия ТКП, состоящего из первичного преобразователя температуры - термопреобразователя сопротивления (ТС) и электронного блока, основан на зависимости сопротивления платинового термочувствительного элемента (ЧЭ) ТС с номинальной статической характеристикой преобразования (НСХ) типа «Pt100» по ГОСТ 6651-2009 от температуры. Электронный блок ТКП осуществляет аналого-цифровое преобразование параметров электрического сигнала, поступающего от ТС, и передачу его в микропроцессорный модуль, который обеспечивает управление всеми схемами прибора. В зависимости от значения измеренного сигнала ТКП может осуществлять регулирование и управления различными исполнительными устройствами.

ТКП являются переконфигурируемыми приборами. Просмотр и изменение параметров конфигурации ТКП производится посредством кнопочной клавиатуры, расположенной на лицевой панели. Индикация значений измеряемой температуры, в том числе и в виде дискретной графической шкалы с указанием положения уставок относительно диапазона измерений, а также значений уставок и параметров конфигурации происходит на многофункциональном четырехразрядном жидкокристаллическом дисплее. Также на дисплее отображается информация о срабатывании реле каналов сигнализации.

ТКП имеют две уставки и два электромеханических вибростойких реле каналов сигнализации, тип и значение уставок выбираются потребителем.

ТКП являются:

-    по числу преобразуемых входных сигналов - одноканальными;

-    по числу каналов сигнализации    - двухканальными.

ТКП имеют исполнения:

-    общепромышленное,

-    взрывозащищенное с видом взрывозащиты «взрывонепроницаемая оболочка» (Ехd),

-    атомное (повышенной надежности) для эксплуатации на объектах АС и объектах

ядерного топливного цикла (ОЯТЦ) (А);

-    взрывозащищенное с видом взрывозащиты «взрывонепроницаемая оболочка» для

эксплуатации на объектах АС и объектах ядерного топливного цикла (ОЯТЦ) (АЕхd).

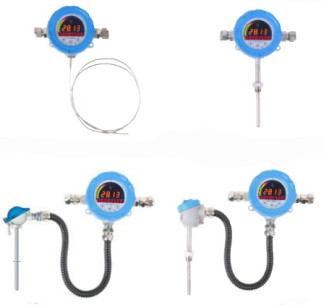

Фотографии общего вида термометров электроконтактных ТКП с первичными преобразователями представлены на рисунках 1-5.

/^\

ТС-1088/ЗТКП, ТС-1088/6ТКП ТС-1088/8ТКП

~-н0-ь-

Х_/

ТС-1187Бхё/5ТКП Рис. 4 - ТКП-150Ехd с выносным термозондом

=в

Рис.5 - ТКП-100/М3, ТКП-100/М4

Программное обеспечение

Программное обеспечение (ПО) ТКП состоит только из встроенной в микропроцессорный модуль метрологически значимой части ПО. ПО ТКП является фиксированным, незагружаемым и может быть изменено только на предприятии-изготовителе, что соответствует уровню защиты «высокий» (в соответствии с рекомендацией по метрологии Р 50.2.077-2014). Метрологические характеристики ТКП оценены с учетом влияния на них встроенного ПО. Идентификационные данные встроенной части ПО приведены в таблице 1.

Таблица 1

Примечание: ^ - и более поздние версии.

Технические характеристики

Основные метрологические характеристики ТКП приведены в таблице 2: Таблица 2

Пределы допускаемой дополнительной погрешности, вызванной изменением

температуры окружающего воздуха на 10 °С от нормальной плюс 20±5 °С, %, от диапазона измерений: Потребляемая мощность, В А, не более:

Габаритные размеры, мм, не более:

Масса, кг, не более

Средняя наработка на отказ, ч, не менее:

Средний срок службы, лет, не менее:

±0,25;

5;

138x214x106 для ТКП-150); 138x119x104,5 (для ТКП-100/М3);

138x119x111 (для ТКП 100/М4);

2,0

(для ТКП-150);

0,9

(для ТКП-100/М3, ТКП-100/М4);

30000, 50000, 120000 (в зависимости от исполнения);

270000

(для электронного блока ТКП в атомном исполнении);

10, 12, 15

(в зависимости от исполнении);

30

(для электронного блока ТКП в атомном исполнении);

Рабочие условия эксплуатации:    от минус 5 до плюс 50,

-    диапазон рабочих температур окружающего воздуха (в    от плюс 5 до плюс 50. зависимости от исполнения приборов),°С:    от минус 25 до плюс 70,

от минус 40 до плюс 70.

-    относительная влажность при температуре 35 °С и    98; ниже, %, не более:

Маркировка взрывозащиты: для ТКП-150Ехd, ТКП-150АЕхd    1ExdIICT6 Х.

Знак утверждения типа

наносится на переднюю панель ТКП термотрансферным способом, на руководств по эксплуатации НКГЖ.405591.023РЭ, НКГЖ.405591.022РЭ и паспортов - НКГЖ.405591.023ПС, НКГЖ.405591.022ПС типографским способом.

Комплектность ТКП приведена в таблице 3. Таблица 3

Поверка

осуществляется по документу НКГЖ.405591.023МП «Термометры электроконтактные ТКП-150, ТКП-100/М3, ТКП-100/М4. Методика поверки», утвержденному ФГУП «ВНИИМС» 18.05.2015 г.

Основные средства поверки:

-    калибратор температуры эталонный КТ-110»: диапазон воспроизведения температур минус 40.110 °С, нестабильность: ±0,03 °С, погрешность: ±(0,005+0,0005 t) °С;

-    калибратор температуры эталонный «ЭЛЕМЕР-КТ-500»: диапазон воспроизведения температур: минус 50.500 °С, нестабильность: ±(0,0002 t) °С, основная погрешность: ±(0,04+0,0003 t) °С;

-    термостат переливной прецизионный ТПП-1,2, диапазон воспроизведения температур:

35 .300 °С (минус 60.100) °С, нестабильность поддержания температуры для диапазона рабочих температур: минус 60. 35 °С - ±0,01 °С, 35.80 °С - ±(0,0025+0,00005 t) °С, 80.300 °С - ±(0,005+0,00005 t) °С;

-    термометр эталонный (образцовый) 3-го разряда ПТС-10, диапазон: минус183.630 °С, основная погрешность: ±0,01 °С;

-    термометр сопротивления платиновый эталонный ПТСВ-3, диапазон измерений:

минус 50.500 °С, доверительная погрешность при доверительной вероятности 0,95 для диапазона измерений не более: минус 50. 0 °С - 0,03 °С, 0.30 °С - 0,02 °С, 30.150 °С -

0,03 °С, 150.450 °С - 0,04 °С, 450. 500 °С - 0,07 °С;

установка для проверки электрической безопасности GPI-745A: напряжение 1500 В, диапазон выходных напряжений от 100 до 5000 В;

-    мегаомметр Ф4102/1-1М: диапазон измерений сопротивления: 0.20000 МОм.

Сведения о методах измерений

содержатся в руководстве по эксплуатации НКГЖ.405591.023РЭ, НКГЖ.405591.022РЭ.

Нормативные и технические документы, устанавливающие требования к термометрам электроконтактным ТКП-150, ТКП-100/М3, ТКП-100/М4

ГОСТ Р 52931-2008 Приборы контроля и регулирования технологических процессов. Общие технические условия.

ГОСТ 6651-2009 ГСИ. Термопреобразователи сопротивления из платины, меди и никеля. Общие технические требования и методы испытаний.

ГОСТ 23125-95. Сигнализаторы температуры. Общие технические условия.

ТУ 4211-126-13282997-2015. Термометры электроконтактные ТКП-150, ТКП-100/М3, ТКП-100/М4. Технические условия.

ГОСТ 8.558-2009 ГСИ. Государственная поверочная схема для средств измерений температуры.
