| Номер в госреестре | 61451-15 |
| Наименование СИ | Рефлектометр оптический |
| Обозначение типа СИ | OTDR 8000 Model 86201-10 |
| Изготовитель | "Photon Kinetics, Inc.", США |
| Год регистрации | 2015 |
| МПИ (интервал между поверками) | 1 год |
| Описание типа | скачать |
| Методика поверки | скачать |
Рефлектометр оптический OTDR 8000 Model 86201-10 (далее по тексту -рефлектометр) предназначен для измерений ослабления в одномодовых оптических волокнах и их соединениях, длины (расстояния) до мест неоднородностей и оценки неоднородностей оптического кабеля.
Принцип действия рефлектометра основан на зондировании волоконно-оптической линии последовательностью коротких оптических импульсов и измерении параметров сигнала, отраженного от неоднородности, и сигнала обратного рассеяния, т. е. сигналов френелевского отражения и релеевского рассеяния. В результате обработки этих сигналов формируется рефлектограмма зондируемого световода, показывающая распределение ослабления по его длине и индицирующая наличие стыков и обрывов.

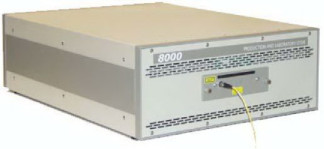

Конструктивно рефлектометр представляет собой прибор настольно-переносного типа, выполненный в прямоугольном корпусе. Рефлектометр состоит из базового блока с оптическим модулем и персонального компьютера (ПЭВМ). На передней панели рефлектометра располагается оптический разъем. Управление работой рефлектометра, отображение и хранение информации по измеряемым параметрам осуществляется с помощью ПЭВМ, совместимой с IBM PC, связь с которой осуществляется через соединительный кабель. Опция «Visual Splice», входящая в программное обеспечение прибора, позволяет оператору визуально наблюдать за качеством соединения оптического волокна с рефлектометром. Зеленый цвет индикатора сигнализирует о хорошем соединении между волокном и рефлектометром. Для ограничения доступа внутрь рефлектометра производится его пломбирование.
место нанесения наклейки с пломбирующим эффектом
Программное обеспечение (далее по тексту - ПО), входящее в состав рефлектометра, выполняет функции отображения результатов измерения в удобном для оператора виде, а также задания условий измерений. ПО разделено на две части.
Метрологически значимая часть ПО прошита в памяти микроконтроллера прибора. Интерфейсная часть ПО запускается на ПК и служит для отображения, обработки и сохранения результатов измерений.
Идентификационные данные (признаки) метрологически значимой части программного обеспечения указаны в таблице 1.
Таблица 1
| Идентификационные данные (признаки) | Значение |
| Идентификационное наименование ПО | 8000 Rev1 |
| Номер версии (идентификационный номер) ПО | 2.3.94.0 и выше |
| Цифровой идентификатор ПО | - |
| Алгоритм вычисления цифрового идентификатора ПО | - |
Защита программного обеспечения от непреднамеренных и преднамеренных изменений соответствует высокому уровню защиты в соответствии с Р 50.2.077-2014.
Таблица 2
| Наименование характеристики | Значение характеристики |
| Тип волокна | одномодовое 9/125 мкм |
| Рабочие длины волн, нм | 1310±10; 1550±10 |
| Динамический диапазон измерений ослабления1, дБ, не менее (при длительности импульса 1000 нс, усреднении 20 мин, по уровню 98% от максимума шумов) | для длины волны 1310 нм: 25,5 для длины волны 1550 нм: 23,5 |
| 1 Динамический диапазон - разность в децибелах между уровнем сигнала, рассеянного от ближнего к прибору конца измеряемого оптического кабеля и уровнем шумов, равным 98% от максимума шумов в последней четверти диапазона длин. | |
| Пределы допускаемой абсолютной погрешности измерения ослабления, дБ | ДА= ± 0,025 •А, где А - измеряемое ослабление, дБ |
| Диапазоны измеряемых длин, км | 0 - 4; 0 - 8; 0 - 16; 0 - 32; 0 - 64; 0 -128;0 - 256 |
| Пределы допускаемой основной абсолютной погрешности при измерении длины, м | ДЬ = ±(2,5 + 5 10-4L), где L - измеряемая длина, м |
| Мертвая зона, м, не более -при измерении ослабления............ -при измерении положения неоднородности........................... | 50 25 |
| Длительность зондирующих импульсов, нс | 10, 20, 50, 100, 200, 500, 1000 |
| Электропитание осуществляется: от сети переменного тока - напряжением, В - частотой, Гц | 220 ± 22 50 ± 13 |
| Г абаритные размеры (высота х ширина х глубина), мм, не более | 594 х 447 х 170 |
| Масса, кг, не более | 17 |
| Условия эксплуатации: Температура окружающей среды, °С Относительная влажность воздуха, % (при температуре до плюс 31оС с линейным уменьшением до 50 % относительной влажности при 40 °С)) | От плюс 5 до плюс 40 80 |
наносится на титульный лист Руководства по эксплуатации печатным способом и в виде наклейки на заднюю панель корпуса рефлектометра методом наклеивания.
Таблица 3
| Наименование | Количество, шт. |
| Рефлектометр оптический OTDR 8000 Model 86201-10 | 1 |
| Шнур питания | 1 |
| Диск с программным обеспечением | 1 |
| Руководство по эксплуатации | 1 |
осуществляется по документу Р 50.2.071-2009 «Государственная система обеспечения единства измерений. Рефлектометры оптические. Методика поверки»
Основные средства поверки:
Основные метрологические характеристики:
1 Рабочий эталон единиц длины и ослабления в световоде, ГР СИ № 26439-04. Основные метрологические характеристики:
Рабочие длины волн оптического излучения: 1310 ± 20, 1550 ± 20 нм. Диапазон воспроизведения длины: 0,06 - 600 км. Пределы допускаемой основной абсолютной погрешности при воспроизведении длины: А = ± (0,15 + 510-6L), где L - воспроизводимая длина, м.
Диапазон измерений вносимого ослабления: 0 - 20 дБ.
Пределы допускаемой основной абсолютной погрешности при измерении вносимого ослабления: ± 0,015A, где А - измеряемое вносимое ослабление, дБ.
Длительность зондирующих импульсов:
- при проверке шкалы длин: 300, 1000, 3000, 10000, 30000 нс;
- при проверке шкалы ослаблений: 2000, 6000, 10000, 20000, 50000 нс.
2 Рабочий эталон средней мощности оптического излучения в волоконнооптических системах передачи РЭСМ-ВС, ГР СИ № 53225-13.
Основные метрологические характеристики:
10 2
- диапазон измеряемых значений средней мощности: (10 - 10 ) Вт;
- диапазоны длин волн исследуемого излучения: (500 - 1700) нм;
- пределы допускаемой основной относительной погрешности измерений средней
-10 -3
мощности на длинах волн калибровки в диапазоне от 10 до 2-10" Вт - ± 2,5 %, в диапазоне
3 2
от 2-10" до 10 Вт - ± 3,5 %, в рабочем спектральном диапазоне - ± 5 %, измерений
-10 -3
относительных уровней мощности в диапазоне от 10 до 2-10" Вт - ± 1,2 %.
3 Осциллограф цифровой запоминающий WaveJet 352, ГР СИ № 32488-06.
Основные метрологические характеристики:
Диапазон измерений: 0 - 500 МГц.
Погрешность измерений: ± 1,5 %.
«Рефлектометр оптический OTDR 8000 Model 86201-10. Руководство по эксплуатации» раздел 2.
Нормативные документы, устанавливающие требования к рефлектометру оптическому OTDR 8000 Model 86201-10
ГОСТ 8.585-2013 «Государственная система обеспечения единства измерений. Государственная поверочная схема для средств измерений длины и времени распространения сигнала в световоде, средней мощности, ослабления и длины волны для волоконно-оптических систем связи и передачи информации».
| Зарегистрировано поверок | 15 |
| Поверителей | 3 |
| Актуальность данных | 17.11.2024 |
