Номер в госреестре | 61455-15 |
Наименование СИ | Базовые блоки |
Обозначение типа СИ | М9018А |
Изготовитель | Компания "Keysight Technologies Taiwan Ltd.", Тайвань |
Год регистрации | 2015 |
Срок свидетельства | 01.09.2021 |
МПИ (интервал между поверками) | 1 год |
Описание типа | скачать |
Методика поверки | скачать |
Базовые блоки М9018А (далее - базовые блоки) предназначены для воспроизведения стабилизированного напряжения постоянного тока, воспроизведения и передачи сигналов синхронизации в установленные модули форматов PXI-1, cPCI, PXIe, PXI-H.
Конструктивно базовый блок представляет собой объединительную плату с 16 гибридными слотами PXle, разъемом для установки встроенного процессора (контроллера), разъемом для установки модуля синхронизации (или приборного модуля в формате PXIe), а также опорный генератор, источник питания и систему принудительного воздушного охлаждения.
Объединительная плата предназначена для подключения измерительных и вспомогательных модулей с соединителями: PXI-1 (только J1), PCI (только J1), PXIe, PXI-H.
Контроллер обеспечивает обмен данными между модулями базового блока, а также между разными базовыми блоками. В качестве встроенного контроллера используется модуль М9036А или М9037А, установленный в системный слот. Базовый блок так же может управляться от внешнего контроллера. В качестве внешнего контроллера может быть использован персональный компьютер с установленном в нем PXIe адаптером М9048А или ноутбук с подключенной экспресс картой PXIe адаптера М9045В. При этом в системный слот базового блока устанавливают PCIe интерфейсный модуль М9021 А.
Опорный генератор воспроизводит сигнал синхронизации частотой 10 МГц и 100 МГц.
Принцип действия базового блока основан на выпрямлении и сглаживании питающего напряжения сети при помощи НЧ фильтра и последующем преобразовании напряжения постоянного тока в стабилизированные напряжения.
На передней панели базового блока расположены индикатор питающего напряжения, индикатор температуры, индикатор работы системы охлаждения, клавиша включения питания, а также отверстия для фиксации модулей. На передней панели нанесен логотип и наименование фирмы изготовителя, наименование и тип базового блока.
На задней панели базового блока расположены разъемы для подключения напряжения питания и заземления, переключатель режимов работы системы охлаждения, переключатель режима включения базового блока, BNC разъем выходного сигнала задающего генератора частотой 10 МГц, BNC разъем входного сигнала частотой 10 МГц для подключения внешнего задающего генератора, 9-pin разъём выходных напряжений 3,3 В; 5 В; 12 В; минус 12 В. На задней панели нанесена наклейка с наименованием модификации и заводским номером базового блока, название фирмы и страны изготовителя.

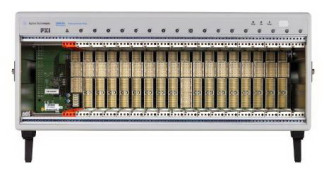

Внешний вид базового блока приведен на рисунках 1 и 2.
Контроллер
Программное обеспечение (ПО) предназначено для управления работой базового
блока.
Метрологически значимая часть ПО и измеренные данные не требуют специальных средств защиты от преднамеренных и непреднамеренных изменений.
Идентификационные данные (признаки) ПО приведены в таблице 1. Таблица 1
Идентификационные данные (признаки) | Значение |
Идентификационное наименование ПО | M9018A 18 Slot PXIe Chassis Drivers |
Номер версии (идентификационный номер) ПО | не ниже 1.0.3 |
Цифровой идентификатор ПО (контрольная сумма исполняемого кода) | |
Алгоритм вычисления идентификатора ПО | - |
Защита ПО от непреднамеренных и преднамеренных изменений соответствует уровню «низкий» по Р50.2.077-2014.
Основные метрологические и технические характеристики базового блока приведены в таблице 2.
Таблица 2
Наименование характеристики | Значение |
характеристики | |
Количество слотов: | |
системный слот | 1 |
слот синхронизации | 1 |
гибридные слоты PXIe | 16 |
Номинальные значения напряжений постоянного тока, воспро | |
изводимые базовым блоком, В | 3,3; 5; 12; минус 12 |
Пределы относительной погрешности воспроизведения напря | |
жений постоянного тока, % | ± 10 |
Пределы значения силы постоянного тока, потребляемого в | |
цепи питания модулей, не более, А | |
по цепи питания 3,3 В | 60 |
по цепи питания 5 В | 58,8 |
по цепи питания 12 В | 51,3 |
по цепи питания минус 12 В | 4,0 |
Частота синхронизирующего сигнала МГц | 10, 100 |
Пределы абсолютной погрешности установки частоты синхро- | ±250 |
ц Г а, л а н г и с о г е щ ю у р и з и н | |
Напряжение питания базового блока, В | 100 -120 |
220-240 | |
Частота Гц | 50-60 |
Г абариты (ширина х высота х длина), мм, не более | 444,4 х 191,8 х 466 |
Масса без установленных модулей, кг, не более | 15,5 |
Знак утверждения типа наносится в верхнем левом углу Руководства по эксплуатации типографским или компьютерным способом, на корпус базового блока в виде наклейки.
Комплект поставки блока сопряжения приведен в таблице 3.
Таблица 3
Наименование | Количество |
Базовый блок М9018А | 1 шт. |
Руководство по эксплуатации | 1 шт. |
Методика поверки | 1 шт. |
Руководство оператора | 1 шт. |
ПО | 1 шт. |
Модуль контроллера М9036А (по заказу) | |
Модуль контроллера М9037А (по заказу) | |
Модуль интерфейсный М9021А (по заказу) | |
PCIe адаптер М9048А (по заказу) | |
PCIe адаптер экспресс карта М9045В (по заказу) | |
PCIe кабель Y1200B (по заказу) | |
PCIe кабель Y1202А (по заказу) | |
Y1213A Комплект панелей-заглушек шасси формата PXI (для обеспечения ЭМС), (по заказу) | |
Y1214A Комплект модулей подвода воздуха, (по заказу) | |
M9101A Мультиплексор 64 канала, 2-проводные, (по заказу) | |
M9102A Мультиплексор 128 каналов, 1-проводные, (по заказу) | |
M9103A Мультиплексор 99 каналов, 2-проводные, (по заказу) | |
M9120A Матричный коммутатор 4x32, 2-проводные, (по заказу) | |
M9122A Матричный коммутатор 8x32, 1-проводные, (по заказу) | |
M9128A ВЧ матричный коммутатор до 300 МГ ц, 8x12, (по заказу) | |
M9130A Переключатели SPDT 26 каналов, (по заказу) | |
M9131A Переключатели SPDT 64 канала, (по заказу) | |
M9132A Переключатели SPST 50 каналов, (по заказу) | |
M9133A Переключатели SPST 100 каналов, (по заказу) | |
M9135A Переключатели SPST реле мощности, 20 каналов, (по заказу) | |
M9146A ВЧ мультиплексор до 3 ГГц, сдвоенный 1x4, (по заказу) | |
M9147A ВЧ мультиплексордо 3 ГГц, счетверённый 1x4, (по заказу) | |
M9148A ВЧ мультиплексор до 3 ГГц, 1x8, (по заказу) | |
M9149A ВЧ мультиплексор до 3 ГГц, 1x16, (по заказу) | |
M9150A ВЧ мультиплексор до 3 ГГц, сдвоенный 1x4, (по заказу) | |
M9151A ВЧ мультиплексор до 3 ГГц, счетверённый 1x4, (по заказу) | |
M9152A ВЧ мультиплексор до 3 ГГц, 1x8, (по заказу) | |
M9153A ВЧ мультиплексор до 3 ГГц, 1x16, (по заказу) | |
M9155C Коаксиальный переключатель от 0 до 26,5 ГГц, сдвоенный SPDT, (по заказу) | |
M9156C Коаксиальный переключатель от 0 до 26,5 ГГц, сдвоенный коммутатор, (по заказу) | |
M9157C Коаксиальный переключатель от 0 до 26,5 ГГц, одиночный SP6T, (по заказу) |
Наименование | Количество |
M9406A Оптический удлинитель порта USB 2.0, (по заказу) | |
M9407A Оптический удлинитель 4-портового концентратора USB 2.0, (по заказу) | |
M9170A Модуль управления коммутаторами/аттенюаторами, (по заказу) | |
M9187A 32-канальный цифровой ввод-вывод, (по заказу) |
осуществляется в соответствии с документом 651-15-10 «Базовый блок М9018А. Методика поверки», утвержденному ФГУП «ВНИИФТРИ» в марте 2015 г.
Основные средства поверки:
- Мультиметр 34405А, рег. № 47885-11, диапазон измерения напряжения постоянного тока от 10 мВ до 1000 В, пределы допускаемой основной относительной погрешности измерения ± 0,025 %;
- Частотомер электронно-счетный 53150А, рег. № 26949-10, диапазон измерения частот от 10 Гц до 20 ГГц, пределы допускаемой погрешности ± 1-10-8.
Базовые блоки М9018А. Руководство по эксплуатации.
Нормативные и технические документы, устанавливающие требования к базовым блокам
Техническая документация фирмы-изготовителя.
Базовые блоки М9018А. Руководство по эксплуатации.
Зарегистрировано поверок | 33 |
Поверителей | 4 |
Актуальность данных | 18.11.2024 |
