Государственный реестр средств измерений

PXIe генераторы сигналов M9380A, M9381A, 61456-15

61456-15
PXIe генераторы сигналов M9380A, M9381A (далее - генераторы) предназначены для формирования стабильных по частоте и мощности сигналов в диапазоне частот от 1 МГц до 6 ГГц, а также сигналов с импульсной (ИМ) модуляцией. Кроме того, генераторы М9381А предназначены для формирования сигналов с амплитудной (АМ), частотной (ЧМ) и фазовой (ФМ) модуляциями.
Карточка СИ
Номер в госреестре 61456-15
Наименование СИ PXIe генераторы сигналов
Обозначение типа СИ M9380A, M9381A
Изготовитель Компания "Keysight Technologies Microwave Products (M) Sdn. Bhd.", Малайзия
Год регистрации 2015
Срок свидетельства 01.09.2021
МПИ (интервал между поверками) 1 год
Стоимость поверки Узнать стоимость
Описание типа скачать
Методика поверки скачать

Назначение

PXIe генераторы сигналов M9380A, M9381A (далее - генераторы) предназначены для формирования стабильных по частоте и мощности сигналов в диапазоне частот от 1 МГц до 6 ГГц, а также сигналов с импульсной (ИМ) модуляцией. Кроме того, генераторы М9381А предназначены для формирования сигналов с амплитудной (АМ), частотной (ЧМ) и фазовой (ФМ) модуляциями.

Описание

Конструктивно генераторы выполнены в виде PXIe модулей, устанавливаемых в базовый блок М9018А. В состав генераторов входят: блок синтезатора частоты M9301A, блок выходного сигнала M9310A и могут комплектоваться блоком опорной частоты М9300А. Генераторы М9381А дополнительно комплектуются блоком цифрового векторного модулятора М9311 А.

Блок опорной частоты предназначен для формирования стабильного опорного сигнала частотой 10МГц и 100 МГц с помощью кварцевого генератора.

Блок синтезатора частоты служит для формирования сигнала заданной частоты на основе использования метода косвенного синтеза, заключающегося в применении фазовой автоподстройки частоты по опорному высокостабильному маломощному сигналу частотой 100 МГц.

Блок цифрового векторного модулятора обеспечивает амплитудную, частотную и фазовую модуляцию сигнала формирующего блоком синтезатора частоты.

Блок выходного сигнала обеспечивает импульсную модуляцию и заданную мощность выходного сигнала.

Генератор обеспечивает высокую скорость (менее 250 мкс, при установленной опции UNZ) переключение частоты и установки значения выходной мощности во всем частотном диапазоне.

Так же генератор обеспечивает возможность генерирования векторных модуляций, сигналов в соответствии со стандартами сотовой и беспроводной связи (W-CDMA, GSM/EDGE, WLAN 802.11, LTE FDD, LTE TDD и т.п.)

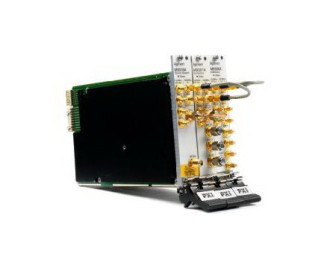

Внешний вид генераторов M9380A приведен на рисунке 1, генераторов M9381A на рисунке 2.

Функциональные особенности генераторов базовой конфигурации определяются опциями, настройки программного обеспечения. Опции базовой конфигурации генераторов, и их функциональные особенности приведены в таблице 1.

Опция

Функциональное

назначение

Возможность комплектации генератора

M9380A

M9381A

F03

диапазон частот 1 МГц-3 ГГц

да

да

F06

диапазон частот 1МГц-6ГГц

да

да

1EA

повышенная мощность выходного сигнала

да

да

UNZ

быстрое переключение

нет

да

B04

диапазон девиации

частоты

40МГц

нет

да

B10

диапазон девиации

частоты

100МГц

нет

да

B16

диапазон девиации

частоты

160МГц

нет

да

M01

Память 32 МБа

нет

да

M05

Память 512 МSa

нет

да

M10

Память 1024 МSa

нет

да

Рисунок 2-Внешний вид генератора M9381A

Программное обеспечение

Программное обеспечение (ПО) предназначено для управления работой генератора. Метрологически значимая часть ПО и измеренные данные не требуют специальных средств защиты от преднамеренных и непреднамеренных изменений.

Идентификационные данные (признаки) ПО приведены в таблице 2.

Таблица 2

Идентификационные данные (признаки)

Значение

Идентификационное наименование ПО

M938x Vector Signal Generator / CW Source Instrument Drivers

Номер версии (идентификационный номер) ПО

не ниже 1.4..405.1

Цифровой идентификатор ПО (контрольная сумма исполняемого кода)

Алгоритм вычисления идентификатора ПО

--

Защита ПО от непреднамеренных и преднамеренных изменений соответствует уровню «низкий» по Р 50.2.077-2014.

Технические характеристики

Основные метрологические и технические характеристики генераторов приведены в таблице 3. Условия эксплуатации базового блока приведены в таблице 4.

Таблица 3

Наименование характеристики

Значение характеристики

M9380A M9381A

Диапазон рабочих частот, МГц Опция F03

от 1 до 3000

Опция F06

от 1 до 6000

Пределы допускаемой относительной погрешности установки частоты (использовании блока опорной

±0,1210-6

частоты M9300A)

Дискретность установки частоты, Гц

0,1

Диапазон установки уровня выходного сигнала в диапазоне частот, дБм: базовая конфигурация

+10 - минус 130

опция 1ЕА в диапазоне частот 1 МГц - 5 ГГц

+19 дБм - минус 130

опция 1ЕА в диапазоне частот 5 ГГц - 6 ГГц

+18 дБм - минус 130

Пределы допускаемой основной погрешности установки уровня выходного сигнала (нормируется при температуре 23 ± 5 °С), дБ

в диапазоне частот 1 МГц-3 ГГц:

-при уровне выходного сигнала превышающем минус 20 дБм

±0,4

- при уровне выходного сигнала в диапазоне минус 20дБм - минус 110 дБм

±0,5

- при уровне выходного сигнала в диапазоне минус 110 дБм - минус 120 дБм

±0,7

- при уровне выходного сигнала в диапазоне минус 120 дБм - минус 130 дБм

±0,8

в диапазоне частот 3 ГГц-6 ГГц:

-при уровне выходного сигнала превышающем минус 20 дБм

±0,5

- при уровне выходного сигнала в диапазоне минус 20 дБм - минус 110 дБм

±0,6

- при уровне выходного сигнала в диапазоне минус 110 дБм - минус 120 дБм

±1,0

- при уровне выходного сигнала в диапазоне минус 120 дБм - минус 130 дБм

±0,8

Уровень гармонических составляющих относительно уровня основного сигнала не более, дБн в диапазоне частот 1 МГц - 1 ГГц

Наименование характеристики

Значение характеристики

M9380A

M9381A

при уровне выходного сигнала меньше 0 дБм при уровне выходного сигнала 0 - +10 дБм

в диапазоне частот 1 ГГц-2,5 ГГц при уровне выходного сигнала меньше 0 дБм при уровне выходного сигнала 0 - +10 дБм

на частотах свыше 2,5 ГГц

при уровне выходного сигнала меньше 0 дБм при уровне выходного сигнала 0 - +10 дБм

минус 39 минус 35

минус 34 минус 32

минус 35 минус 30

Амплитудная модуляция (АМ)

Максимальное значение модулирующей частоты, МГц

6,25

Максимальное значение установки коэффициента амплитудной модуляции, %

100

Дискретность установки коэффициента амплитудной модуляции, %

0,001

Частотная модуляция (ЧМ)

Максимальное значение девиации частоты, МГц

1,25

Разрешающая способность, Гц

0,1

Максимальная частота, МГц

5

Фазовая модуляция (ФМ)

Максимальное изменение, рад

10

Разрешающая способность, рад

0,001

Импульсная модуляция (ИМ)

Диапазон, Гц

1 - 1000000

Длительность импульсов, мс

0,0002 - 2

Таблица 4 - Условия эксплуатации и технические характеристики генераторов

Наименование характеристики

Значение характеристики

Рабочие условия эксплуатации:

температура окружающей среды, °С

23 ± 5

относительная влажность воздуха, %

от 30 до 80

атмосферное давление, кПа

от 84 до 106

Г абаритные размеры (длинах высотахширина), мм, не

более

M9300A

210x22x130

M9301A

210x22x130

M9310A

210x22x130

M9311A

210x42x130

Масса, кг, не более

M9300A

0,551

M9301A

0,535

M9310A

0,551

M9311A

0,901

Потребляемая мощность, В-А, не более

M9300A

18

M9301A

25

M9310A

28

M9311A

45

Знак утверждения типа

Знак утверждения типа средства измерений наносится типографским способом на титульный лист руководства по эксплуатации и на корпуса блоков генератора в виде наклейки.

Комплектность

Комплект поставки включает:

-блок синтезатора частоты М9301А -блок векторного модулятора М9311А (для M9381A)

1 шт.;

1 шт;

1 шт.;

1 шт.; 1 шт.

1 диск

-блок выходного сигнала М9310 А -блок опорной частоты М9300А (по заказу)

-    руководство по эксплуатации -

-    методика поверки -

-    программное обеспечение генератора -

Поверка

осуществляется по документу 651-15-09 «Инструкция. PXIe генераторы сигналов M9380A,M9381A. Методика поверки», ФГУП «ВНИИФТРИ» в марте 2015 г.

Основные средства поверки:

-    Частотомер электронно-счетный 53150А, рег. № 26949-10, диапазон измерения частот от 10 Гц до 20 ГГц, пределы допускаемой погрешности ± 1 10-8;

-    Ваттметр Ш914А, рег. № 44731-10, с преобразователями: 8482А, диапазон измерения от минус 30 дБм до 20 дБм, погрешность измерения

-    Анализатор сигналов Е4440A, рег. № 56128-14, диапазон частот от 3 Гц до 50 ГГц, динамический диапазон от минус 169 до 30 дБм, погрешность измерения уровня ± 0,19 дБ.

Сведения о методах измерений

Генераторы сигналов М9380A и М938^. Руководство по эксплуатации.

Нормативные и технические документы, устанавливающие требования к генераторам сигналов M9380A и М9381А

Техническая документация фирмы-изготовителя.
