| Номер в госреестре | 61459-15 |
| Наименование СИ | Генераторы сигналов |
| Обозначение типа СИ | SMW200A с опциями B131, B140 |
| Изготовитель | "Rohde & Schwarz GmbH & Co. KG", Германия; Фирма "Rohde & Schwarz zavod Vimperk, s.r.o.", Чехия |
| Год регистрации | 2015 |
| Срок свидетельства | 01.09.2021 |
| МПИ (интервал между поверками) | 3 года |
| Стоимость поверки | Узнать стоимость |
| Описание типа | скачать |
| Методика поверки | скачать |
Генераторы сигналов SMW200A с опциями B131, B140 предназначены для формирования немодулированных СВЧ колебаний, а также колебаний с различными видами аналоговой и цифровой модуляций в диапазоне частот до 40 ГГц.
Принцип работы генераторов сигналов SMW200A основан на формировании в приборе базового диапазона частот синтезатором высокой частоты и расширением его вниз и вверх в устройстве формирования выходного сигнала. Источником опорной частоты для синтезатора высокой частоты служит кварцевый генератор частотой 10 МГц. Выходной уровень генератора регулируется аттенюатором и контролируется системой автоматической регулировки уровня. Для воспроизведения сигналов с различными видами модуляции генератор оснащен модуляторами и источниками модулирующих сигналов на основе цифроаналоговых преобразователей. Расчет необходимых данных для цифро-аналоговых преобразователей при формировании сигналов с цифровой модуляцией или со сложными корреляционными зависимостями производится в микропроцессоре.
Конструктивно генераторы сигналов SMW200A выполнены в виде настольного лабораторного прибора. Управление прибором осуществляется с передней панели, оснащенной дисплеем и кнопочным табло, или по интерфейсу дистанционного управления с помощью внешнего ПЭВМ. Генераторы сигналов SMW200A оснащены интерфейсами USB, LAN, GPIB.
Генераторы сигналов SMW200A имеют следующие опции:
B131/B140 - опции частотного диапазона до 31,8 ГГц/40 ГГц;
B13/13Т - модуль маршрутизации квадратурных сигналов (один/два пути);
B20 - модулятор ФМ/ЧМ;
B22 - модулятор ФМ/ЧМ с улучшенными фазовыми шумами;
B90 - опция фазовой когерентности;
В10 - модулирующий генератор квадратурных сигналов;
В14 - опции имитатора многолучевого распространения;
К22 - импульсный модулятор;
K23 - импульсный генератор;
К24 - многофункциональный генератор сигналов для аналоговой модуляции;
K511/512/522 - опции расширения характеристик генератора квадратурных сигналов (объема памяти и полосы частот).
Внешний вид генераторов сигналов SMW200A и место нанесения наклейки со знаком утверждения типа приведен на рисунке 1. Схема пломбировки от несанкционированного доступа приведена на рисунке 2.
Программное обеспечение «R&S SMW firmware», предназначено только для управления режимами работы генераторов сигналов SMW200A.
Метрологически значимая часть программного обеспечения и измеренные данные не требуют специальных средств защиты от преднамеренных и непреднамеренных изменений. Влияние программного обеспечения не приводит к выходу метрологических характеристик
генераторов сигналов SMW200A за пределы допускаемых значений. Защита программного обеспечения от непреднамеренных и преднамеренных изменений соответствует уровню «низкий» по Р 50.2.077-2014.
Идентификационные данные (признаки) метрологически значимой части программного обеспечения приведены в таблице 1.
Таблица 1 - Идентификационные данные программного обеспечения (ПО)
| Идентификационные данные (признаки) | Значение |
| Идентификационное наименование ПО | R&S SMW firmware |
| Номер версии (идентификационный номер) ПО | 3.20.012.177 и выше |
| Цифровой идентификатор ПО | - |
| Другие идентификационные данные, если имеются | - |
место нанесения знака об утверждении типа СИ

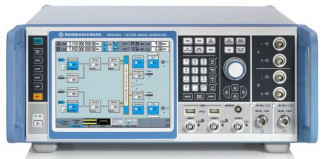

Рисунок 1 - Внешний вид генераторов сигналов SMW200A
место пломбировки от несанкционированно-
Таблица 2 - Частотные параметры
| Наименование характеристики | Значение характеристики | |
| Диапазон частот | опция B131 | от 0,1 МГц до 31,8 ГГц |
| опция В140 | от 0,1 МГц до 40 ГГц | |
| Дискретность установки частоты | 0,001 Гц | |
| Выход/выход опорной частоты | 10 МГц | |
| Пределы допускаемой относительной погрешности установки частоты 5f при работе от внутренней опорной частоты | Штатно | ± 1 х 10-7 |
| Опция B22 | ± 3 х 10-8 | |
Таблица 3 - Параметры уровня выходного сигнала
| Наименование характеристики | Значение характеристики | |
| Диапазон установки значений уровня выходного сигнала на нагрузке 50 Ом | от 100 кГц до 3 МГц | (от минус 120 до 3) дБмВт1 |
| от 3 МГц до 40 ГГц | (от минус 120 до 15) дБмВт | |
| Дискретность установки уровня выходного сигнала | 0,01 дБ | |
| Пределы допускаемой абсолютной погрешности установки уровня | ± 0,5 дБ от 0,1 МГц до 3 ГГц ± 0,7 дБ от 3 ГГц до 6 ГГц ± 1,1 дБ от 6 ГГц до 40 ГГц | |
| Предел допускаемого значения КСВН выхода ВЧ при внутреннем ступенчатом аттенюаторе 5 дБ | 2,0; волновое сопротивление 50 Ом | |
| Тип выходного разъема | 2,92 мм «розетка» | |
Таблица 4 - Параметры спектра выходного сигнала в режиме непрерывных колебаний
| Наименование характеристики | Значение характеристики |
| Уровень гармонических составляющих для уровня | минус 30 дБн2 до 3,5 ГГц |
| выходного сигнала 10 дБмВт, не более: | минус 55 дБн свыше 3,5 ГГц |
| Уровень негармонических составляющих при от- | |
| стройках от несущей свыше 10 кГц, не более: | |
| от 100 кГц до 200 МГц | минус 77 дБн |
| от 200 МГц до 1500 МГц | минус 80 дБн |
| от 1,5 ГГц до 3 ГГц | минус 74 дБн |
| от 3 ГГц до 6 ГГц | минус 68 дБн |
| от 6 ГГц до 12 ГГц | минус 62 дБн |
| от 12 ГГц до 24 ГГц | минус 56 дБн |
| от 24 ГГц до 40 Гц | минус 50 дБн |
| Спектральная плотность мощности фазовых шумов | минус 131 дБн/Гц3 |
| на частоте 1 ГГц при отстройке 20 кГц, не более | минус 136 дБн/Гц с опцией B22 |
1 дБмВт - дБ относительно 1 мВт
2 дБн - дБ относительно несущей
3 дБн/Г ц - дБ относительно уровня несущей, приведенный к полосе пропускания 1 Гц
Таблица 5 - Параметры выходного сигнала в режиме внутренней амплитудной модуляции_
| Наименование характеристики | Значение характеристики |
| Диапазон установки коэффициента амплитудной модуляции Кам | от 0 до 100 % |
| Дискретность установки Кам | 0,1 % |
| Пределы допускаемой абсолютной погрешности установки коэффициента амплитудной модуляции М при модулирующей частоте 1 кГц и М < 80 % | ± (0,01 х М + 1 %) до 30 ГГц ± (0,02 х М + 1 %) от 30 ГГц |
| Коэффициент гармоник огибающей в режиме АМ при глубине модуляции 80 % и модулирующей частоте 1 кГц, не более | 1.4 % до 3 ГГц 1,6 % от 3 ГГц до 20 ГГц 2.4 % от 20 ГГц |
| Диапазон модулирующих частот для АМ | от 20 Гц до 500 кГц |
Таблица 6 - Параметры выходного сигнала в режиме внутренней частотной модуляции (опции B20 или B22)_
| Наименование характеристики | Значение характеристики |
| Диапазон установки девиации частоты | от 0 до 320 МГц в зависимости от частоты несущей |
| Пределы допускаемой абсолютной погрешности установки девиации частоты Fд при модулирующей частоте 10 кГц | ± (0,015 х Fд + 20 Гц) |
| Коэффициент гармоник огибающей в режиме ЧМ при модулирующей частоте 10 кГц и девиации 1 МГц, не более | 0,1 % |
| Диапазон модулирующих частот для ЧМ | от 10 Гц до 10 МГц |
Таблица 7 - Параметры выходного сигнала в режиме внутренней импульсной модуляции (опции К22/К23)_
| Наименование характеристики | Значение характеристики |
| Диапазон частот следования импульсов в режиме ИМ | от 0 до 10 МГц |
| Время нарастания/спада радиоимпульса, не более | 10 нс |
| Коэффициент подавления сигнала несущей в паузе между радиоимпульсами | > 80 дБ |
Таблица 8 - Параметры выходного сигнала в режиме внутренней квадратурной модуляции (опции В13/В13Т и В10)_
| Наименование характеристики | Значение характеристики |
| Полоса модуляции | 120 МГц (160 МГц с опцией К522) |
| Неравномерность АЧХ в полосе модуляции | ± 1,0 дБ |
| Подавление несущей и зеркального канала | не менее 50 дБ до 19,5 ГГц не менее 40 дБ свыше 19,5 ГГц |
| Пределы допускаемой абсолютной погрешности среднеквадратического значения векторной ошибки на частоте 1 ГГц | ± 0,8 % для модуляции типа 16QAM и скорости передачи до 5 МГц |
Таблица 9 - Параметры выходного сигнала в режиме внутренней квадратурной модуляции с имитацией многолучевого распространения (опция В14)_
| Наименование характеристики | Значение характеристики |
| Диапазон установки потерь в каналах распространения | от 0 до 50 дБ с разрешением 0,01 дБ |
| Пределы допускаемой относительной погрешности установки потерь | ± 0,2 дБ |
| Диапазон установки задержки в каналах распространения | от 0 до 0,5 с, разрешение 2,5 пс |
| Пределы допускаемой абсолютной погрешности установки задержки | ± 5 нс |
| Диапазон установки доплеровского сдвига частот в каналах распространения | от 0 до 4000 Гц |
| Пределы допускаемой относительной установки доплеровского сдвига | ± 0,1 % |
Таблица 10 - Условия эксплуатации и массогабаритные характеристики
| Наименование характеристики | Значение характеристики |
| Рабочие условия применения | Температура: (от плюс 5 до плюс 45) 0С Относительная влажность воздуха: (от 30 до 90) % при температуре плюс 25 0С |
| Хранение/транспортирование | Температура: (от минус 20 до плюс 60) 0С Относительная влажность воздуха: не более 70 % при температуре плюс 35 0С |
| Напряжение и частота питающей сети | (230+23) В; (50±0,5) Гц |
| Потребляемая мощность, не более | 600 Вт |
| Масса, не более | 21 кг |
| Геометрические размеры (ширина х высота х глубина) | 435 мм х 192 мм х 460 мм |
| Время прогрева | 30 мин |
наносится на титульный лист руководства по эксплуатации методом компьютерной графики и на переднюю панель генераторов сигналов SMW200A с опциями B131, B140 методом наклейки.
Комплект поставки включает:
- генератор сигналов SMW200A - 1 шт.;
- опции к генератору - по отдельному заказу;
- комплект ЗИП - 1 шт.;
- комплект эксплуатационной документации - 1 шт.;
- методика поверки - 1 шт.
осуществляется по документу МП РТ 2307-2015 “ГСИ. Генераторы сигналов SMW200A с опциями B131, B140. Методика поверки”, утвержденному ФБУ «Ростест-Москва» “10” июня 2015 г.
| Наименование средства поверки | Требуемые технические характеристики средства поверки | Рекомендуемое средство поверки | |
| Пределы измерений | Пределы допускаемой погрешности | ||
| Стандарт частоты | Частота выходных сигналов 5 МГц, 10 МГц | ± 5х10-10 за 1 год | Стандарт частоты рубидиевый GPS -12RG |
| Частотомер универсальный | Диапазон частот от 0,001 Гц до 100 МГц | ± 5х10-10 с внешней опорной частотой за 1 год | Частотомер универсальный CNT-90XL |
| Анализатор спектра | от 100 кГц до 40 ГГц от минус 120 дБ до 15 дБ относительно 1 мВт Демодуляция 16QAM Демодуляция АМ,ЧМ | ± 1х10-6 Линейность: ± (0,1.. .0,3) дБ ± 0,5 % ± 0,3 % | Анализатор спектра FSW43 |
| Измеритель фазовых шумов | Фазовый шум на 1 ГГц, при отстройке 10 кГц | не более минус 144 дБн/Гц | Анализатор источников сигналов FSUP8 |
| Измеритель мощности | от 0 МГц до 40 ГГц от 2х10-3 до 1 х 102 мВт | ± 0,1 дБ | Преобразователь измерительный NRP-Z55 |
| Анализатор цепей | от 100 кГц до 40 ГГц КСВН: от 1,05 до 10 | ± 5 % | Анализатор цепей векторный ZNB40 |
Сведения о методиках (методах) измерений содержатся в документе “Генераторы сигналов SMW200A с опциями B131, B140. Руководство по эксплуатации”.
Нормативные и технические документы, устанавливающие требования к генераторам сигналов SMW200A опциями B131, B140
1. ГОСТ 22261-94 "Средства измерений электрических и магнитных величин. Общие технические условия".
2. Техническая документация фирмы-изготовителя “Rohde & Schwarz GmbH & Co. KG”, Г ермания.
