Излучатели АЧТ -50/120 мод. АЧТ 60/-50/50, АЧТ 70/-40/80, АЧТ 80/-35/80, 61461-15

Назначение

Излучатели АЧТ -50/120 модификации АЧТ 60/-50/50, АЧТ 70/-40/80, АЧТ 80/-35/80 (далее -излучатели) предназначены для воспроизведения радиационной температуры в диапазоне от минус 50 до 120 °С.

Описание

Принцип действия излучателей основан на законах Стефана - Больцмана и Планка, связывающих температуру черного тела и яркость его излучения. Излучатели АЧТ -50/120 выпускаются в 3-х модификациях: АЧТ 60/-50/50, АЧТ 70/-40/80, АЧТ 80/-35/80.

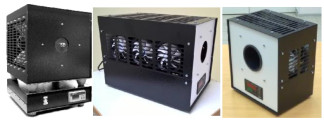

Значение температуры полости устанавливается при помощи регулятора, имеющего независимый индикатор. Информация о текущей температуре поступает от встроенного в полость контактного датчика температуры. Для нагрева и охлаждения у используемых элементов Пельтье изменяется полярность тока питания. Модификации излучателя различаются диапазонами воспроизводимой температуры, погрешностью воспроизведения (АЧТ 60/-50/50, АЧТ 70/-40/80 - излучатели, соответствующие по метрологическим характеристикам требованиям, предъявляемым к рабочим эталонам 1-го разряда - эталонные излучатели «черное тело» по ГОСТ 8.558-2009, АЧТ 80/-35/80 - излучатели, соответствующие по метрологическим характеристикам требованиям, предъявляемым к рабочим эталонам 2-го разряда - эталонные излучатели «черное тело» по ГОСТ 8.558-2009), габаритными размерами, массой. Кроме того, по исполнению корпуса АЧТ 70/-40/80 и АЧТ 80/-35/80 - моноблок, а АЧТ 60/-50/50 имеет раздельное исполнение. Общий вид излучателей приведен на рисунке 1.

Программное обеспечение

Излучатели функционируют под управлением регулятора-измерителя dTron 308 (номер в Государственном реестре средств измерений Российской Федерации 54173-13) или регулятора-измерителя микропроцессорного ТРМ12 (номер в Государственном реестре средств измерений Российской Федерации 17023-08) имеющих встроенное специальное программное обеспечение, которое является неотъемлемой частью прибора. Программное обеспечение позволяет осуществлять функции сбора, передачи, обработки, хранения калибровочных характеристик и представления измерительной информации.

Идентификационные данные ПО приведены в таблице 1 и 2.

Таблица 1 - Идентификационные данные ПО при комплектации излучателей регуляторами-измерителями dTron 308

Таблица 2 - Идентификационные данные ПО при комплектации излучателей регуляторами-измерителями микропроцессорными ТРМ12

Степень защиты программного обеспечения от преднамеренных или непреднамеренных изменений, соответствует уровню «средний» по Р 50.2.077-2014.

Влияние программного обеспечения учтено при нормировании метрологических характеристик.

Технические характеристики

Основные метрологические и технические характеристики приведены в таблице 3.

Таблица 3 - Основные метрологические и технические характеристики

Знак утверждения типа

наносится на титульный лист руководства по эксплуатации типографическим способом и на излучатель в виде наклейки.

Комплектность

Для моноблочного исполнения (модификации АЧТ 70/-40/80, АЧТ 80/-35/80):

Излучатель    1 шт.

Сетевой кабель    1 шт.

Руководство по эксплуатации    1 экз.

Паспорт    1 экз.

Методика поверки МП 2412-0047-2014    1 экз.

Для раздельного исполнения (модификация АЧТ 60/-50/50):

Тепловой излучатель    1 шт.

Блок управления    1 шт.

Сетевой кабель    1 шт.

Комплект соединительных кабелей    1 шт.

Руководство по эксплуатации    1 экз.

Паспорт    1 экз.

Методика поверки МП 2412-0047-2014    1 экз.

Поверка

осуществляется по МП 2412-0047-2015 «Излучатели АЧТ -50/120 модификации АЧТ 60/-50/50, АЧТ 70/-40/80, АЧТ 80/-35/80. Методика поверки», утвержденной ГЦИ СИ ФГУП «ВНИИМ им. Д.И. Менделеева» в июне 2015 г.

Основное поверочное оборудование:

Рабочие эталоны единицы температуры 0-го разряда по ГОСТ 8.558-2009;

Рабочие эталоны единицы температуры 1-го разряда по ГОСТ 8.558-2009

Сведения о методах измерений

Методы измерения изложены в руководстве по эксплуатации «Излучатель АЧТ -50/120. Руководство по эксплуатации».

Нормативные и технические документы, устанавливающие требования к излучателям ОИ АЧТ -50/120 модификации АЧТ 60/-50/50, АЧТ 70/-40/80, АЧТ 80/-35/80

1    ГОСТ 8.558-2009 «ГСИ. Государственная поверочная схема для средств измерений температуры».

2    ГОСТ Р 8.566-2012 «ГСИ. Излучатели в виде моделей абсолютно черного тела. Методика поверки и калибровки».

3    ТУ 4211-052-02566450-2015 «Излучатели ОИ АЧТ -50/1500 модификации АЧТ 60/-50/50, АЧТ 70/-40/80, АЧТ 80/-35/80. Технические условия».
