| Номер в госреестре | 61462-15 |
| Наименование СИ | Резервуары стальные сварные горизонтальные |
| Обозначение типа СИ | РГС и РГСД |
| Изготовитель | ЗАО "Востокметаллургремонт", г.Хабаровск |
| Год регистрации | 2015 |
| Срок свидетельства | 01.09.2021 |
| МПИ (интервал между поверками) | 5 лет |
| Описание типа | скачать |
| Методика поверки | скачать |
Резервуары стальные сварные горизонтальные РГС и РГСД (далее - резервуары) предназначены для измерений объема нефтепродуктов.
Резервуары представляют собой горизонтальный стальной цилиндрический сосуд с коническими или плоскими днищами. Резервуары могут изготавливаться с одним (одностенные) или двумя (двустенные) корпусами. Межстеночное пространство заполняется негорючей жидкостью или азотом для контроля герметичности резервуара и повышения пожарной и взрывобезопасности. Резервуары изготавливаются однокамерные и многокамерные для использования нескольких видов топлива. Резервуары имеют технологический люк для установки запорной арматуры, подсоединения технологических трубопроводов, средств измерений уровня топлива и могут быть оборудованы автоматической системой сигнализации перелива и контроля герметичности.
В зависимости от места установки резервуары имеют следующие исполнения:
- для наземной установки (Н);
- для подземной установки (П);
- для использования в составе технологических систем (Т).

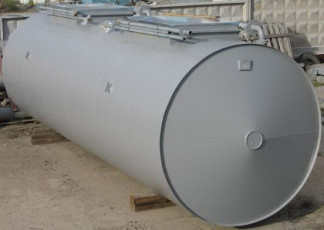

На фото 1 приведен общий вид резервуара.
Основные метрологические и технические характеристики резервуаров приведены в таблицах 1 и 2.
| Наименование параметра | Значение |
| Рабочее давление, МПа, не более | 0,07 |
| Температура окружающей среды при эксплуатации, °С | |
| при наземной установке | от минус 60 до плюс 40 |
| при подземной установке | от минус 15 до плюс 40 |
| Плотность хранимой жидкости, кг/ м3, не более | 1000 |
| Пределы относительной погрешности при измерении объема, % | ±0,25 |
| Расчетные внешние нагрузки на резервуар: | |
| - вертикальные, МПа | 0,05 |
| - горизонтальные, МПа | 0,05 |
| Срок службы, лет, не менее: | |
| - для наземной установки | 20 |
| - для подземной установки | 10 |
Таблица 2
| Условное обозначение резервуара | Номинальный объем, м3 | Масса, т | Г абаритные размеры, м, не более | ||
| ширина | длина | высота | |||
| РГСД 5-П | 5 | 2,3 | 2,0 | 2,2 | 3,5 |
| РГСД 5-Н | 5 | 2,1 | 2,0 | 2,2 | 2,2 |
| РГС 10-П | 10 | 2,0 | 2,8 | 2,8 | 4,1 |
| РГСД 10-П | 10 | 3,4 | 2,8 | 2,8 | 4,1 |
| РГСД 10/2-П | 10 | 3,9 | 2,8 | 2,8 | 4,1 |
| РГСД 10-Т | 10 | 3,5 | 2,0 | 4,0 | 2,2 |
| РГС 10-Н | 10 | 1,85 | 2,0 | 4,0 | 2,2 |
| РГСД 10-Н | 10 | 3,2 | 2,0 | 4,0 | 2,2 |
| РГСД 10/2-Н | 10 | 3,7 | 2,0 | 4,0 | 2,2 |
| РГС 15-П | 15 | 2,6 | 2,8 | 3,2 | 4,1 |
| РГСД 15-П | 15 | 4,3 | 2,8 | 3,2 | 4,1 |
| РГС 15-Н | 15 | 2,5 | 2,8 | 3,2 | 3,0 |
| РГСД 15-Н | 15 | 4,1 | 2,8 | 3,2 | 3,0 |
| РГС 20-Н | 20 | 2,8 | 2,8 | 4,1 | 3,0 |
| РГС 20/2-Н | 20 | 3,1 | 2,8 | 4,1 | 3,0 |
| РГСД 20-Н | 20 | 4,8 | 2,8 | 4,1 | 3,0 |
| РГСД 20/2-Н | 20 | 5,3 | 2,8 | 4,1 | 3,0 |
| РГС 20-П | 20 | 3,0 | 2,8 | 4,1 | 4,1 |
| РГС 20/2-П | 20 | 3,3 | 2,8 | 4,1 | 4,1 |
| РГСД 20-П | 20 | 5,0 | 2,8 | 4,1 | 4,1 |
| РГСД 20/2-П | 20 | 5,5 | 2,8 | 4,1 | 4,1 |
| РГС 25-П | 25 | 3,4 | 2,8 | 4,8 | 4,1 |
| РГС 25/2-П | 25 | 3,9 | 2,8 | 4,8 | 4,1 |
| РГСД 25-П | 25 | 5,8 | 2,8 | 4,8 | 4,1 |
| РГСД 25/2-Н | 25 | 6,3 | 2,8 | 4,8 | 3,0 |
| РГС 25-Н | 25 | 3,2 | 2,8 | 4,8 | 3,0 |
| РГС 25/2-Н | 25 | 3,7 | 2,8 | 4,8 | 3,0 |
| РГСД 25/2-П | 25 | 6,3 | 2,8 | 4,8 | 4,1 |
| РГСД 25/2-ПУ | 25 | 6,8 | 2,8 | 4,8 | 4,1 |
| РГСД 30-П | 30 | 6,4 | 2,8 | 6,1 | 4,1 |
| РГСД 30/2-Т | 30 | 6,7 | 2,0 | 9,5 | 2,2 |
| Условное обозначение резервуара | Номинальный объем, м3 | Масса, т | Г абаритные размеры, м, не более | ||
| ширина | длина | высота | |||
| РГСД 30-Н | 30 | 6,2 | 2,8 | 6,1 | 3,0 |
| РГСД 30/2-Н | 30 | 6,7 | 2,8 | 6,1 | 3,0 |
| РГС 40-Н | 40 | 4,8 | 2,8 | 7,0 | 3,0 |
| РГС 40/2-Н | 40 | 5,1 | 2,8 | 7,0 | 3,0 |
| РГСД 40-П | 40 | 8,1 | 2,8 | 7,0 | 4,1 |
| РГСД 40/2-П | 40 | 8,6 | 2,8 | 7,0 | 4.1 |
| РГС 40-П | 40 | 5,0 | 2,8 | 7,0 | 4.1 |
| РГС 40/2-П | 40 | 5,2 | 2,8 | 7,0 | 4.1 |
| РГСД 40-Н | 40 | 7,8 | 2,8 | 2,8 | 7,0 |
| РГСД 40/2-Н | 40 | 8,0 | 2,8 | 2,8 | 7,0 |
| РГСД 40/2-ПУ | 40 | 9,0 | 2,8 | 7,0 | 4.1 |
| РГС 50-Н | 50 | 5,0 | 2,8 | 9,8 | 3,0 |
| РГС 50/2-Н | 50 | 5,3 | 2,8 | 9,8 | 3,0 |
| РГСД 50-П | 50 | 8,9 | 2,8 | 9,8 | 4,1 |
| РГСД 50/2-П | 50 | 9,5 | 2,8 | 9,8 | 4,1 |
| РГСД 50/3-П | 50 | 10,0 | 2,8 | 9,8 | 4,1 |
| РГСД 50/4-П | 50 | 10,5 | 2,8 | 9,8 | 4,1 |
| РГСД 50/4-ПУ | 50 | 11 | 2,8 | 9,8 | 4,1 |
| РГС 50-П | 50 | 5,2 | 2,8 | 9,8 | 4,1 |
| РГС 50/2-П | 50 | 5,5 | 2,8 | 9,8 | 4,1 |
| РГСД 50-Н | 50 | 9,5 | 2,8 | 9,8 | 3,0 |
| РГСД 50/2-Н | 50 | 9,8 | 2,8 | 9,8 | 3,0 |
| РГСД 50/3-Н | 50 | 10,0 | 2,8 | 9,8 | 3,0 |
| РГСД 50/4-Н | 50 | 10,2 | 2,8 | 9,8 | 3,0 |
| РГС 60-Н | 60 | 9,9 | 2,8 | 11,3 | 3,0 |
| РГСД 60-П | 60 | 13,8 | 2,8 | 11,6 | 4,1 |
| РГСД 60/2-П | 60 | 14,0 | 2,8 | 11,6 | 4,1 |
| РГСД 60/3-П | 60 | 14,2 | 2,8 | 11,6 | 4,1 |
| РГСД 60/4-П | 60 | 14,5 | 2,8 | 11,6 | 4,1 |
| РГС 60-П | 60 | 10,1 | 2,8 | 11,6 | 4,1 |
| РГСД 60-Н | 60 | 12,5 | 2,8 | 11,6 | 3,0 |
| РГСД 60/2-Н | 60 | 12,8 | 2,8 | 11,6 | 3,0 |
| РГСД 60/3-Н | 60 | 13,0 | 2,8 | 11,6 | 3,0 |
| РГСД 60/4-Н | 60 | 13,2 | 2,8 | 11,6 | 3,0 |
| РГС 75-Н | 75 | 6,6 | 3,25 | 9,7 | 3,5 |
| РГС 100-Н | 100 | 8,9 | 3,25 | 12,7 | 3,5 |
| РГСД100-П | 100 | 11,8 | 3,25 | 12,7 | 3,5 |
наносится на металлическую табличку, находящуюся в технологическом колодце, путем клеймения и на титульный лист паспорта типографским способом.
- резервуар - 1шт. (в комплектации согласно спецификации на резервуар);
- паспорт - 1 шт.
- руководство по эксплуатации 5265-001-04641701-06 РЭ - 1 шт.
- монтажный чертеж - 1 шт.
осуществляется в соответствии с ГОСТ 8.346-2000 ГСИ. Резервуары стальные горизонтальные цилиндрические. Методика поверки».
Основные средства поверки:
- эталонный счетчик жидкости, пределы относительной погрешности ±0,15 %;
- эталонный уровнемер, пределы абсолютной погрешности ±1 мм.
Методика измерений в руководстве по эксплуатации «Резервуары стальные сварные горизонтальные для автозаправочных станций и складов ГСМ. 5265-001-04641701-06 РЭ».
Нормативные и технические документы, устанавливающие требования к резервуарам стальным сварным горизонтальным РГС и РГСД
ГОСТ 8.346-2000 ГСИ. Резервуары стальные горизонтальные цилиндрические. Методика поверки».
ТУ 5265-001-04641701-06 «Резервуары стальные сварные горизонтальные для автозаправочных станций и складов ГСМ. Технические условия».
| Зарегистрировано поверок | 202 |
| Поверителей | 9 |
| Актуальность данных | 18.11.2024 |
