Расходомеры электромагнитные Promag (мод. Promag 100, Promag 200, Promag 400, Promag 800), 61467-15

Назначение

Расходомеры электромагнитные Promag (модификации Promag 100, Promag 200, Promag 400, Promag 800) (далее расходомеры) предназначены для измерений расхода и объема электропроводящих жидкостей с проводимостью более 5 мкСм/см.

Описание

Расходомеры состоят из первичного электромагнитного преобразователя расхода (датчика) Promag H, P, W, D, L, E и одного из измерительных преобразователей (ИП) 100, 200, 400 или 800 смонтированных компактно или раздельно в герметичных корпусах.

Принцип измерений расходов основан на применении закона Фарадея для проводника в магнитном поле, когда в потоке электропроводящей жидкости, движущейся в магнитном поле, наводится ЭДС, величина которой пропорциональна скорости потока. ИП преобразует наведенную ЭДС в электрический аналоговый/цифровой сигнал, отображаемый на ЖК дисплее самого прибора или передаваемый на персональный компьютер, контроллер или на мобильный телефон в виде смс-сообщения.

Расходомеры являются программируемым средством измерений и осуществляют функции:

-    измерений объема, объёмного расхода измеряемой среды;

-    индикации результатов измерений в различных единицах расхода, объема, проводимости и температуры;

-    самодиагностики и индикации неисправностей, предупреждения в виде кода ошибок;

-    перенастройки диапазонов измерений;

-    самоочистки электродов с возможностью установки периодичности вручную;

-    дозирования;

-    автоматического сохранения информации о датчике, последних ошибках и настройках ИП расходомеров Promag 100, Promag 200, Promag 400 в энергонезависимую память HistoROM DAT, установленную в корпусе ИП. Настройки прибора Promag 200 можно так же сохранить в энергонезависимой памяти, встроенной в дисплей расходомера и, при помощи данного дисплея перенести настройки на другие расходомеры Promag 200. Измеренные значения показаний приборов могут быть сохранены в энергонезависимую память HistoROM DAT с опцией расширенного исполнения (Extended HistoROM) для расходомеров Promag 200 и Promag 400, которая увеличивает объем памяти и отображает данные в виде графиков расходомера;

-    автоматического сохранения информации о процессе, датчике, последних ошибках и параметров настройки ИП расходомеров Promag 800 в карту micro SD (2Гб), установленную в ИП;

-    передачи измерительной информации в аналоговом виде и/или цифровом на персональный компьютер, контроллер, мобильный телефон, удаленное устройство индикации.

Расходомер Promag 100 в сочетании с датчиком H контролирует температуру и электропроводность среды для отслеживания стадий процесса мойки/стерилизации по месту монтажа прибора и осуществляет индикацию расчетного массового и скорректированного по температуре объемного расхода.

ИП может быть смонтирован компактно с датчиком или удален от него. Обслуживание, настройка, диагностика расходомеров возможна с дисплея, персонального компьютера или контроллера.

Расходомеры Promag 200 имеют искрозащищенное и/или взрывозащищенное или гигиеническое исполнение со специальными присоединениями.

Расходомеры Promag 200 имеют исполнение, сертифицированное согласно требованиям стандартов IEC 61508 (ГОСТ Р МЭК 61508) и IEC 61511 (ГОСТ Р МЭК 61511) на применение в электрических, электронных, программируемых электронных системах, связанных с безопасностью и имеющих уровень полноты безопасности SIL2.

В расходомерах Promag 100, Promag 200 и Promag 400 реализована технология Heartbeat™, позволяющая осуществлять имитационную поверку (самоповерку) путем контроля исправности датчика и электронных элементов первичного преобразователя и дрейфа характеристик электронного преобразователя, влияющих на метрологические характеристики прибора. Имитационная поверка может быть выполнена без демонтажа расходомера с трубопровода и остановки технологического процесса.

Для обслуживания, настройки и диагностики расходомеров с персонального компьютера могут использоваться сервисные программы FieldCare, SIMATIC PDM, AMS Device Manager, Config5800.

Для применения расходомера в учетно-расчетных операциях конструктивно предусмотрено пломбирование корпуса электронного преобразователя пломбами надзорного органа.

Внешний вид расходомеров приведен на рисунке 1.

Схема пломбирования приведена на рисунке 2.

Измерительные преобразователи    Первичные преобразователи (датчики)

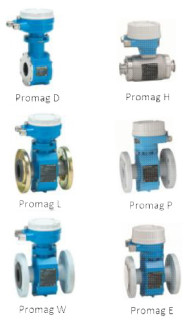

Рисунок 1 - Внешний вид расходомеров Promag

\

Рисунок 2 - Пломбирование корпуса измерительного преобразователя.

Программное обеспечение

Программное обеспечение расходомеров состоит из двух частей Firmware и Hardware. Обработка результатов измерений и вычисление (метрологически значимая часть ПО) производится по специальным расчетным соотношениям, сохраняемых во встроенной программе (firmware) в виде Hex-File. Доступ к цифровому идентификатору firmware (контрольной сумме) невозможен.

Наименование ПО имеет структуру Х^^, где:

Х - идентификационный номер firmware, обозначается 02;

Y - идентификационный номер текущей версии Software (от 00 до 99) -характеризующий функциональность преобразователя (различные протоколы цифровой коммуникации, а также совместимость с сервисными программами).

Z - служебный идентификационный номер (например, для усовершенствования или устранения неточностей (bugs tracing)) - не влияет на функциональность и метрологические характеристики расходомера.

Наименование ПО отображается на дисплее преобразователя при его включении (как неактивное, не подлежащее изменению).

Таблица 1 - Идентификационные данные программного обеспечения системы

ПО имеет уровень защиты "Высокий" от непреднамеренных и преднамеренных изменений согласно Р 50.2.077-2014.

Технические характеристики

Метрологические и технические характеристики приведены в таблицах 2 и 3.

Таблица 3

Примечания:

* в сочетании с Promag 800 при 25 мм < Ду < 350 мм

** при соблюдении требований к длинам прямых участков до и после расходомера, указанных в технической документации. При несоблюдении указанных требований допускаемая погрешность не превышает (±1 ± 0,2/v) % (только для Promag 400 с датчиками D, L, W при 15 мм < Ду < 600 мм). Для других исполнений расходомеров при несоблюдении указанных требований к длинам прямых участков метрологические характеристики не нормируются.

*** при соблюдении требований к длинам прямых участков до и после расходомера, указанных в технической документации. При несоблюдении указанных требований допускаемая погрешность не превышает (±1,5± 0,2/v) % (Promag 400 с датчиками D, L, W при 15 мм < Ду < 600 мм). Для других исполнений расходомеров при несоблюдении указанных требований к длинам прямых участков метрологические характеристики не нормируются.

1)    D0 = ±0,2/v (%), где v (м/с) - скорость потока.

2)    стандартная калибровка (любые диаметры): D0 = ±0,2/v (%), где v (м/с) - скорость потока; специальная калибровка (Ду < 600 мм): А0 = 0 при 1,5 м/с < v < 10 м/с и D0 = ±0,2/v (%) при v < 1,5 м/с.

3)    стандартная калибровка (любые диаметры): А0 = ±0,1/v (%), где v (м/с) - скорость потока; специальная калибровка (Ду < 600 мм): А0 = 0 при 0,5 м/с < v < 10 м/с и А0 = ±0,1/v (%) при v < 0,5 м/с.

4)    А0 = ±0,1/v (%), где v (м/с) - скорость потока.

Знак утверждения типа

наносится на корпус расходомера методом наклейки и на титульные листы эксплуатационной документации типографским способом.

Комплектность

Таблица 4

Поверка

осуществляется по документу МП 61467-15 "ГСИ. Расходомеры электромагнитные Promag (модификации Promag 100, Promag 200, Promag 400, Promag 800). Методика поверки", утвержденному ФГУП "ВНИИМС" 30.06.2015 г.

Основные средства поверки:

-    поверочная установка для жидкостей с диапазоном расхода соответствующим поверяемому расходомеру с пределами относительной погрешности при измерении объемного расхода и объема не более ±0,05 %;

-    ампервольтметр типа Р386 по ГОСТ 3295-72, диапазон измерений 0,1-10 В с погрешностью ±0,05 %.

Сведения о методах измерений

изложены в руководстве по эксплуатации для каждого типа расходомера.

Нормативные и технические документы, устанавливающие требования к расходомерам электромагнитным Promag (модификации Promag 100, Promag 200, Promag 400, Promag 800)

1.    ГОСТ Р 52931-2008 Приборы контроля и регулирования технологических процессов.

2.    ГОСТ 28723-1990 Расходомеры скоростные, электромагнитные и вихревые. Общие технические требования и методы испытаний.

3.    ГОСТ 8.142-2013 ГСИ. Государственная поверочная схема для средств измерений массового и объемного расхода (массы и объема) жидкости

4.    Техническая документация фирмы.
