| Номер в госреестре | 61474-15 |
| Наименование СИ | Трансформаторы напряжения |
| Обозначение типа СИ | GBE12 |
| Изготовитель | "RITZ Instrument Transformers GmbH", Германия |
| Год регистрации | 2015 |
| МПИ (интервал между поверками) | 4 года |
| Стоимость поверки | Узнать стоимость |
| Описание типа | скачать |
| Методика поверки | скачать |
Трансформаторы напряжения GBE12 предназначены для передачи сигнала измерительной информации измерительным приборам и (или) устройствам защиты и управления, применяются в установках тока промышленной частоты в сетях до 20кВ.
Трансформаторы напряжения GBE12 представляют собой однофазные, индуктивные, с одним изолированным выводом первичной обмотки, другой конец первичной обмотки при эксплуатации заземляется. Первичные и вторичные обмотки залиты специальным компаундом, который обеспечивает основную изоляцию. Компаундное литье заключено в заземляемый металлический корпус. Выводы первичной обмотки производится с помощью кабельного штекера. Трансформаторы имеют две вторичные обмотки - основную и дополнительную. Выводы вторичных обмоток осуществлены через гермоввод задней стенки трансформатора напряжения, которая закреплена четырьмя винтами. Крепежные винты опломбированы заводской пломбой. На основании трансформаторов имеются клеммы для заземления с винтом М8.

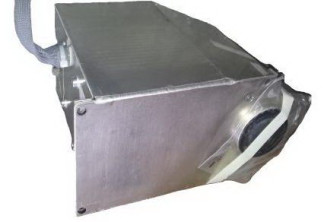

Общий вид трансформаторов представлен на рис. 1
Таблица 1 - Характеристики трансформаторов напряжения GBE12
| Характеристика | Значение |
| Класс напряжения, кВ | 10 |
| Номинальные напряжения, кВ - первичной обмотки - основной вторичной обмотки 1a-1n - основной вторичной обмотки 2a-2n | 11/V3 o,1/V3 0,1/3 |
| Наибольшее рабочее напряжение первичной обмотки, кВ | 12 |
| Класс точности основной вторичной обмотки 1a-1n | 0,5 |
| Характеристика | Значение |
| Класс точности основной вторичной обмотки 2a-2n | 6P |
| Номинальная мощность основной вторичной обмотки 1a-1n, В А, в классе точности: 0,5 | 400 |
| Номинальная мощность основной вторичной обмотки 2a-2n, В А, в классе точности: 6P | 100 |
| Номинальная частота, Гц | 50 |
| Габаритные размеры, мм (высотахдлинахширина) | 475x235x259 |
| Масса, кг | 28 |
| Климатическое исполнение и категория размещения по ГОСТ 15150-69 | У3 |
Знак утверждения типа наносится в виде наклейки на корпус трансформаторов и на титульный лист паспорта типографическим способом.
Трансформаторы напряжения GBE12 6 шт. (Зав. №№ 30999546, 30999547, 30999548, 30999549, 30999550, 30999551).
Паспорт 6 экз.
осуществляется в соответствии с ГОСТ 8.216-2011 «ГСИ. Трансформаторы напряжения. Методика поверки». Основные средства поверки:
- Трансформатор напряжения измерительный лабораторный НЛЛ-35 (кл. т. 0,1);
- Прибор сравнения КНТ-03, погрешность напряжения ± (0,001+0,03хА) %, угловая погрешность ±(0,1+0,03хА) мин, где А-значения измеряемой погрешности;
- Магазин нагрузок МР3025 (± 4 %).
Сведения о методиках (методах) измерений приведены в паспорте.
Нормативные и технические документы, устанавливающие требования к трансформаторам напряжения GBE12
ГОСТ 1983-2001 «Трансформаторы напряжения. Общие технические условия».
ГОСТ 8.216-2011 «ГСИ. Трансформаторы напряжения. Методика поверки». Техническая документация фирмы-изготовителя.
