Манометры грузопоршневые МП-600, 61479-15

Назначение

Манометры грузопоршневые МП-600 (далее по тексту - манометры) предназначены для создания и точного измерения избыточного давления жидкости при поверке и калибровке средств измерения давления.

Описание

Принцип действия манометра основан на уравновешивания силы, действующей в рабочей среде на нижний торец неуплотненного поршня, суммарным весом поршня, грузоприемного устройства и установленных на нем грузов.

В состав манометра входят измерительная поршневая система, устройство воспроизведения давления и набор грузов.

Устройство воспроизведения давления (УВД), заполненное рабочей жидкостью (трансформаторным маслом или маслом Shell Tellus S2M22) предназначено для создания, плавного повышения (понижения) и поддержания давления в гидростатической системе манометра. Давление в УВД создается с помощью винтового пресса.

Измерительная поршневая система манометра состоит из корпуса, цилиндра и притертого к нему поршня, на который установлено грузоприемное устройство. Поршневая пара манометра (поршень и цилиндр) изготовлены из карбида вольфрама. Для устранения «сухого» трения между поршнем и цилиндром в процессе измерений поршень с грузоприемным устройством и грузами приводят во вращение. Положение равновесия поршня соответствует среднему значению его рабочего хода и фиксируется визуально.

Набор грузов предназначен для уравновешивания измеряемого давления.

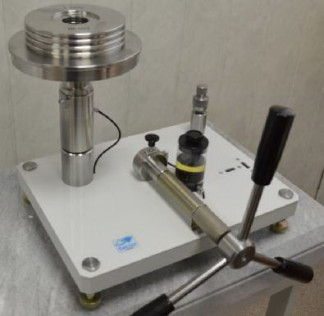

Внешний вид манометра представлен на рисунке 1.

Верхний предел измерений, МПа (кгс/см )

Нижний предел измерений, МПа (кгс/см )

Основной диапазон измерений, МПа (кгс/см )

Пределы допускаемой погрешности манометра в основном диапазоне измерений, %, от измеряемой величины для манометров:

-    класса точности 0,01

-    класса точности 0,02

-    класса точности 0,05

Дополнительный диапазон измерений, МПа (кгс/см )

Пределы допускаемой погрешности манометра в дополнительном диапазоне измерений, %, от верхнего предела дополнительного диапазона измерений для манометров:

-    класса точности 0,01

-    класса точности 0,02

-    класса точности 0,05

Номинальная площадь поршня, см2 Скорость опускания поршня, мм/мин, не более Продолжительность свободного вращения поршня, мин, не менее для манометров:

-    класса точности 0,01

-    класса точности 0,02

-    класса точности 0,05

Порог реагирования, Па, не более для манометров:

-    класса точности 0,01

-    класса точности 0,02

-    класса точности 0,05

Г абаритные размеры (длина х ширина х высота), мм, не более

Масса без комплекта грузов, кг, не более Средняя наработка на отказ, ч Средний срок службы, лет

Условия эксплуатации:

-    температура окружающего воздуха, °С

-    относительная влажность окружающего воздуха, %

-    атмосферное давление, кПа

-    тряска, вибрации и удары не допускаются

60 (600) 1(10)

от 6 до 60 (от 60 до 600)

±0,01

±0,02

±0,05

от 1 до 6 (от 10 до 60)

±0,01

±0,02

±0,05

0,1

1,5

6

5

3

600

1200

3000

400х500х350

25

20000

8

от 15 до 30 60±20

от 84 до 106,7

Знак утверждения типа

Знак утверждения типа наносится на титульный лист руководства по эксплуатации и паспорта типографским способом, а также фотохимическим или механическим способом на табличку,    прикрепленную    к    манометру.

*

определяется при заказе.

Поверка

осуществляется по МИ 2429-97 «ГСИ. Манометры грузопоршневые. Метрологические и технические характеристики. Виды метрологического контроля (МР МОЗМ № 110)».

Основными средствами поверки являются рабочие эталоны избыточного давления (манометры грузопоршневые) классов точности 0,005; 0,01; 0,02.

Сведения о методах измерений

Сведения о методе измерений приведены в руководстве по эксплуатации манометров.

Нормативные и технические документы, устанавливающие требования к манометрам грузопоршневым МП-600

1    ГОСТ 8291-83 «Манометры избыточного давления грузопоршневые. ОТТ».

2    ГОСТ Р 8.802-2012 «ГСИ. Государственная поверочная схема для средств измерений избыточного давления до 250 МПа»

3    МИ 2429-97 «ГСИ. Манометры грузопоршневые. Метрологические и технические характеристики. Виды метрологического контроля (МР МОЗМ №110)»

4    ТУ 4212-001-21511288-2014
