Государственный реестр средств измерений

Источники питания постоянного тока Б5-85/2, 61495-15

61495-15
Источники питания постоянного тока Б5-85/2 (далее по тексту - источник) предназначены для воспроизведения напряжения и силы постоянного тока.
Карточка СИ
Номер в госреестре 61495-15
Наименование СИ Источники питания постоянного тока
Обозначение типа СИ Б5-85/2
Изготовитель Акционерное общество «Научно-производственная компания «РИТМ» (АО «Компания «РИТМ»), г. Краснодар
Год регистрации 2015
Срок свидетельства 01.09.2025
МПИ (интервал между поверками) 1 год
Стоимость поверки Узнать стоимость
Описание типа скачать
Методика поверки скачать

Назначение

Источники питания постоянного тока Б5-85/2 (далее по тексту - источник) предназначены для воспроизведения напряжения и силы постоянного тока.

Описание

Источник обеспечивает дискретно регулируемые стабилизированные, постоянные напряжения и ток.

В основе функционирования источника лежит принцип двухступенчатого импульсного преобразования электрической энергии с заключительной точной установкой выходных параметров с помощью линейного регулятора-стабилизатора напряжения/тока. Источник содержит входной фильтр, выпрямитель и активный корректор коэффициента мощности (импульсный стабилизатор напряжения) выполняющий функции первой ступени регулирования. Высокое стабилизированное постоянное напряжение с помощью регулируемого (и коммутируемого) импульсного преобразователя (вторая ступень регулирования), понижается до напряжения, величина которого несколько превышает напряжение в нагрузке прибора. Регулятор-стабилизатор напряжения/тока с низким падением напряжения на регулирующих элементах схемы, преобразует пониженное напряжение в выходное напряжение/ток с требуемыми параметрами. Заключительная - прецизионная регулировка выходных параметров осуществляется с помощью цифровой петли автоматического регулирования.

Метрологические параметры источника базируются на точности измерения АЦП (16 разрядов, сигма-дельта) и масштабирующих цепей, сохраняемой в течение интервала между поверками. Выходное напряжение и ток нагрузки измеряются АЦП, значения измеренных величин используются для точной подстройки выходных параметров источника и представляются на цифровых индикаторах напряжения и тока, расположенных на передней панели.

В источнике отсутствуют аналоговые подстроечные элементы. Все корректировки параметров осуществляются численными коэффициентами, хранящимися в энергонезависимой памяти.

Выходные параметры источника можно устанавливать как с помощью органов ручного управления - кнопок, так и с помощью внешнего компьютера, для чего используется интерфейс связи.

Источник снабжен защитой от короткого замыкания, от перегрузки по току, от перегрева, от превышения входного напряжения. В случае короткого замыкания или перегрузки по току произойдёт ограничение выходного тока. При перегреве источника автоматически отключится выходное напряжение.

Источник отличается широким диапазоном устанавливаемых напряжений (1-75 В) и токов (0,01-40 А) при соблюдении условия не превышения максимальной выходной мощности 600 Вт (обеспечивается автоматически).

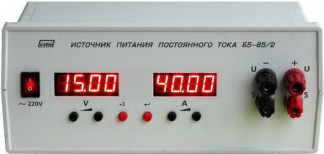

Общий вид источника представлен на рисунке 1. Место нанесения поверительного клейма указано на рисунке 2.

Программное обеспечение (ПО) источников записывается в память программ управления микроконтроллера на этапе производства и в процессе эксплуатации его изменение невозможно. Программное обеспечение для управления источником устанавливается на управляющий компьютер с помощью прилагаемого компакт-диска

Защита программного обеспечения от непреднамеренных и преднамеренных действий соответствует среднему уровню защиты по Р 50.2.077-2014.

Идентификационные данные программного обеспечения приведены в таблице 1.

Идентификационное наименование ПО

USP300

Номер версии (идентификационный номер) ПО

1.2.х.х

Цифровой идентификатор ПО

9d2fc903a9adfcf72e5db4ead05ce1ec

Другие идентификационные данные, если имеются

-

Технические характеристики

Основные метрологические и технические характеристики источников представлены в таблице 2.

Таблица 2 - Основные технические характеристики

Диапазон воспроизведения выходного напряжения (Uвых), В

от 1,0 до 75

Шаг установки Uвых, В

0,01

Диапазон воспроизведения выходного тока (1вых), А: при выходном напряжении не более 15 В при выходном напряжении более 15 В

от 0,01 до 40,0

от 0,01 до 1вых=600/ивых

Шаг установки 1вых, А

0,01

Пределы допускаемой основной абсолютной погрешности воспроизведения выходного напряжения, В

± (0,00Швых + 0,005)

Пределы допускаемой основной абсолютной погрешности воспроизведения выходного тока, А

± (0,0051вых +0,005)

Нестабильность выходного напряжения источника при изменении напряжения питания на минус 44 В и плюс 22 В от номинального значения 220 В, не более

± (0,0005ивых +0,001)

Нестабильность выходного тока источника при изменении напряжения питания на минус 44 В и плюс 22 В от номинального значения 220 В, не более

± (0,001 1вых +0,005)

Нестабильность выходного напряжения при изменении тока нагрузки от 0 до максимального в режиме стабилизации напряжения, В, не более

± (0,001 ивых +0,005)

Нестабильность выходного тока при изменении напряжения на нагрузке от минимального до максимального в режиме стабилизации тока, В, не более

± (0,005 1вых +0,005)

Эффективное значение пульсаций выходного напряжения в режиме стабилизации напряжения, мВ, не более

5

Эффективное значение пульсаций выходного тока в режиме стабилизации тока, мА, не более

10

Нестабильность выходного напряжения от времени (дрейф выходного напряжения) за 24 ч, В, не более

± (0,001 ивых +0,005)

Нестабильность выходного тока от времени (дрейф выходного тока) за 24 ч, А, не более

± (0,001 1вых +0,005)

Время установления рабочего режима, минут, не более

15

Полная мощность потребляемая, от сети, В А, не более

800

Нормальные условия эксплуатации:

0/'~'

- температура окружающего воздуха, С

от 15 до 30;

- относительная влажность воздуха, %

от 30 до 80 (при температуре 25 0С);

- напряжение питающей сети, В

от 209 до 231

Рабочие условия эксплуатации:

- температура окружающего воздуха, °С

от +5 до +40

- относительная влажность окружающего воздуха, %

90 (при температуре +25 °С)

- напряжение питающей сети, В

от 176 до 242

Норма средней наработки на отказ (Т0) в рабочих условиях эксплуатации, ч, не менее

40000

Г амма-процентный срок службы (Тслу) при g =90 %, лет, не менее

10

Среднее время восстановления работоспособного состояния (Тв) источника, минут, не более

120

Масса источника, кг, не более

2,9

Г абаритные размеры источника, мм, не более

260х210х110.

Источник обеспечивает установку и измерение выходных значений тока и напряжения в режиме дистанционного управления через интерфейс связи.

Знак утверждения типа

наносится на переднюю панель источника методом офсетной печати, и на титульный лист руководства по эксплуатации и формуляра - типографским способом.

Комплектность

В комплект поставки прибора входят:

-    источник питания Б5-85/2;

-    руководство по эксплуатации;

-    формуляр;

-    кабель питания;

-    кабель соединительный;

-    перемычка;

-    коробка упаковочная.

-    CD с программным обеспечением (ПО);

-    интерфейсный кабель.

Поверка

осуществляется по разделу 14 «Поверка» руководства по эксплуатации КМСИ.436238.009 РЭ, утвержденному руководителем ГЦИ СИ «ФБУ Краснодарский ЦСМ» в апреле 2015 г.

Наименование и тип средства поверки

Номер в Г осреестре

Вольтметр универсальный цифровой В7-38

8730-82

Милливольтметр В3-39

3282-72

Ваттметр ЩВ02

27020-04

Мультиметр В 7-64

16688-97

Мера электрического сопротивления однозначная Р322

1737-63

Сведения о методах измерений

Методика воспроизведения напряжения и силы постоянного тока описана в документе КМСИ.436238.009 РЭ «Источники питания постоянного тока Б5-85/2. Руководство по эксплуатации»

Нормативные и технические документы, устанавливающие требования к источникам питания постоянного тока Б5-85/2

ГОСТ 22261-94 «Средства измерений электрических и магнитных величин. Общие технические условия».

ГОСТ 8.022-91. «ГСИ. Государственный первичный эталон и государственная поверочная схема для средств измерений силы постоянного электрического тока в диапазоне 1 10-16 30 А».

ГОСТ 8.027-2001 «Государственная поверочная схема для средств измерений постоянного электрического напряжения и электродвижущей силы».

ГОСТ 12.2.091-2012 «Безопасность электрического оборудования для измерения, управления и лабораторного применения. Часть 1. Общие требования».

ГОСТ Р 51522.1-2011 «Совместимость технических средств электромагнитная. Электрическое оборудование для измерения, управления и лабораторного применения. Часть 1. Общие требования и методы испытаний».

ГОСТ 30804.3.2-2013 «Совместимость технических средств электромагнитная. Ограничения изменений напряжения, колебаний напряжения и фликера в низковольтных системах электроснабжения общего назначения. Технические средства с потребляемым током не более 16А (в одной фазе), подключаемые к электрической сети при несоблюдении определенных условий подключения. Нормы и методы испытаний».

ГОСТ 30804.3.3-2013 «Совместимость технических средств электромагнитная. Эмиссия гармонических составляющих тока техническими средствами с потребляемым током не более 16А (в одной фазе). Нормы и методы испытаний».

КМСИ.436238.009 ТУ «Источники питания постоянного тока Б5-85/2. Технические условия».
