| Номер в госреестре | 61497-15 |
| Наименование СИ | Генераторы сигналов высокочастотные |
| Обозначение типа СИ | N9310A |
| Изготовитель | "Keysight Technologies Company Ltd.", Китай |
| Год регистрации | 2015 |
| Срок свидетельства | 01.09.2021 |
| МПИ (интервал между поверками) | 1 год |
| Стоимость поверки | Узнать стоимость |
| Описание типа | скачать |
| Методика поверки | скачать |
Генераторы сигналов высокочастотные N9310A (далее генераторы) предназначены для генерирования стабильных по частоте и мощности немодулированных электромагнитных колебаний и электромагнитных колебаний с различными видами модуляции в диапазоне частот от 9 кГц до 3000 МГц.
Принцип действия приборов основан на формировании задающего высокостабильного сигнала генератором опорной частоты (внутренним или внешним) и расширении частотного диапазона высокочастотным синтезатором. С выхода синтезатора сигнал поступает на усилитель и выходной аттенюатор, далее на выходной разъем. Кроме воспроизведения немодулированного сигнала предусмотрены режимы амплитудной, частотной, фазовой и импульсной модуляций (внутренней и внешней), режим качания частоты и уровня, режим векторной модуляции.
Генераторы выполнены в корпусе настольного исполнения. На передней панели генераторов расположены: жидкокристаллический дисплей для отображения режимов работы и значений параметров воспроизводимых сигналов; ряд кнопок, обеспечивающих выбор требуемых режимов работы и установку параметров; разъем основного выхода прибора для выдачи различных видов сигналов; разъем выхода низкочастотного генератора и разъем интерфейса дистанционного управления USB.
На задней панели генераторов расположены: разъем сетевого питания; разъемы внешнего запуска, выхода и входа сигнала опорной частоты 10 МГц (2 МГц, 5 МГц); разъемы для входа внешнего аналогового модулирующего сигнала, разъемы для входа внешних модулирующих сигналов векторной модуляции; разъемы USB интерфейса; разъем для подключения внешнего монитора.

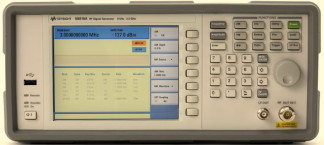

Внешний вид генераторов и места заводского опломбирования представлены на рисунках 1 и 2.
Рисунок 2
Программное обеспечение установлено на внутренний микропроцессор и выполняет функции управления режимами работы, обработки и представления измерительной информации. ПО не влияет на метрологические характеристики прибора.
Уровень защиты программного обеспечения от непреднамеренных и преднамеренных изменений соответствует уровню «низкий» согласно Р 50.2.077-2014.
Общие сведения о программном обеспечении приведены в таблице 1.
Таблица 1
| Идентификационные данные (признаки) | Значение |
| Идентификационное наименование ПО | N9310A RF Signal Generator Firmware |
| Номер версии (идентификационный номер) ПО | А.02.20 и выше |
| Цифровой идентификатор ПО | нет данных |
| Алгоритм вычисления | MD5 |
Таблица 2
| Параметр | Диапазон, погрешность |
| Частотные параметры | |
| Диапазон частот выходного сигнала | от 9 кГц до 3 ГГц |
| Разрешение, Гц | 0,1 |
| Частота внутреннего опорного генератора, МГц | 10 |
| Пределы допускаемой относительной погрешности установки частоты внутреннего опорного генератора - опция PFR | ± 1- 10-6 ± 1- 10-7 |
| Параметры выходной мощности | |||
| Диапазон установки мощности выходного сигнала на нагрузке 50 Ом, дБмВт | от минус 127 до плюс 13 | ||
| Разрешение, дБ | 0,1 | ||
| Пределы допускаемой абсолютной погрешности установки мощности выходного сигнала1, дБ | ± 1 | ||
| Параметры формы сигнала | |||
| Уровень гармонических составляющих синусоидального сигнала по отношению к уровню сигнала несущей частоты2, дБн | < минус 30 | ||
| Уровень негармонических составляющих синусоидального сигнала по отношению к уровню сигнала несущей частоты3, дБн | < минус 50 | ||
| Параметры модуляции Частотная модуляция: | |||
| Диапазон частот несущей частоты | от 100 кГц до 3 ГГц | ||
| Диапазон модулирующих частот | от 20 Гц до 80 кГц | ||
| Диапазон установки девиации частоты | от 20 Гц до 100 кГц | ||
| Пределы допускаемой абсолютной погрешности установки девиации частоты AF4 | ±(5x10-2xAF + 300) Гц | ||
| Коэффициент гармоник огибающей ЧМ сигнала5, % | < 1 | ||
| Амплитудная модуляция: | |||
| Диапазон частот несущей частоты | от 100 кГц до 3 ГГц | ||
| Диапазон модулирующих частот | от 20 Гц до 20 кГц | ||
| Диапазон установки коэффициента амплитудной модуляции (Кам), % | от 0 до 100 | ||
| Пределы допускаемой абсолютной погрешности установки коэффициента амплитудной модуляции Кам6 | ± (0,05Кам + 0,2) % | ||
| Коэффициент гармоник огибающей АМ сигнала , % | < 2 | ||
| Фазовая модуляция: | |||
| Диапазон частот несущей частоты | от 100 кГц до 3 ГГц | ||
| Диапазон модулирующих частот Гм | от 300 Гц до 20 кГц | ||
| Диапазон установки девиации фазы | (0.. .10) рад при Гм < 10 кГц (0...5) рад при 10 кГц < Гм < 20 кГц | ||
| Пределы допускаемой абсолютной погрешности 8 установки девиации фазы АФ | ±(5х10-2хАФ + 0,2) рад | ||
| Коэффициент гармоник огибающей ФМ сигнала9, % | < 1,5 | ||
Примечания
1 Частота F >100 кГц, мощность выходного сигнала Р > минус 120 дБмВт.
Частота несущей F > 1 МГц, мощность выходного сигнала Р = 0 дБмВт.
Отстройка от несущей частоты >10 кГц, мощность выходного сигнала Р = 0 дБмВт.
4 Модулирующая частота Гм = 1 кГц, мощность выходного сигнала Р = 0 дБмВт, AF =
: 50 кГц. : 50 кГц. = 80 %. = 80 %.
5 Модулирующая частота Гм = 1 кГц, мощность выходного сигнала Р = 0 дБмВт, AF =
6 Модулирующая частота Гм = 1 кГц, мощность выходного сигнала Р = 0 дБмВт, Кам Модулирующая частота Гм = 1 кГц, мощность выходного сигнала Р = 0 дБмВт, Кам Модулирующая частота Гм = 1 кГц.
9 Модулирующая частота Гм = 1 кГц, АФ = 5 рад.
| Импульсная модуляция: | ||
| Диапазон установки периода модулирующего импульсного сигнала | от 200 мкс до 2 с | |
| Диапазон установки длительности модулирующего импульсного сигнала | от 100 мкс до 1 с | |
| Длительность фронта и спада выходных радиоимпульсов, мкс | < 3 | |
| Ослабление сигнала рабочей частоты в паузе между импульсами, дБ | > 40 | |
| У словия эксплуатации и массогабаритные характеристики | ||
| У словия эксплуатации | температура: от плюс 5 до плюс 45 0С относительная влажность воздуха: (30-80) % атмосферное давление: (84-106) кПа | |
| Масса, кг | не более 9,5 | |
| Геометрические размеры (ширинахглубинахвысота), мм | 320x400x132,5 | |
| Питание прибора, В | (100.. .240) частотой (50.. .60) Гц | |
Знак утверждения типа наносится на лицевую панель генератора при изготовлении шильда и на титульный лист паспорта типографским способом.
(шт.)
1. Г енератор сигналов высокочастотный..................................................1
2. Шнур питания..................................................................................1
3. Руководство по эксплуатации...............................................................1
4. Методика поверки МП РТ 2233-2015.....................................................1
5. Упаковочная тара..............................................................................1
осуществляется по документу МП РТ 2233-2015 «ГСИ. Генераторы сигналов высокочастотные N9310A. Методика поверки», утвержденному ФБУ «Ростест-Москва» 23.04.2015 г.
Основные средства поверки:
- стандарт частоты рубидиевый GPS-12RR, Госреестр 43830-10, ПГ ± 5-10-10 за 1 год;
- анализатор спектра Е4443А, Госреестр 56128-14 (опция 233), диапазон частот 3 Гц -6,7 ГГц, погрешность измерения амплитуды на частотах до 3 ГГц, ± 0,3 дБ;
- блок измерительный ваттметра N1914A с преобразователем Е9304А, Госреестр 57386-14, диапазон частот от 9 кГц до 6 ГГц, ± 0,1 дБ;
- частотомер универсальный CNT-90XL, Госреестр 41567-09, погрешность измерения частоты ± 2-10" за 1 год.
Методы измерений изложены в Руководстве по эксплуатации на генераторы сигналов высокочастотные N9310A.
Нормативные и технические документы
1. ГОСТ 22261-94 “Средства измерений электрических и магнитных величин. Общие технические условия”.
2. Техническая документация изготовителя фирмы «Keysight Technologies Company Ltd.», Китай.
