Весы электронные вагонные тензометрические ВЭВ-Т, 61498-15

Назначение

Весы электронные вагонные тензометрические ВЭВ-Т (далее - весы) предназначены для измерений массы порожних и груженых железнодорожных вагонов (включая цистерны), вагонеток, составов из них и специализированных рельсовых транспортных средств (далее - вагонов) путем:

-    потележечного взвешивания в движении вагонов, в том числе с жидкими грузами кинематической вязкости не менее 59 мм2/с;

-    повагонного взвешивания в движении и в режиме статического взвешивания вагонов, в том числе с жидкими грузами любой вязкости.

Описание

Весы состоят из следующих модулей:

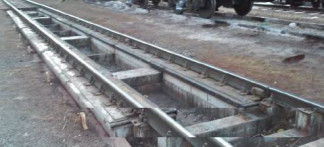

-    грузоприемное устройство (далее - ГПУ) может иметь от одной до четырех грузоприемных платформ (далее - ГПП). Каждая ГПП опирается на четыре аналоговых или цифровых весоизмерительных датчика (далее — датчик).

-    прибор весоизмерительный ПВ-15 или ПВИ (применяются только в сочетании с весоизмерительными датчиками с аналоговым выходным сигналом), выполняет аналого-цифровое преобразование и первичную обработку выходного сигнала датчиков.

-    программно-технический комплекс (далее - ПТК), на базе персонального компьютера.

ПТК включает в себя программное обеспечение «ПО «Весы вагонные», осуществляющее окончательную обработку измерительной информации и отображение результатов измерений. ПТК применяется только при использовании датчиков с аналоговым выходным сигналом.

-    прибор весоизмерительный WE2111 (индикатор по Т.2.2.2 ГОСТ OIML R 76-1-2011), изготовитель - «Hottinger Baldwin Messtechnik GmbH», Германия.

Весоизмерительные датчики, используемые в составе весов:

-    датчики весоизмерительные тензорезисторные С, модификации С16А и C16i (Госреестр № 60480-15);

-    датчики весоизмерительные тензорезисторные ZS, NHS, YBS, GZLB, модификация ZS (Госреестр № 57674-14);

-    датчики весоизмерительные балочные из нержавеющей стали, модификация SB2 (Гос-реестр №46027-10);

-    датчики весоизмерительные тензорезисторные WBK (Госреестр №56685-14).

” *

>¥

ПВ-15    WE2111    ПВИ

Принцип действия весов основан на преобразовании деформации упругого элемента датчика, возникающей под действием силы тяжести взвешиваемого груза, в аналоговый или цифровой сигнал, пропорциональный массе груза. Далее этот сигнал обрабатывается, и измеренное значение массы выводится на дисплей индикатора или монитор.

Весы снабжены следующими основными устройствами и функциями:

а)    режим взвешивания в движении:

-    устройство полуавтоматической и автоматической установки нуля;

-    определения направления и скорости движения;

-    сигнализации о превышении предела допускаемой скорости движения при взвешивании;

-    распознавания локомотива с последующим исключением значения его массы из результатов измерений;

-    определения поосной и потележечной нагрузок от вагона, с вычислением разности нагрузок на борта и тележки вагона, с расчетом и отображением проекции центра масс взвешиваемого вагона.

б)    режим статического взвешивания (в скобках указаны соответствующие пункты ГОСТ OIML R 76-1-2011):

-    устройство полуавтоматической установки на нуль (T.2.7.2.2);

-    устройство автоматической установки на нуль (T.2.7.2.3);

-    устройство первоначальной установки на нуль (Т.2.7.2.4);

-    устройство слежения за нулем (T.2.7.3);

-    устройство уравновешивания тары - устройство выборки массы тары (T.2.7.4.1);

-    устройство предварительного задания массы тары (Т.2.7.5);

-    долговременное хранение измерительной информации (Т.2.8.5);

-    режим работы многоинтервальных весов весов (4.20);

Модификации весов имеют обозначения вида ВЭВ-Т-[1] [2]-[3] ([4/5]; [5/6]; [7];), расшифровка обозначений приведена в таблице 1.

Таблица 1 — Модификации весов

Класс точности весов по ГОСТ 30414-96 и значения наибольшего предела взвешивания НПВ, наименьшего предела взвешивания НмПВ, дискретность d (для взвешивания в движении), а так же класс точности весов по ГОСТ OIML R 76-1-2011 и значения максимальной нагрузки Max (Махi поддиапазонов взвешивания многоинтервальных весов), минимальной нагрузки Min, поверочного интервала e (e поддиапазонов взвешивания многоинтервальных весов) наносятся на маркировочную табличку, закрепляемую на ГПУ и/или индикаторе весов.

Примеры схемы пломбировки от несанкционированного доступа приведены на рисунке 3.

ti1 Ъ1 ta1-

Схема пломбировки прибора весоизмерительного ПВ-15

Пломбировка доступа к переключателю режимов настройки и юстировки на передней панели корпуса прибора весоизмерительного WE2111

Поверительное клеймо ставится на пломбу, установленную в углубление для одного из четырех болтов, крепящих крышку корпуса

Программное обеспечение

Программное обеспечение (далее — ПО) приборов весоизмерительных ПВ-15 является встроенным, используется в стационарной (закрепленной) аппаратной части с определенными программными средствами.

В приборах весоизмерительных ПВ-15 защита от несанкционированного доступа к настройкам и данным измерений обеспечивается невозможностью изменения ПО без применения специализированного оборудования производителя.

Программное обеспечение «ПО «Весы вагонные» является автономным и состоит из метрологически значимой и метрологически незначимой части.

Метрологически значимая часть защищена от случайных или намеренных изменений следующим образом:

а)    после запуска программы проводится автоматическое вычисление контрольной суммы по машинному коду (контрольная сумма по CRC-32 со скрытым полиномом) и сравнение результата с хранящимся в исполняемом файле TenSibScales.exe фиксированным значением.

б)    для защиты от незаконного распространения ПО используется электронный ключ. При запуске программы проверяется соответствие версии «ПО «Весы вагонные» с информацией о версии, хранящейся в электронном ключе. В случае несовпадения версий, «ПО «Весы вагонные» запускается в демонстрационном режиме без возможности проведения измерений.

в)    используется разграничение прав доступа к режимам работы весов (взвешивание, настройка, юстировка) с помощью пароля;

г)    изменение ПО весов через интерфейс пользователя невозможно;

д)    при изменении метрологически значимых параметров юстировки и настройки формируется соответствующая запись в журнале событий, хранящемся в энергонезависимой памяти;

е)    хранение данных осуществляется на жестком диске ПТК в качестве запоминающего средства и осуществляется в зашифрованном виде (с использованием контрольной суммы по CRC-32 со скрытым полиномом).

Программное обеспечение (далее - ПО) приборов весоизмерительных WE2111 является встроенным, используется в стационарной (закрепленной) аппаратной части.

Защита от несанкционированного доступа к настройкам и данным измерений обеспечивается защитной пломбой, которая ограничивает доступ к переключателю настройки и юстировки, находящемуся на печатной плате. Изменение метрологически значимых параметров, настройка и юстировка не могут быть осуществлены без нарушения защитной пломбы, вскрытия корпуса и изменения положения переключателя настройки и юстировки.

При изменении метрологически значимых параметров юстировки и настройки изменяются показания несбрасываемого счетчика, которые отображаются на дисплее при включении прибора. Идентификационные данные ПО и значение несбрасываемого счетчика отображаются при включении прибора, а так же доступны для просмотра во время работы прибора при нажатии специальной комбинации клавиш.

Защита от преднамеренных и непреднамеренных воздействий соответствует уровню «высокий» по Р 50.2.077-2014.

Таблица 2

Примечания:

1)    Номер версии метрологически значимой части WeightLib.dll

2)    Обозначение «х» не относится к метрологически значимому ПО.

Технические характеристики

Диапазон температуры для ГПУ, °С:

-    при использовании датчиков С16А...............................................от минус 50 до плюс 50;

-    при использовании датчиков СШ,................................................от минус 50 до плюс 50;

-    при использовании датчиков ZS и WBK......................................от минус 10 до плюс 40;

-    при использовании датчиков SB2..................................................от минус 30 до плюс 40;

Диапазон температуры для WE2111,°С.........................................................от минус 10 до плюс 40.

Диапазон температуры для ПТК,°С...............................................................от минус 10 до плюс 40.

Диапазон температуры для прибора весоизмерительного ПВ-15,°С..........от минус 50 до плюс 50.

Диапазон температуры для прибора весоизмерительного ПВИ,°С............от минус 50 до плюс 50.

Напряжение питания весов от сети переменного тока:

напряжение, В..................................................................................................................220 -10%

частота, Гц...........................................................................................................................50 ± 1

Метрологические характеристики весов при взвешивании в движении.

Наибольший предел взвешивания НПВ, т.......................................................................100; 150; 200

Наименьший предел взвешивания (НмПВ), т.....................................................................................2

Дискретность d, кг................................................................................................................................50

Направление движения при взвешивании......................................................................двустороннее

Скорость движения вагонов при взвешивании, км/ч, не более.......................................................15

Класс точности по ГОСТ 30414-96 и пределы допускаемой погрешности весов при взвешивании в движении вагонов в составе без расцепки, при первичной поверке, должны соответствовать значениям, указанным в таблице 3.

Таблица 3

Класс точности по ГОСТ 30414-96 и пределы допускаемой погрешности весов при взвешивании в движении состава из вагонов в целом, при первичной поверке, должны соответствовать значениям, указанным в таблице 4.

Таблица 4

_Всего листов 7

ляют до ближайшего большего значения, кратного дискретности весов.

Пределы допускаемой погрешности взвешивания вагонов и состава из них в эксплуатации соответствуют удвоенным значениям, приведенным в таблицах 3, 4.

Метрологические характеристики весов в режиме статического взвешивания.

Класс точности весов по ГОСТ OIML R 76-1-2011 ........................................................III (средний)

Модификации весов, максимальная нагрузка Мах (Махi поддиапазонов взвешивания многоинтервальных весов), поверочный интервал е (е поддиапазонов взвешивания многоинтервальных весов), число поверочных интервалов n (n\ поддиапазонов взвешивания многоинтервальных весов), действительная цена деления d (di поддиапазонов взвешивания многоинтервальных весов) приведены в таблицах 5, 6.

Таблица 5 - Однодиапазонные весы

Таблица 6 - Многоинтервальные весы

Диапазон уравновешивания тары.........................................................................................100 % Maxr

Знак утверждения типа

наносится на маркировочные таблички, расположенные на корпусе индикатора (весоизмерительного прибора) и/или ГПУ, а также типографским способом на титульные листы эксплуатационной документации.

Комплектность

Весы......................................................................................................................................1 шт.

Паспорт....................................

1 экз. 1 экз.

Руководство по эксплуатации

Поверка

Поверка весов при взвешивании в движении осуществляется в соответствии с ГОСТ Р 8.598-2003 «ГСИ. Весы для взвешивания железнодорожных транспортных средств в движении. Методика поверки».

Поверка весов в статическом режиме взвешивания осуществляется в соответствии с ГОСТ OIML R 76-1-2011 «Весы неавтоматического действия. Часть 1. Метрологические и технические требования. Испытания» Приложение ДА «Методика поверки весов».

Идентификационные данные, а также процедура идентификации ПО приведены в руководстве по эксплуатации.

Основные средства поверки:

- контрольные весы и контрольный состав по ГОСТ Р 8.598-2003;

Лист № 7 Всего листов 7

- гири, соответствующие классу точности М1, М1-2 по ГОСТ OIML R 111-1-2009.

Сведения о методах измерений

«Весы электронные вагонные тензометрические ВЭВ-Т». Руководство по эксплуатации»

Н.010.00 РЭ, раздел 6 «Порядок работы».

Нормативные и технические документы, устанавливающие требования к весам электронным вагонным тензометрическим ВЭВ-Т

1.    ГОСТ 30414-96 «Весы для взвешивания транспортных средств в движении. Общие технические требования».

2.    ГОСТ OIML R 76-1-2011 «Весы неавтоматического действия. Часть 1. Метрологические и технические требования. Испытания».

3.    ГОСТ 8.021-2005 «Государственная система обеспечения единства измерений. Государственная поверочная схема для средств измерений массы».

4.    ТУ 4274-002-74871749-2015 «Весы электронные вагонные тензометрические ВЭВ-Т». Технические условия».
