| Номер в госреестре | 61502-15 |
| Наименование СИ | Весы крановые |
| Обозначение типа СИ | КРАВЕС |
| Изготовитель | ООО "Инженерный центр "АСИ", г.Кемерово |
| Год регистрации | 2015 |
| Срок свидетельства | 02.12.2025 |
| МПИ (интервал между поверками) | 1 год |
| Описание типа | скачать |
| Методика поверки | скачать |
Весы крановые КРАВЕС (далее - весы) предназначены для определения массы различных грузов, транспортируемых краном, тельфером и другими грузоподъемными устройствами.
Весы состоят из тензорезисторного датчика с силовыводящими узлами верхнего и нижнего элементов подвеса, скоб для подвески корпуса весов, со встроенным устройством обработки аналоговых данных (далее - УОАД). Органы управления и дисплей весов в зависимости от модификации располагаются на весах и/или на пульте дистанционного управления, реализованного на базе мобильного устройства.
Модификации весов имеют обозначения вида КРАВЕС-[1] / [2] [3] расшифровка обозначений приведена в таблице 1.
Таблица 1
| Позиция | Обозначение | Расшифровка |
| [1] | (см. Таблицу 3) | Максимальная нагрузка (т) |
| [2] | (см. Таблицу 3; 4) | Порядковый номер модификации |
| [3] | П; ПД; ПД2 | Индекс отсутствует - пульт дистанционного управления отсутствует, органы управления и дисплей на корпусе весов; П - органы управления на пульте дистанционного управления, дисплей на корпусе весов; ПД - органы управления и дисплей на пульте дистанционного управления, органы управления и дисплей на корпусе весов отсутствуют; ПД2 - органы управления и дисплей на пульте дистанционного управления и на корпусе весов. |

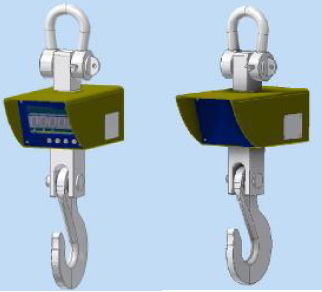

Примеры общего вида весов представлены на рисунке 1.
Модификация весов Модификация весов
КРАВЕС-15/1 КРАВЕС-15/1 ПД
Рисунок 1 - Примеры общего вида весов
Лист № 2 Всего листов 5
Принцип действия весов основан на преобразовании деформации упругого элемента датчика, возникающей под действием силы тяжести взвешиваемого груза, в аналоговый электрический сигнал, изменяющийся соответственно массе груза. Далее этот сигнал преобразуется в цифровой код встроенным УОАД. Результаты взвешивания отображаются на дисплее. Питание весов осуществляется от аккумулятора.
В весах предусмотрены следующие устройства:
- устройство первоначальной установки нуля;
- устройство слежения за нулем;
- устройство полуавтоматической установки нуля;
- устройство выборки массы тары.
Программное обеспечение «Весы крановые» (далее - ПО) весов является встроенным и метрологически значимым.
ПО не может быть модифицировано или загружено через какой-либо интерфейс или с помощью других средств после принятия защитных мер.
Защита от несанкционированного доступа к настройкам и данным измерений обеспечивается невозможностью изменения ПО без применения специализированного оборудования производителя. Изменение ПО через интерфейс пользователя невозможно. Кроме того, доступ к параметрам юстировки и настройки возможен только при нарушении пломбы и изменения положения переключателя настройки или перемычки на печатной плате.
Конструкция весов исключает возможность несанкционированного влияния на ПО СИ и измерительную информацию.
Идентификационные признаки ПО «Весы крановые» отображаются на дисплее при включении и приведены в таблице 2.
Таблица 2
| Идентификационные данные (признаки) | Значение |
| Идентификационное наименование ПО | — |
| Номер версии (идентификационный номер ПО) | 3.12ХХ |
| Цифровой идентификатор ПО | — |
| Другие идентификационные данные, если имеются | отсутствуют |
| Примечание: 1) ХХ — обозначение номера версии метрологически незначимой части ПО. | |
Защита ПО от преднамеренных и непреднамеренных изменений соответствует высокому уровню по Р 50.2.077 - 2014.
Схема пломбирования весов от несанкционированного доступа представлена на рисунке 2.
Крышка, закрывающая кнопку калибровки, пломбируется пломбой или пломбой в виде наклейки
Передняя панель весов пломбируется пломбой или пломбой в виде наклейки
Максимальная нагрузка (Мах), минимальная нагрузка (Min), действительная цена деления (d), поверочный интервал (е), пределы допускаемой погрешности при поверке, число поверочных интервалов (n) весов представлены в таблице 3.
Таблица 3
| Модификация | Мах, т | Min, т | d = е, кг | Диапазоны взвешивания | Пределы допускаемой погрешности при поверке, кг | Число поверочных интервалов (n) |
| КРАВЕС-1/1 | 1 | 0,01 | 0,5 | От 0,01 до 0,25 т включ. | ±0,25 | 2000 |
| От 0,25 до 1 т включ. | ±0,5 | |||||
| КРАВЕС-2/1 | 2 | 0,02 | 1 | От 0,02 до 0,5 т включ. | ±0,5 | 2000 |
| Св. 0,5 до 2 т включ. | ±1 | |||||
| КРАВЕС-3/1 | 3 | 0,02 | 1 | От 0,02 до 0,5 т включ. | ±0,5 | 3000 |
| От 0,5 до 2 т включ. | ±1 | |||||
| Св. 2 до 3 т включ. | ±1,5 | |||||
| КРАВЕС-5/1 | 5 | 0,04 | 2 | От 0,04 до 1 т включ. | ±1 | 2500 |
| От 1 до 4 т включ. | ±2 | |||||
| Св. 4 до 5 т включ. | ±3 | |||||
| КРАВЕС-10/1 | 10 | 0,1 | 5 | От 0,1 до 2,5 т включ. | ±2,5 | 2000 |
| Св. 2,5 до 10 т включ. | ±5 | |||||
| КРАВЕС-10/2 | 10 | 0,2 | 10 | От 0,2 до 5 т включ. | ±5 | 1000 |
| Св. 5 до 10 т включ. | ±10 | |||||
| КРАВЕС-10/3 | 10 | 0,4 | 20 | От 0,4 до 10 т включ. | ±10 | 500 |
| КРАВЕС-15/1 | 15 | 0,1 | 5 | От 0,1 до 2,5 т включ. | ±2,5 | 3000 |
| Св. 2,5 до 10 т включ. | ±5 | |||||
| Св. 10 до 15 т включ. | ±7,5 | |||||
| КРАВЕС-15/2 | 15 | 0,2 | 10 | От 0,2 до 5 т включ. | ±5 | 1500 |
| Св. 5 до 15 т включ. | ±10 | |||||
| КРАВЕС-15/3 | 15 | 0,4 | 20 | От 0,4 до 10 т включ. | ±10 | 750 |
| Св. 10 до 15 т включ. | ±20 | |||||
| КРАВЕС-20/1 | 20 | 0,2 | 10 | От 0,2 до 5 т включ. | ±5 | 2000 |
| Св. 5 до 20 т включ. | ±10 | |||||
| КРАВЕС-20/2 | 20 | 0,4 | 20 | От 0,4 до 10 т включ. | ±10 | 1000 |
| Св. 10 до 20 т включ. | ±20 | |||||
| КРАВЕС-25/1 | 25 | 0,2 | 10 | От 0,2 до 5 т включ. | ±5 | 2500 |
| Св. 5 до 20 т включ. | ±10 | |||||
| Св. 20 до 25 т включ. | ±15 | |||||
| КРАВЕС-30/1 | 30 | 0,2 | 10 | От 0,2 до 5 т включ. | ±5 | 3000 |
| Св. 5 до 20 т включ. | ±10 | |||||
| Св. 20 до 30 т включ. | ±15 | |||||
| КРАВЕС-30/2 | 30 | 0,4 | 20 | От 0,4 до 10 т включ. | ±10 | 1500 |
| Св. 10 до 30 т включ. | ±20 | |||||
| КРАВЕС-50/1 | 50 | 0,4 | 20 | От 0,4 до 10 т включ. | ±10 | 2500 |
| Св. 10 до 40 т включ. | ±20 | |||||
| Св. 40 до 50 т включ. | ±30 | |||||
| КРАВЕС-50/2 | 50 | 1 | 50 | От 1 до 25 т включ. | ±25 | 1000 |
| Св. 25 до 50 т включ. | ±50 |
Лист № 4 Всего листов 5
Пределы допускаемой погрешности в эксплуатации равны удвоенному значению пределов допускаемой погрешности при поверке.
....................средний (III)
.............от 0 до 50% Max
от минус 40 до плюс 50
.................от 10,5 до 14,4
..................................2000;
....................................600;
....................................600.
....................................500
......................................12
...................................0,92
Класс точности по ГОСТ OIML R 76 - 1 - 2011
Диапазон устройства выборки массы тары...........
Диапазон температуры весов, °С..........................
Параметры электрического питания:
- напряжение, В..........................................
Габаритные размеры весов, мм:
- длина, не более.........................................
- ширина, не более.....................................
- высота, не более.......................................
Масса весов, кг, не более.......................................
Полный средний срок службы, лет, не менее.....
Вероятность безотказной работы за 2000 ч........
наносится на маркировочную табличку, расположенную на корпусе весов, а также на титульные листы эксплуатационной документации.
Весы....................................................................................................................................1 компл.
Руководство по эксплуатации...............................................................................................1 экз.
осуществляется по методике поверки МП 15-13/1-15 «Весы крановые КРАВЕС. Методика поверки», утверждённой ФБУ «Кемеровский ЦСМ» 9.02.2015 г.
Основные средства поверки:
- гири, соответствующие классу точности М1, М1-2, М2 по ГОСТ OIML R 111 -1 - 2009;
- силовоспроизводящие машины, соответствующие рабочим эталонам 1-го разряда по ГОСТ 8.640-2014;
приведены в разделе 6 «Порядок работы» документа «Весы крановые КРАВЕС. Руководство по эксплуатации».
Нормативные и технические документы, устанавливающие требования к весам крановым КРАВЕС
1. ГОСТ OIML R 76- 1 - 2011 «Весы неавтоматического действия. Часть 1. Метрологические и технические требования. Испытания»;
2. ТУ 4274-040-10897043-2014 «Весы крановые КРАВЕС. Технические условия».
| Зарегистрировано поверок | 300 |
| Поверителей | 16 |
| Актуальность данных | 21.11.2024 |
