Государственный реестр средств измерений

Генераторы сигналов низкочастотные Г3-139, 61519-15

61519-15
Генератор сигналов низкочастотный Г3-139 (далее по тексту - генератор) представляет собой источник синусоидального электрического сигнала с нормированными характеристиками по частоте и напряжению, предназначен для исследования, настройки и испытаний приборов и систем, используемых в радиоэлектронике, связи, автоматике, вычислительной и измерительной технике.
Карточка СИ
Номер в госреестре 61519-15
Наименование СИ Генераторы сигналов низкочастотные
Обозначение типа СИ Г3-139
Изготовитель ООО "НПП "Радио, приборы и связь", г.Нижний Новгород
Год регистрации 2015
Срок свидетельства 01.09.2025
МПИ (интервал между поверками) 2 года
Стоимость поверки Узнать стоимость
Описание типа скачать
Методика поверки скачать

Назначение

Генератор сигналов низкочастотный Г3-139 (далее по тексту - генератор) представляет собой источник синусоидального электрического сигнала с нормированными характеристиками по частоте и напряжению, предназначен для исследования, настройки и испытаний приборов и систем, используемых в радиоэлектронике, связи, автоматике, вычислительной и измерительной технике.

Описание

Принцип действия генератора основан на способе прямого цифрового синтеза сигнала требуемой частоты от опорного кварцевого генератора.

Синтезированный синусоидальный сигнал поступает на фильтр нижних частот, предварительный усилитель и далее через усилитель напряжения и систему аттенюаторов на выход прибора. Для стабилизации амплитуды сигнала синтезатор частоты с выхода предварительного усилителя охвачен кольцом автоматического регулирования. Плавная регулировка амплитуды сигнала осуществляется цифроаналоговым преобразователем, входящим в кольцо автоматического регулирования.

Конструктивно генератор выполнен в металлическом корпусе настольного типа.

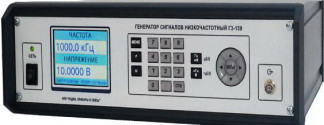

Общий вид прибора приведен на рисунке 1.

На лицевой панели генератора размещены органы управления и цветной дисплей. Управление режимами прибора, ввод, вывод данных, учет калибровочных коэффициентов выполняются встроенным одноплатным контроллером. Отображение информации осуществляется встроенным цветным дисплеем. Для дистанционного управления имеется встроенный интерфейс RS-232.

Программное обеспечение

Встраиваемое программное обеспечение для контроллера выполнено на платформе .NET Micro Framework 4.2.

В приборе имеется защита ПО контроллера от преднамеренного и непреднамеренного изменения:

-    без нарушения целостности конструкции прибора и заводских пломб невозможно удаление/замена контроллера или замена встроенного ПО.

-    доступ к калибровочным и регулировочным коэффициентам со стороны интерфейса защищен паролем.

Метрологические характеристики нормированы с учетом влияния программного обеспечения.

Идентификационные данные (признаки) метрологически значимой части программного обеспечения приведены в таблице 1.

Таблица 1

Идентификационные данные (признаки)

Значение

Идентификационное наименование программного обеспечения

LowFreqOutput_G3 -139

Номер версии (идентификационный номер) программного обеспечения

Не ниже 1.0.0

Цифровой идентификатор программного обеспечения

F133F450

Алгоритм вычисления цифрового идентификатора ПО

CRC-32

Уровень защиты программного обеспечения от непреднамеренных и преднамеренных изменений - высокий в соответствии с Р 50.2.077-2014.

Конструкция генератора исключает возможность несанкционированного влияния на ПО и измерительную информацию.

Схема пломбировки прибора от несанкционированного доступа приведена на рис 2. Позиции 1; 2 на схеме - места пломбировки прибора.

2

Технические характеристики

Диапазон частот выходного сигнала....................................................................от 10 Гц до 1 МГц.

Дискретность установки частоты:

-    в диапазоне от 10 Гц до 10 кГц..............................................................................0,1 Гц;

-    в диапазоне от 10 кГц до 100 кГц..........................................................................1 Гц;

-    в диапазоне от 100 кГц до 1000 кГц......................................................................10 Гц.

Пределы допускаемой абсолютной погрешности установки частоты,.............± (5-10-6f + 0,01) Гц,

где f - частота выходного сигнала, Гц

Диапазон установки выходного напряжения:

-    на нагрузке 600 Ом..................................................................................................от 10 В до 10 мкВ;

-    на нагрузке 50 Ом.....................................................................................................от 5 В до 10 мкВ.

Установка выходного напряжения,.........................................................................В, мВ и дБВ (децибелах относительно 1 В ).

Дискретность регулирования выходного напряжения:

-    в пределах от 1 до 10 В............................................................................................0,0001 В;

-    в пределах от 100 до 1000 мВ................................................................................0,01 мВ;

-    в пределах от 10 до 100 мВ,.....................................................................................0,001 мВ;

-    в пределах от 1 до 10 мВ..........................................................................................0,0001 мВ;

-    в пределах от 10 до 1000 мкВ................................................................................0,01 мкВ.

Пределы допускаемой относительной погрешности установки опорного уровня 1 В выходного напряжения на частоте 1 кГц при сопротивлениях нагрузки более 10 кОм (холостой ход), (600 ± 6) Ом и (50 ± 0,25) Ом в нормальных условиях эксплуатации, не более..................................................±0,005 дБ.

Неравномерность опорного уровня 1 В выходного напряжения относительно частоты 1 кГц в диапазоне частот:

-    от 100 Гц до 200 кГц...............................................................................................±0,005 дБ;

-    от 10 Гц до 100 Гц и от 200 кГц до 500 кГц........................................................±0,01 дБ;

-    свыше 500 кГц до 1000 кГц...................................................................................±0,02 дБ.

Пределы допускаемой относительной погрешности установки выходного напряжения относительно опорного уровня 1 В на нагрузках более 10 кОм, 600 Ом и 50 Ом приведены в таблице 2.

Таблица 2

Диапазон частот, кГц

Выходное напряжение, В

Пределы допускаемой относительной погрешности, дБ

от 10 до 10-1 вкл.

±0,006

от 0,01 до 200 вкл.

от 10-1 до 3,16^ 10-5 вкл.

±0,0003D

от 3,16-10-ь до 1 • 10-5

±0,05

от 10 до 10-1 вкл.

±0,01

св. 200 до 500 вкл.

от 10-1 до 3,16^ 10-5 вкл.

±0,0005D

от 3,16-10-ь до 1 • 10-5

±0,1

от 10 до 10-1 вкл.

±0,02

св. 500 до 1000

от 10-1 до 3,16^ 10-5 вкл.

±0,001D

от 3,16-10-ь до 1 • 10-5

±0,15

где D = 20 lg -jj—; Uy - установленное в генераторе напряжение в вольтах.

Нестабильность выходного напряжения за любые 3 часа работы

после времени самопрогрева 30 минут..................................................................±0,003 дБ.

Коэффициент гармоник выходного напряжения в диапазоне частот:

-    от 50 Гц до 200 кГц..................................................................................................0,02 %;

-    от 20 Гц до 50 Гц и свыше 200 кГц до 500 кГц...................................................0,05 %;

-    от 10 Гц до 20 Гц и свыше 500 кГц до 1000 кГц.................................................0,1 %.

Выходное сопротивление генератора в диапазоне напряжений, не более:

-    от 10 В до 10 мВ........................................................................................................0,06 Ом;

-    менее 10 мВ................................................................................................................1,5 Ом.

Пределы допускаемой дополнительной относительной погрешности установки опорного уровня 1 В на каждые 10 °С в интервале

рабочих температур...................................................................................................± 0,003 дБ.

Время установления рабочего режима....................................................................15 мин.

Время непрерывной работы, не менее....................................................................16 ч.

Масса генератора, не более.......................................................................................3,2 кг.

Габаритные размеры, не более..................................................................................(360 х 270 х 120) мм.

Интерфейс при работе в автоматизированных измерительных системах........RS-232.

Напряжение питания от сети переменного тока частотой (50 ± 05) Гц............(220 ± 22) В.

Потребляемая мощность не более............................................................................30 В А.

Средняя наработка на отказ генератора То, не менее...........................................15000 ч.

Рабочие условия эксплуатации:

-    температура окружающего воздуха......................................................................от 5 до 40 °С;

-    относительная влажность при температуре окружающего воздуха 25 °С.....до 90%;

-    атмосферное давление.............................................................................................от 96 до 104 кПа.

Знак утверждения типа

наносится на переднюю панель прибора методом офсетной печати. В эксплуатационной документации на титульных листах знак утверждения типа наносится типографским способом.

Комплектность

В состав комплекта поставки входят:

Генератор сигналов низкочастотный Г3-139.................................1 шт.

Кабель соединительный ВЧ...............................................................2 шт.

Нагрузка универсальная 600/50 Ом..................................................1 шт.

Шнур сетевого питания......................................................................1 шт.

Вставки плавкие ВП2Б-1В-3,15 А 250 В...........................................2 шт.

Руководство по эксплуатации РПИС.411166.015 РЭ....................1 шт.

Формуляр РПИС.411166.015 ФО....................................................1 шт.

Поверка

осуществляется по разделу 7 «Поверка прибора» Руководства по эксплуатации РПИС.411166.015 РЭ, утвержденному руководителем ФБУ «Нижегородский ЦСМ» 27 апреля 2015 г.

Перечень основных средств, применяемых при поверке, приведен в таблице.

Наименование средства поверки

Используемые основные технические характеристики СИ

Частотомер электронно-счетный Ч3-63/1

Диапазон частот от 20 Гц до 200 кГц; основная погрешность измерения ±110 6/.

Мультиметр 3458А или

Мультиметр цифровой 34401А (в качестве компаратора) и

Калибратор универсальный Н4-6 (Н4-16)

Диапазон частот от 0,01 до 40 кГц; пределы измерения переменного напряжения 100 мВ - 10В; погрешность измерения ±0,01 %.

Диапазон частот от 0,01 до 20 кГц; пределы измерения напряжения переменного тока от 100 мВ до 10 В; погрешность измерения ± 0,09 %

Диапазон частот от 0,01 до 20 кГц; погрешность воспроизведения напряжения переменного тока 1 В ± 0,021 % (±0,012 %)

Вольтметр переменного тока диодный компенсационный В3-49

Диапазон частот от 1 кГц до 1 МГц; напряжение переменного тока 1 В; погрешность измерения ± 0,05 %

Установка эталонная

для поверки мер ослабления и

магазинов затухания ЭО-01

Диапазон частот от 20 Гц до 1 МГц; пределы измерения ослабления от 0 до 120 дБ; погрешность измерения от 0,002 до 0,1 дБ

Измеритель нелинейных искажений СК6-13

Диапазон частот от 0,02 до 20 кГц; диапазон измеряемых коэффициентов гармоник от 0,003 до 1 %; погрешность измерения коэффициента гармоник ±5 %.

Анализатор спектра FSP-3

Диапазон частот от 10 кГц до 1 МГц; динамический диапазон измерения коэффициента гармоник > 86 дБ

Сведения о методах измерений

РПИС.411166.015 РЭ. «Генератор сигналов низкочастотный Г3-139». Руководство по эксплуатации.

Нормативные и технические документы, устанавливающие требования к Генераторам сигналов низкочастотным Г3-139

1.    ГОСТ 22261-94 «Средства измерений электрических и магнитных величин. Общие технические условия».
