| Номер в госреестре | 61522-15 |
| Наименование СИ | Резервуар железобетонный вертикальный цилиндрический |
| Обозначение типа СИ | ЖБР-20000 |
| Изготовитель | Управление строительства Костромской ГРЭС, г.Волгореченск (1972 год) |
| Год регистрации | 2015 |
| МПИ (интервал между поверками) | 5 лет |
| Описание типа | скачать |
| Методика поверки | скачать |
Резервуар железобетонный вертикальный цилиндрический ЖБР-20000 (далее - резервуар) предназначен для измерений объема нефтепродуктов филиала «Костромская ГРЭС» ОАО «ИНТЕР РАО - Электрогенерация».
Резервуар представляет собой заглубленную сборную железобетонную цилиндрическую конструкцию. Основание резервуара состоит из отдельно стоящих железобетонных башмаков стаканного типа Ф-1 и кольцевого железобетонного фундамента. Днище резервуара
- монолитная железобетонная плита для создания уклона, покрытая слоем рубероида. Стены резервуара состоят из 72 стеновых панелей ПСК-30-96. В качестве несущих конструкций перекрытий и кровли используются балки Б-1 - 9 шт., Б-2 - 36 шт., плиты покрытия ПП-1 - 2 шт., 1111-2 - 14 шт., ПП-2А - 4 шт., 1111-3 - 30 шт., 1111-4 - 38 шт., ПП-4А - 4 шт., ПП-5 - 31 шт., ПП-5 А - 13 шт., ПП-5Б - 8 шт. Кровля резервуара состоит из теплоизоляционного слоя полистиролбетона с уклоном от центра к краям, армированной бетонной подготовки, защитного покрытия геотекстиля, гидроизоляционного слоя Sikaplan 12 VGWT с механическим креплением.
Резервуар оборудован мазутопроводами, 23 люками, в том числе люком-лазом, замерным люком, люком для отбора проб, металлической лестницей для спуска внутрь резервуара, уровнемером, датчиками температуры, двумя дыхательными патрубками с огнепрегра-детелями ОП-500-А-А и вентиляционными патрубками ПВ-500, 23 кровельными дефлекторами типа TERMOCLIP Д 160.

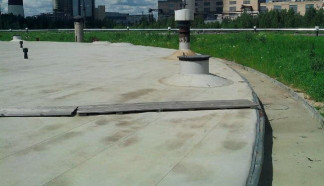

На фото 1 приведен общий вид резервуара.
Таблица 1
| Наименование параметра | Значение |
| Номинальная вместимость, м3 | 20000 |
| Вместимость резервуара на максимальной высоте наполнения, м3 | 19811,917 |
| Пределы относительной погрешности при измерении объема, % | ±0,2 |
| Базовая высота резервуара, мм | 9842 |
| Вместимость мертвой полости, м3 | 18,469 |
| Внешний диаметр, мм | 54000 |
| Температура окружающей среды при эксплуатации, °С | от минус 40 до плюс 40 |
| Температура хранимой жидкости, °С | от 0 до плюс 90 |
| Плотность хранимой жидкости, кг/ м3, не более | 1100 |
наносится на титульный лист паспорта резервуара методом печати.
Комплект поставки резервуара приведен в таблице 2.
Таблица 2
| Наименование | Обозначение | Количество |
| Резервуар железобетонный вертикальный цилиндрический | ЖБР-20000 | 1 шт. |
| Паспорт | 1 шт. | |
| Г радуировочная таблица | 1 шт. |
осуществляется в соответствии с РМГ 110-2010 «Государственная система обеспечения единства измерений. Резервуары железобетонные цилиндрические со сборной стенкой вместимостью до 30 000 м куб. Методика поверки геометрическим методом».
Основные средства поверки:
- Рулетка измерительная с грузом 2-го класса точности по ГОСТ 7502, верхний предел измерений 20 м;
- Линейка измерительная по ГОСТ 427, диапазон измерений от 0 до 500 мм;
- Термометр ртутный ТЛ-4, цена деления 0,1 °С, диапазон измерений от 0 до 50 °С, абсолютная погрешность ±0,2 °С.
Методика измерений в паспорте «Резервуар железобетонный вертикальный цилиндрический ЖБР-20000 №11».
Нормативные и технические документы, устанавливающие требования к резервуару железобетонному вертикальному цилиндрическому ЖБР-20000
1. РМГ 116-2011 Государственная система обеспечения единства измерений. Резервуары магистральных нефтепроводов и нефтебаз. Техническое обслуживание и метрологическое обеспечение в условиях эксплуатации.
2. РД 153-39.4-078-01 Правила технической эксплуатации резервуаров магистральных нефтепроводов и нефтебаз.
| Зарегистрировано поверок | 22 |
| Поверителей | 1 |
| Актуальность данных | 20.11.2024 |
