Трансформаторы напряжения ЗНОГ-110-IV УХЛ 4, 61523-15

61523-15
Трансформаторы напряжения ЗНОГ-110 - IV УХЛ 4 предназначены для передачи сигнала измерительной информации измерительным приборам и (или) устройствам защиты и управления.
Карточка СИ
Номер в госреестре 61523-15
Наименование СИ Трансформаторы напряжения
Обозначение типа СИ ЗНОГ-110-IV УХЛ 4
Изготовитель ОАО "Украинский НИПКТИ трансформаторостроения" (ВИТ), Украина, г.Запорожье
Год регистрации 2015
МПИ (интервал между поверками) 4 года
Стоимость поверки Узнать стоимость
Описание типа скачать
Методика поверки скачать

Назначение

Трансформаторы напряжения ЗНОГ-110 - IV УХЛ 4 предназначены для передачи сигнала измерительной информации измерительным приборам и (или) устройствам защиты и управления.

Описание

Измерительный трансформатор ЗНОГ-110 - IV УХЛ 4 применяют в установках переменного тока для изоляции цепей измерительных приборов и реле от сети высокого напряжения, для расширения пределов измерительных приборов. Трансформатор ЗНОГ-110 - IV УХЛ 4 преобразует измеряемое высокое напряжение в низкое.

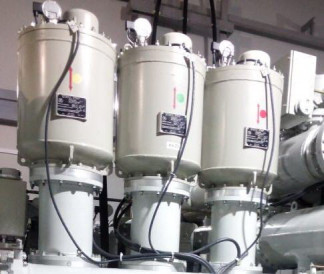

Трансформатор ЗНОГ-110 - IV УХЛ 4 устанавливается на подстанции открытого и закрытого типа, с напряжением 110 кВ с заземленной нейтралью и служит для передачи сигнала измерительной информации приборам измерения, защиты, автоматики, сигнализации и управления в электрических установках переменного тока частоты 50Гц.

Трансформатор ЗНОГ-110 - IV УХЛ 4 - однофазный трехобмоточный. Первая вторичная обмотка трансформатора ЗНОГ-110 - IV УХЛ 4 является основной и предназначена для измерения, учета электроэнергии и питания цепей защиты. Основная вторичная обмотка - основная для коммерческого учета электроэнергии. Дополнительная вторичная обмотка трансформатора ЗНОГ -110 - IV УХЛ 4 является дополнительной с классом точности 3.

Для охлаждения и изоляции обмоток в трансформаторе ЗНОГ-110 - IV УХЛ 4 используется элегаз. Для предотвращения избыточного давления внутри корпуса трансформатора ЗНОГ-110 - IV УХЛ 4, установлена предохранительная мембрана.

Технические характеристики

110/V3 126/V3

100/V3

100

(50 ± 0,5)

150

300

600

1200

230

265

494x1025

УХЛ4 в рабочем диапазоне от минус 25 до + 40 °С не менее 25 лет

-    номинальное первичное напряжение, кВ

-    наибольшее рабочее первичное напряжение, кВ

-    номинальное вторичное напряжение, В

а)    основной обмотки

б)    дополнительной обмотки

-    номинальная частота, Гц

-    номинальная вторичная нагрузка (мощность) основной обмотки с коэффициентом мощности еоБф =0,8 В-А, в классе точности:

-    0,2

-    0,5

-    1,0

-    номинальная вторичная нагрузка (мощность) дополнительной обмотки с коэффициентом мощности еоБф =0,8 В-А, в классе точности 3Р

-    номинальный уровень изоляции первичной обмотки, кВ

-    масса - не более, кг

-    габаритные размеры (диаметр х высота), мм

-    климатическое исполнение и категория размещения в соответствии с ГОСТ 15550-69

-    средний срок службы

Знак утверждения типа

Знак утверждения типа наносится на табличку трансформаторов фотохимическим способом или гравировкой и на эксплуатационные документы, которые поставляются с трансформаторами.

Комплектность

Трансформатор напряжения ЗН0Г-110 - IV УХЛ 4 - 1 шт.

Паспорт - 1 экз.

Поверка

осуществляется по ГОСТ 8.216 - 2011 «ГСИ. Трансформаторы напряжения. Методика поверки».

Сведения о методах измерений

Лист № 3 Всего листов 3

Нормативные и технические документы, устанавливающие требования к трансформаторам напряжения ЗНОГ-110- IV УХЛ 4

1)    ГОСТ 8.216 - 2011 «ГСИ. Трансформаторы напряжения. Методика поверки»;

2)    ГОСТ 1983-2001 «Трансформаторы напряжения. Общие технические условия».

Зарегистрировано поверок 81
Поверителей 3
Актуальность данных 20.11.2024
