| Номер в госреестре | 61532-15 |
| Наименование СИ | Осадкомеры весовые всепогодные |
| Обозначение типа СИ | ОВВ |
| Изготовитель | ООО "Метеоприбор", г.Омск |
| Год регистрации | 2015 |
| Срок свидетельства | 11.09.2021 |
| МПИ (интервал между поверками) | 1 год |
| Описание типа | скачать |
| Методика поверки | скачать |
Осадкомеры весовые всепогодные ОВВ (далее - осадкомеры) предназначены для непрерывного дистанционного измерения количества выпавших жидких и твердых атмосферных осадков.
Принцип действия осадкомеров основан на преобразовании электрического сигнала, пропорционального измеряемой нагрузке и поступающего от датчика весоизмерительного тензорезисторного (далее - тензодатчик), в цифровой код с последующим вычислением и передачей результатов измерений по интерфейсу RS-485.
Осадкомеры могут использоваться для измерения количества выпавших атмосферных осадков как самостоятельные изделия, либо в составе автоматизированных метеорологических станций и комплексов.
В электрической схеме предусмотрена система термокомпенсации.
Конструктивно корпус осадкомеров выполнен из алюминия, защищенный лакокрасочным покрытием, в виде цилиндра с приемным отверстием. Приемное отверстие снабжено кольцом со встроенным нагревательным элементом. Включение нагревательного элемента производится автоматически при установлении температуры окружающей среды менее 5 °С.
Осадкомеры обеспечивают:
- непрерывное дистанционное измерение количества выпавших атмосферных осадков;
- передача информации об измерениях количества выпавших атмосферных осадков в мм по интерфейсу RS-485.

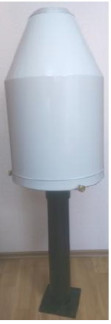

Общий вид, внешний вид и схема пломбирования осадкомеров приведены на рисунках
1, 2 и 3 соответственно.
Внутреннее программное обеспечение (далее - ПО) записано в микроконтроллере и предназначено для управления работой осадкомеров и сбора, обработки и передачи измерительной информации.
Уровень защиты программного обеспечения и измерительной информации в соответствии с Р 50.2.077-2014 - «высокий».
Идентификационные данные ПО приведены в таблице 1.
Таблица 1
| Идентификационные данные (признаки) | Значение |
| Идентификационное наименование ПО | OVV v4.hex |
| Номер версии (идентификационный номер ПО) | 4 |
| Цифровой идентификатор ПО | CRC32: 49AD7448 |
| Другие идентификационные данные | |
| (если имеются) |
Основные метрологические и технические характеристики осадкомеров приведены в таблице 2.
| Наименование характеристики | Значение |
| Диапазон измерений количества выпавших атмосферных осадков, мм | от 0 до 1500 |
| Пределы допускаемой абсолютной погрешности измерения количества выпавших атмосферных осадков, мм | ±(0,5+0,001 •Мизм), где Мизм - измеренное значение количества осадков |
| Диаметр приемного отверстия, мм, не более | 159,6±0,1 |
| Напряжение питания, В | от 9,5 до 30,0 В |
| Габаритные размеры, мм, не более: - без ветрозащиты - с ветрозащитой | 472x 472x790 0 1120x1900 |
| Масса, кг, не более - без комплекта крепления - ветрозащита | ,0 ,0 сч" ю" 22 |
| Средняя наработка на отказ, ч, не менее | 50 000 |
| Средний срок службы, лет, не менее | 10 |
| Рабочие условия эксплуатации: - температура окружающего воздуха, °С - относительная влажность воздуха при температуре плюс 35 °С, %, не более | от минус 40 до плюс 50 98 |
наносится на шильдик, закрепленный на платформе осадкомеров, ударным способом и на титульные листы паспорта и руководства по эксплуатации типографическим способом.
Комплектность осадкомеров приведена в таблице 3. Таблица 3
| Наименование | Обозначение | Количество |
| Осадкомер весовой всепогодный | ОВВ | 1 шт. |
| Сосуд (бочка) | - | 1 шт. |
| Монтажный комплект для установки с ветрозащитой | - | 1 шт. |
| Антифриз | - | 5 л |
| Паспорт | МЕКР.416131.003 ПС | 1 экз. |
| Руководство по эксплуатации | МЕКР.416131.003 РЭ | 1 экз. |
| Методика поверки | МЕКР.416131.003 МП | 1 экз. |
осуществляется по документу МЕКР.416131.003 МП «ГСИ. Осадкомеры весовые всепогодные ОВВ. Методика поверки» утвержденному ГЦИ СИ ФБУ «Омский ЦСМ» 05.05.2015 г.
Основные средства поверки:
- штангенциркуль ШЦ-Ш-200-0,1-1 по ГОСТ 166-89;
- набор гирь (20 г, 200 г, 1 кг, 10 кг, 20 кг) класса М1 по ГОСТ OIML R 111-1-2009.
Принцип работы осадкомеров приведен в документе МЕКР.416131.003 РЭ «Осадкомеры весовые всепогодные ОВВ. Руководство по эксплуатации».
Нормативные и технические документы, устанавливающие требования к осадкомерам весовым всепогодным ОВВ
1. ГОСТ Р 52931-2008 «Приборы контроля и регулирования технологических процессов. Общие технические условия»
2. МЕКР.416131.003 ТУ «Осадкомеры весовые всепогодные ОВВ. Технические условия»
