| Номер в госреестре | 61533-15 |
| Наименование СИ | Преобразователи давления измерительные |
| Обозначение типа СИ | MBS 1700, MBS 1750, MBS 3000, MBS 3050, MBS 33, MBS 3200, MBS 3250, MBS 4510 |
| Изготовитель | "Danfoss (Tianjin) Ltd.", Китай |
| Год регистрации | 2015 |
| Срок свидетельства | 12.08.2025 |
| МПИ (интервал между поверками) | 4 года |
| Описание типа | скачать |
| Методика поверки | скачать |
Преобразователи давления измерительные MBS 1700, MBS 1750, MBS 3000, MBS 3050, MBS 33, MBS 3200, MBS 3250, MBS 4510 (далее - преобразователи) предназначены для измерений и непрерывного преобразования избыточного или абсолютного давления жидких и газообразных сред в нормированный аналоговый выходной сигнал постоянного тока или напряжения.
Принцип действия преобразователей основан на уравновешивании измеряемого давления силой упругой деформации тензорезистивного первичного преобразователя. Под воздействием измеряемого давления измерительная мембрана деформируется и изменяет электрическое сопротивление в одном из плеч измерительного тензомоста преобразователя. В дальнейшем изменение сопротивления с помощью электронной схемы преобразуется в информативный параметр выходного сигнала в виде электрического тока, пропорционального измеряемому давлению.
Чувствительный элемент выполнен по технологии «кремний на кремнии» в виде интегрального преобразователя давления на основе монокристаллического кремния, защищенного силиконовым гелем и мембраной из кислотостойкой нержавеющей стали. Технология производства включает в себя индивидуальную лазерную калибровку каждого чувствительного элемента и его температурную компенсацию. Благодаря этому достигаются высокие показатели временной стабильности метрологических характеристик прибора.
Корпус преобразователей изготовлен из кислотостойкой нержавеющей стали.
Точность обеспечивается лазерной калибровкой, встроенной температурной компенсацией и помехозащищенностью.
Преобразователи давления MBS 1700, MBS 1750, MBS 3000, MBS 3050, MBS 33 предназначены для работы в диапазонах температур от минус 40 до плюс 85 оС в коммунальном хозяйстве и для автоматизации других производственных процессов.
Преобразователи давления MBS 1750, MBS3050, MBS3250 для повышения устойчивости к воздействиям в виде скачков давления снабжены специальным демпфирующим устройством.
Преобразователи давления MBS 3200, MBS 3250 допущены к использования в диапазонах температур от минус 40 до плюс 125 оС
Преобразователи MBS4510 имеют “открытую” диафрагму для работы с загрязненными средами.
Преобразователи выполнены в неразъемной конструкции, несанкционированный доступ невозможен.

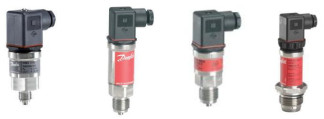

MBS 1700, MBS 1750 MBS 33 MBS 3000, MBS 3050, MBS 4510
MBS 3200, MBS 3250
Метрологические и технические характеристики преобразователей давления измерительных MBS 1700, MBS 1750, MBS 3000, MBS 3050, MBS 33, MBS 3200, MBS 3250, MBS 4510 приведены в таблице 1.
Таблица 1.
| Диапазон измерений давления, МПа | От 0 до 0,1 ... от 0 до 60 |
| Диапазон рабочих температур, °С MBS 4510 MBS 3200, MBS 3250 MBS 1700, MBS 1750, MBS 3000, MBS 3050, MBS 33 | от минус 10 до плюс 85 от минус 40 до плюс 125 от минус 40 до плюс 85 |
| Пределы основной допускаемой приведенной погрешности, % | ± 0,5; ± 1 |
| Информативный параметр выходного сигнала силы постоянного тока , мА | от 4 до 20 |
| Напряжение постоянного тока, В | от 1 до 10; от 1 до 6; от 1 до 5; от 0,5 до 4,5; от 0 до 5; от 0 до 10; от 10 до 90% напряжения питания. |
| Напряжение питания ипит, В | 9 - 32 |
| Пределы дополнительной допускаемой погрешности от изменения температуры окружающего воздуха, % диапазона измерений на 10 оС | ± 0,15 ; ±0,20 |
| Габаритные размеры, мм, не более: | MBS 1700, MBS 1750, MBS 3000, MBS 3050, MBS 3200, MBS 3250: 33 x 51 x 105 MBS 33, MBS 4510: 39,9 x 56 x 138 |
| Масса, кг | 0,2-0,5 (в зависимости от технологического присоединения) |
Знак утверждения типа наносится на корпус прибора методом липкой аппликации и (или) на титульный лист паспорта типографским способом.
В комплект поставки входят:
- преобразователь - 1 шт.
- паспорт - 1 шт.
- руководство по эксплуатации - 1 шт. (Допускается прилагать одно руководство по эксплуатации на партию приборов, отправляемых в адрес одного покупателя, если иное не оговорено в договоре поставки)
осуществляется в соответствии с документом МИ 1997-89 «Преобразователи давления измерительные. Методика поверки».
Основные средства поверки:
- манометры грузопоршневые МП-2,5; МВП-2,5; МП-6; МП-60; МП-600 кл. точн. 0,02;
- манометр грузопоршневой МПА-15, кл. точн. 0,01;
- термометры с пределами измерений 15-25°С с погрешностью не более 0,1 °С по ГОСТ 28498-90;
- образцовая катушка сопротивления Р 331. Класс точности 0,01. Сопротивление100 Ом;
- магазин сопротивлений Р 33. Класс точности 0,2. Сопротивление до 99 999,9 Ом;
- цифровой вольтметр Щ 1516. Класс точности 0,015. Верхний предел измерений 5 В;
- вольтметр универсальный Щ31. Предел допускаемой основной погрешности ± 0,015% при измерении тока 5 мА;
- миллиамперметр постоянного тока Классы точности 0,1 и 0,2. Верхний предел измерений 30 мА.
Методика измерений приведена в документе «Преобразователи давления измерительные MBS 1700, MBS 1750, MBS 3000, MBS 3050, MBS 33, MBS 3200, MBS 3250, MBS 4510. Руководство по эксплуатации».
Нормативные и технические документы, устанавливающие требования к преобразователям давления измерительным MBS 1700, MBS 1750, MBS 3000, MBS 3050, MBS 33, MBS 3200, MBS 3250, MBS 4510
ГОСТ Р 52931-2008. Приборы контроля и регулирования технологических процессов. Общие технические условия.
ГОСТ Р 8.802-2012. « Государственная система обеспечения единства измерений. Государственная поверочная схема для средств измерений избыточного давления до 250 МПа». ГОСТ 8.107-81. ГСИ. Государственный специальный эталон и государственная поверочная
8 3
схема для средств измерений абсолютного давления в диапазоне 1-10 +1-10 Па.
ГОСТ Р 8.840-2013. Государственная система обеспечения единства измерений. Го
сударственная поверочная схема для средств измерений абсолютного давления в диа
пазоне 1 - 110 в шестой степени Па.
ГОСТ 22520-85. Датчики давления, разрежения и разности давлений с электрическим аналоговыми выходными сигналами ГСП.
Техническая документация «Danfoss (Tianjin) Ltd.», Китай.
| Зарегистрировано поверок | 49564 |
| Поверителей | 282 |
| Актуальность данных | 15.09.2024 |
