Государственный реестр средств измерений

Трансформаторы тока LMZB3-10G, 61538-15

61538-15
Трансформаторы тока LMZB3-10G (далее - трансформаторы Предназначены для передачи сигналов измерительной информации средствам измерений и/или устройствам защиты, управления и сигнализации в сетях переменного тока с номинальной частотой 50 Гц, в составе закрытых распределительных устройств.
Карточка СИ
Номер в госреестре 61538-15
Наименование СИ Трансформаторы тока
Обозначение типа СИ LMZB3-10G
Изготовитель "Shanghai Dyh Electric Power Equipment Co. Ltd.", Китай
Год регистрации 2015
МПИ (интервал между поверками) 4 года
Стоимость поверки Узнать стоимость
Описание типа скачать
Методика поверки скачать

Назначение

Трансформаторы тока LMZB3-10G (далее - трансформаторы Предназначены для передачи сигналов измерительной информации средствам измерений и/или устройствам защиты, управления и сигнализации в сетях переменного тока с номинальной частотой 50 Гц, в составе закрытых распределительных устройств.

Описание

Принцип действия трансформаторов тока основан на использовании явления электромагнитной индукции, т.е. на создании ЭДС переменным магнитным полем. Трансформаторы тока относятся к классу масштабных измерительных преобразователей электрических величин.

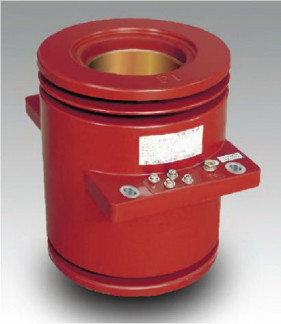

Трансформаторы тока LMZB3-10Gпо принципу конструкции являются электромагнитными, шинными, с литой изоляцией, предназначенные для внутренней установки.Первичной обмоткой трансформаторов тока служит шина токопровода диаметром не более 137 мм. Трансформаторы имеют от 3 до 4 вторичных обмоток. Магнитопровод и вторичные обмотки трансформатора заключены в литой корпус, изготовленный на основе эпоксидного компаунда с полимеризацией при повышенной температуре. Для крепления в ячейке комплектного распределительного устройства трансформаторы имеют по 4 глухих отверстия. Вторичные обмотки изготавливаются на номинальный вторичный ток 5 А. Выводы вторичных обмоток размещены на боковой поверхности корпуса трансформатора.

Таблица 1 - Метрологические и технические характеристики

Наименование характеристики

Значение

Номинальное напряжение трансформатора^™, кВ

10

Номинальное значение силы первичного тока, А

4000

4000

3000

Номинальное значение силы вторичного тока, А

5

Номинальная частота переменного тока, Гц

50

Класс точности вторичной обмотки для измерений и учета

0,2S; 0,5

0,5; 0,5S

0,5; 0,5S

Номинальная вторичная нагрузка обмотки для измерений и учета с коэффициентом мощности cos92 = 0,8, В-А

30; 30

30; 30

30; 30

Класс точности вторичной обмотки для защиты

10P;10P

10P

10P

Номинальная вторичная нагрузка обмотки для зашиты с коэффициентом мощности cos92 = 0,8, В-А

30; 30

30

30

Номинальный коэффициент безопасностивторичных обмоток для измерений и учета, не более

5

Номинальная предельная кратность вторичных обмоток для защиты, не менее

10

Средняя наработка на отказ, ч

70000

Средний срок службы, лет

25

Г абаритныеразмеры, мм - внешний диаметрхвнутренний диаметр

270x137

Масса трансформатора, не более, кг

35

Климатическое исполнение и категория размещения УЗ по диапазон изменения температуры окружающего воздуха от

^ОСТ 15150-69, при этом минус 5 °С до 40 °С.

Знак утверждения типа

Знак утверждения типа наносится методом трафаретной печати на табличку технических данных трансформатора и типографским способом на титульный лист паспорта.

Комплектность

Таблица 2 - Комплектность

п/п

Наименование изделия

Количество

1

Трансформатор тока LMZB3-10G

Зав. №№ 641070007- 641070044; 641170015

39 шт.

2

Паспорт

39 экз.

Поверка

осуществляется в соответствии с ГОСТ 8.217-2003 «ГСИ. Трансформаторы тока. Методика поверки».

Наименование

Госреестр

Характеристики

Трансформатор тока измерительный лабораторный ТТИ-5000.5

27007-04

Номинальные значения первичного тока от 5 до 5000 А, номинальный вторичный ток 5 А, кл. т. 0,05

Прибор сравнения КНТ-05

37854-08

Пределы измерений токовой и угловой погрешности: (0,2; 2,0; 20) %, (20; 200; 2000)', пределы основной абсолютной погрешности ± (0,001 ± 0,03•А) %, ± (0,1 ± 0,05-А)'.

Магазин нагрузок МР3027

34915-07

Номинальный ток 5 А, пределы допускаемого значения основной погрешности нагрузки от их номинального значения ± 4 %).

Сведения о методах измерений

Сведений нет.

Нормативные и технические документы, устанавливающие требования к трансформаторам тока LMZB3-10G

ГОСТ 7746-2001 «Трансформаторы тока. Общие технические условия».

Техническая документация фирмы изготовителя.
