| Номер в госреестре | 61539-15 |
| Наименование СИ | Трансформаторы напряжения |
| Обозначение типа СИ | JDZX9-6G1 |
| Изготовитель | "Shanghai Dyh Electric Power Equipment Co. Ltd.", Китай |
| Год регистрации | 2015 |
| МПИ (интервал между поверками) | 4 года |
| Стоимость поверки | Узнать стоимость |
| Описание типа | скачать |
| Методика поверки | скачать |
Трансформаторы напряжения JDZX9-6G1 (далее - трансформаторы) предназначены для передачи сигнала измерительной информации средствам измерений, устройствам защиты, автоматики, сигнализации и управления в электрических установках переменного тока промышленной частоты, в составе комплектных распределительных устройств.
Принцип действия трансформаторов основан на преобразовании посредством электромагнитной индукции переменного тока одного напряжения в переменный ток другого напряжения при неизменной частоте и без существенных потерь мощности.
Трансформаторы напряжения JDZX9-6G1 являются однофазными, заземляемыми, с литой изоляцией, с одним изолированным выводом первичной обмотки, выполненным в виде резьбового соединения, к которому подсоединяется предохранитель, другой конец первичной обмотки при эксплуатации заземляется.
При установке трансформаторы помещаются в ячейку комплектного распределительного устройства. На выступе основания трансформаторов размещены выводы вторичных обмоток, а также имеется клемма для заземления. Для закрепления в ячейке комплектного распределительного устройства на подошве корпуса трансформаторов предусмотрены отверстия под болты.

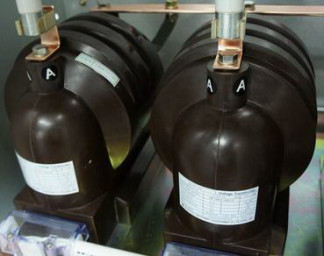

Внешний вид трансформаторов напряжения JDZX9-6G1 представлен на Рис.1
| Характеристика | Значение |
| Класс напряжения, кВ | 6 |
| Номинальное напряжение первичной обмотки, кВ | 6/V3 |
| Номинальное напряжение основной вторичной обмотки, В | 100/V3 |
| Номинальное напряжение вспомогательной вторичной обмотки, В | 100/V3 |
| Характеристика | Значение |
| Номинальное напряжение дополнительной вторичной обмотки, В | 100/3 |
| Класс точности основной вторичной обмотки | 0,5 |
| Класс точности вспомогательной вторичной обмотки | 0,5 |
| Класс точности дополнительной вторичной обмотки | 6Р |
| Номинальная мощность основной вторичной обмотки, В-А | 80 |
| Номинальная мощность вспомогательной вторичной обмотки, В-А | 80 |
| Номинальная мощность дополнительной вторичной обмотки, В-А | 100 |
| Номинальная частота, Гц | 50 |
| Схема и группа соединения обмоток | 1/1/1-0-0 |
| Средняя наработка на отказ, ч | 70000 |
| Средний срок службы, лет | 25 |
| Габаритные размеры, мм, (длинахширинахвысота) | 390x187x291 |
| Масса не более, кг | 35 |
| Климатическое исполнение и категория размещения по ГОСТ 15150-69 | У3 |
Знак утверждения типа наносится методом трафаретной печати на табличку технических данных трансформатора и типографским способом на титульный лист паспорта.
Таблица 1 - Комплектность трансформаторов напряжения JDZX9-6G1
| № п/п | Наименование изделия | Количество |
| 1 | Трансформатор напряжения JDZX9-6G1 Зав. №№ 641090713 - 641090730 | 18 шт. |
| 2 | Паспорт | 18 экз. |
осуществляется по ГОСТ 8.216-11 «ГСИ. Трансформаторы напряжения. Методика поверки».
| Наименование | Г осреестр № | Характеристики |
| Делитель напряжения ДН-220пт | 33456-06 | Пределы допускаемой основной погрешности по напряжению + 0,1% |
| Прибор для измерения электроэнергетических величин и показателей качества электрической энергии «Энергомонитор-3.3 Т1» | 39952-08 | Пределы допускаемой основной погрешности по напряжению + 0,1% |
Нормативные и технические документы, устанавливающие требования к трансформаторам напряжения JDZX9-6G1
ГОСТ 1983-2001 «Трансформаторы напряжения. Общие технические условия».
Техническая документация фирмы-изготовителя.
| Зарегистрировано поверок | 6 |
| Поверителей | 1 |
| Актуальность данных | 17.09.2024 |
