Меры электрического сопротивления однозначные МС 3081, 61540-15

Меры электрического сопротивления однозначные МС 3081 (далее ОМЭС) предназначены для воспроизведения и хранения размера единицы электрического сопротивления в цепях постоянного тока.

Документы

Описание типа

Методика поверки

Карточка СИ

Номер в госреестре	61540-15
Наименование СИ	Меры электрического сопротивления однозначные
Обозначение типа СИ	МС 3081
Изготовитель	ООО предприятие "ЗИП-Научприбор", г.Краснодар
Год регистрации	2015
Срок свидетельства	11.09.2025
МПИ (интервал между поверками)	2 года
Описание типа	скачать
Методика поверки	скачать

ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ Меры электрического сопротивления однозначные МС 3081 Назначение средства измерений

Описание

Принцип действия мер заключается в воспроизведении значения сопротивления с помощью резистивного элемента. ОМЭС выполнены в унифицированном массивном корпусе из алюминиевого сплава, являющемся одновременно экраном и радиатором. Резистивный элемент ОМЭС находится в герметизированной камере, заполненной теплопроводной пастой. Резистивный элемент ОМЭС выполнен из манганина высокой стабильности.

Токовые и потенциальные выводы ОМЭС присоединены к внешним зажимам ОМЭС I1 , I2 , U1 , U2 , расположенным в верхней части корпуса меры на изоляционной панели.

ОМЭС могут выпускаться в обычном, тропическом и экспортном исполнении.

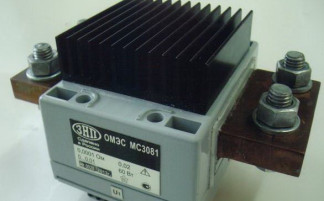

Мера электрического сопротивления однозначная МС 3081 представлена на рисунке 1.

Технические характеристики

Номинальное значение сопротивления Ом: 0,0001

Классы точности ОМЭС 0,02;0,05.

Номинальная мощность рассеяния, Вт 0,01.

Максимальная мощность, Вт 60

Предельная мощность рассеяния, Вт 100 .

Пределы допускаемого относительного отклонение действительного значения сопротивления от номинального, % не более

для класса 0,02 ±0,02,

для класса 0,05 ±0,05 Нормальные и рабочие условия применения приведены в таблице 1.

Таблица 1

Влияющая	Значения влияющей величины для класса точности
величина	Нормальные условия		Рабочие условия
	0,02	0,05	0,02	0,05
	20±0,5	20±1	20±5	20±10
Температура окружающего воздуха (среды), °С	23±0,5	23±1	23±5	23±10
Температура окружающего воздуха (среды), °С	25±0,5	25±1	25±5	25±10
	27±0,5	27±1	27±5	27±10
Относительная влажность воздуха, %		От 25 до 80 (о	т 40 до 60 )
Положение	вертикальное
Атмосферное давление, кПа, (мм рт. ст.)	84 — 106,7 (630 — 800)
Примечание	Основной температурой окружающего воздуха для ОМЭС в нормальных и рабочих условиях применения является температура 20°С, но по согласованию с Заказчиком ОМЭС могут быть изготовлены для работы при температурах t=23; 25 и 27°С.

Срок службы, лет, не менее Масса, кг, не более Г абаритные размеры, мм, не более

180х125х140

Знак утверждения типа

Знак утверждения типа наносят металлографическим методом на шильдик ОМЭС и типографским способом на титульный лист руководства по эксплуатации

Комплектность

1. ОМЭС - 1 шт.

2. Руководство по эксплуатации 3ИУСН. 425.009 РЭ - 1 шт.

3. Формуляр 3ИУСН. 4425.009 ФО - 1 шт.

4. Коробка укладочная - 1 шт.

Поверка

осуществляется по ГОСТ 8.237-2003 «ГСИ. Меры электрического сопротивления однозначные. Методика поверки».

В перечень основного поверочного оборудования входят

мостовая измерительная установка УМКС-1 с диапазоном измерений сопротивлений (10-4 - 105 )Ом;

компаратор-калибратор универсальный КМ 300К с диапазоном измерений сопротивлений (10-4 -105 ) Ом;

меры электрического сопротивления класса точности 0,001 номинального значения сопротивления 10 Ом.

термостат с рабочей температурой (20±0,05) °С;

тераомметр с диапазоном измерений от 1 до 1 1014 Ом и напряжением до 500 В; установка для испытания электрической прочности изоляции мощностью не менее 0,25 кВ A на стороне высокого напряжения.
