| Номер в госреестре | 61542-15 |
| Наименование СИ | Источники питания программируемые |
| Обозначение типа СИ | DP812, DP812A, DP813, DP813A |
| Изготовитель | "RIGOL Technologies, Inc.", Китай |
| Год регистрации | 2015 |
| Срок свидетельства | 11.09.2021 |
| МПИ (интервал между поверками) | 2 года |
| Стоимость поверки | Узнать стоимость |
| Описание типа | скачать |
| Методика поверки | скачать |
ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ Источники питания программируемые DP812, ВР812А, DP813 и БР813А Назначение средства измерений
Источники питания программируемые DP812, DP812А, DP813 и DP813А предназначены для воспроизведения напряжения и силы постоянного тока и однополярной программируемой формы.
Источники питания программируемые DP812, DP812А, DP813 и DP813А (далее - источники) представляют собой электронные устройства, формирующие из напряжения переменного тока питания регулируемые стабилизированные напряжение и силу постоянного тока и однополярной программируемой формы.
Источники имеют режимы стабилизации напряжения, тока и воспроизведения программируемых функций. Регулировки выходных напряжения и силы тока независимы друг от друга.
Источники позволяют последовательное и параллельное включение выходов.
Напряжение, сила тока и мощность на выходе источника измеряются и отображаться дисплеем в цифровой форме и могут быть сохранены во внутренней памяти.
В моделях DP812А и DP813А напряжение, сила тока и мощность на выходе отображаются так же в графической форме и в виде имитации стрелочных приборов.
Источники имеют защиту от перегрузки по напряжению, току, от перегрева, неправильного подключения и случайных изменений параметров пользователем.
В источниках реализована функция задержки включения/выключения, поддержка определенного и неограниченного числа циклов переключения режимов.
Для управления источниками используется встроенный микропроцессор с локальным и дистанционным управлением.
Для связи с внешними устройствами источники в стандартной комплектации снабжены интерфейсами USB Host, USB Device, LAN, RS232, Digital I/O. Опционально поддерживаются интерфейсы GPIB.
Конструктивно источники выполнены в настольных пластмассовых корпусах.
На передней панели расположены дисплей, кнопки и поворотный переключатель управления, клеммы выхода и заземления.
На задней панели источника расположены разъем и переключатель напряжения питания, разъем дистанционного управления, разъемы интерфейсов USB, LAN, RS232, разъем Digital I/O для подключения входа и выхода внешнего датчика, вентилятор охлаждения.
Питание - от сети переменного тока.

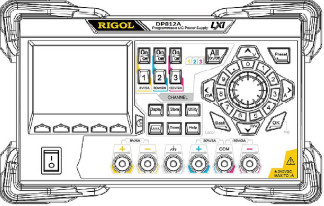

Рис.1 - Источники DP812, DP812А, DP813 и DP813А. Вид спереди
Для предотвращения несанкционированного доступа к внутренним частям приборов один из винтов крепления задней стенки корпуса пломбируется.
Приборы имеют метрологически значимое встроенное программное обеспечение (ПО), реализованное аппаратно. Метрологические характеристики приборов нормированы с учетом его влияния.
Встроенное ПО (микропрограмма) заносится в программируемое постоянное запоминающее устройство (ППЗУ) предприятием-изготовителем и недоступно потребителю.
Таблица 1 - Характеристики программного обеспечения (ПО)
| Наименование ПО | Идентификационное наименование ПО | Номер версии (идентификационный номер) ПО | Цифровой идентификатор ПО (контрольная сумма исполняемого кода) | Алгоритм вычисления цифрового идентификатора ПО |
| DP800 Program | MQX | 00.01.07 | - | - |
Уровень защиты программного обеспечения от непреднамеренных и преднамеренных изменений - «высокий» в соответствии с Р 50.2.077-2014.
Таблица 2 - Метрологические и технические характеристики
| Модель | DP812, DP812A | DP813, DP813A | ||
| Канал | 80 В/2А | 160 В/1А | 8 В/20 А | 20 В/10 А |
| Выход постоянного тока (0-40°C) | ||||
| Напряжение, В | От 0 до +80 | От 0 до +160 | От 0 до +8 | От 0 до +20 |
| Сила тока, А | От 0 до 2 | От 0 до 1 | От 0 до 20 | От 0 до 10 |
| Защита от перенапряжения,В | От 0,1 до 88 | 0,1 до 176 | От 0,1 до 8,8 | От 0,1 до 23 |
| Защита от перегрузки по току, А | От 0,1 до 2,2 | От 0,1 до 1,1 | От 0,1 до 22 | От 0,1 до 11 |
| Пределы основной погрешности установки напряжения и силы тока выхода | ||||
| Напряжение, В | ± (0,0001 U + 2 мВ) | |||
| Сила тока, А | ± (0,0001 1+250 мкА) | |||
| Пульсации и шумы (от 20 Гц до 20 МГц) | ||||
| Допускаемое напряжение шума | <1 мкВ ср,кв. | < 8 мВ пик. | <350 мкВ ср.кв. | < 3 мВ пик. |
| Допускаемая сила тока шума | < 2 мА ср. кв. | |||
| Годовая погрешность установки напряжения и силы тока выхода | ;25±5°С) | |||
| Напряжение, В | ± (0,0005 U + 50 мВ) | ± (0,0005 U + 50 мВ) | ||
| Сила тока, А | ± (0,0011 + 10 мА) | ± (0,002 I + 10 мА) | ||
| Дополнительные погрешности установки напряжения и силы тока выхода от температуры окружающего воздуха | ||||
| Напряжение, В | ± (0,0001 U + 3 мВ) /°С | |||
| Сила тока, А | ± (0,0002 1 +3 мА) /°С | |||
| Г абаритные размеры, мм | 239 (ширина) x 157мм (высота) x 418 мм (глубина) | |||
| Масса, кг | 9,0 | 10,0 | ||
| Питание переменного тока Напряжение, В Частота, Гц | 100 ±10 %; 115 ± 10 %; 230 ± 10 % (максимально 250) 50-60 | |||
| Рабочая температура,°С | При 0 - 40 допустимая сила тока выхода - до номинальной При превышении до 55 линейно падает до 50 % номинальной | |||
| Способ охлаждения | Охлаждение встроенным вентилятором | |||
Примечания: U - напряжение постоянного тока на выходе источника
I - сила постоянного тока на выходе источника
Знак утверждения типа наносится методом трафаретной печати со слоем защитного покрытия на лицевую панель приборов и типографским способом на титульный лист руководства по эксплуатации.
Таблица 3
| Наименование | Количество |
| Стандартный комплект | |
| Источник питания | 1 шт. |
| Кабель питания | 1 шт. |
| Кабель интерфейса USB типа CB-USB-150 | 1 шт. |
| Предохранители (50T-025H 250V 2.5A) | 1 шт. |
| Приспособление для короткого замыкания | 1 шт. |
| Буклет для ознакомления (бумажный) | 1 шт. |
| Методика поверки | 1 шт. |
| Компакт-диск с руководством по эксплуатации и другими информационными материалами | 1 шт. |
| Модуль переключения USB в GPIB | 1 шт. |
| По дополнительному заказу | |
| Набор для монтажа каркаса серии КDP1000 | 1 к-т |
| Кабель для RS-485 | 1 шт. |
осуществляется по документу МП 61542-15 «Источники питания программируемые DP812, DP812А, DP813 и DP813А. Методика поверки», утвержденному ФГУП «ВНИИМС» 14 мая 2015 г.
Средства поверки: вольтметр универсальный В 7-78/1, пределы измерений напряжения постоянного тока от 0,1 до 1000 В, пределы допускаемой основной абсолютной погрешности ± (0,0035-10-2 •иизм + 5 е.м.р.), где иизм - измеряемое напряжение.
Катушка электрического сопротивления Р310. Номинальное значение сопротивления
0.001.Ом, максимальный рабочий ток 55 А. Класс точности 0,02.
Осциллограф цифровой запоминающий WaveJet 352-А (полоса пропускания 0 - 500 МГц, коэффициент развёртки Кр от 500 пс/дел. до 50 с/дел., погрешность ± 10*10-6хКр; коэффициент отклонения Ко от 2 мВ/дел. до 10 В/дел., погрешность ±(1,5*10-2*U + 0,5*10-2х8хКо)
Нагрузка электронная программируемая модульная АКИП-1301, напряжение от 0 до 60 В, погрешность установки ± 10 • (Суст + Uмакс), сила тока от 0 до 30 А, погрешность установки ± 2-10-3 (1уст + 1макс), где ^ст и 1уст - установленные, Uмакс и 1макс - максимальные значения напряжения и силы тока.
Вольтметр Э545, пределы измерений напряжения переменного тока от 75 до 600 В. Кл. точности 0,5.
Сведения о методиках (методах) измерений приведены в руководстве по эксплуатации.
Нормативные и технические документы, устанавливающие требования к источникам питания программируемым DP812, БР812А, DP813 и БР813А
1. ГОСТ 14014-91 Приборы и преобразователи измерительные цифровые напряжения, тока, сопротивления. Общие технические требования и методы испытаний.
2. Техническая документация фирмы «RIGOL Technologies, Inc.» , КНР.
| Зарегистрировано поверок | 3 |
| Поверителей | 2 |
| Актуальность данных | 20.11.2024 |
