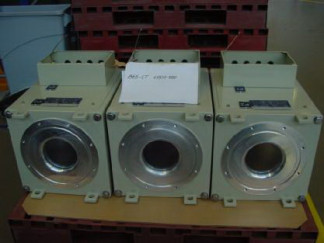

Трансформаторы тока измерительные В65-СТ предназначены для выработки сигнала измерительной информации для электрических измерительных приборов, устройств защиты и сигнализации в электрических цепях переменного тока частотой 50 Гц.
Трансформаторы тока измерительные B65-CT являются масштабными преобразователями. Основная высоковольтная изоляция обеспечивается за счет элегаза, давление которого контролируется манометром и монитором плотности, снабжённым сигнализирующими и отключающими контакторами.
Трансформаторы тока измерительные В65-СТ - это трансформаторы внутренней установки, которыми комплектуются КРУЭ.
Трансформаторы имеют тороидальные сердечники с вторичными обмотками, расположенные в литом алюминиевом корпусе. Первичной обмоткой является токоведущий стержень, проходящий внутри корпуса. Выводы вторичных обмоток подключены к клеммам пломбируемой распределительной коробки, закрепленной на крышке трансформатора.
Климатическое исполнение соответствуют УХЛ, категория размещения 3.1 ГОСТ 1515069.
| Наименование характеристики | Значение |
| Зав.№ 2008/34376-0010/1/ N3, 2008/34376-0010/2/ N3, 2008/34376-0010/3/ N3, 2006/30504-1020/1/N3, 2006/30504-1020/2/N3, 2006/30504-1020/3/N3 | |
| Наибольшее рабочее напряжение, кВ | 145 |
| Количество вторичных обмоток | 6 |
| Номинальный первичный ток, А | 300 |
| Номинальный вторичный ток, А | 1 |
| Классы точности/ Номинальная вторичная нагрузка в классе точности (cos9=0,8), В А: -измерительных обмоток - обмоток для защиты | 0,2S/5; 0,2/5 5Р/20 |
| Номинальная предельная кратность тока вторичной обмотки (для защиты) | 20 |
| Уровень изоляции, кВ | 0,72 |
| Номинальный ток термической стойкости, кА | 40 |
| Время протекания тока термической стойкости, с | 3 |
| Номинальный ток динамической стойкости, кА | 102 |
| Средний срок службы, не менее лет | 40 |
| Масса, кг | 250 |
| Г абаритные размеры, мм: - длина - ширина - высота | 600 390 490 |
| Зав.№ 2008/34376-0010/1/ N2, 2008/34376-0010/2/ N2, 2008/34376-0010/3/ N2, 2008/343760010/4/ N2, 2008/34376-0010/5/ N2, 2008/34376-0010/6/ N2, 2008/34376-0010/7/ N2, 2008/34376-0010/8/ N2, 2008/34376-0010/9/ N2, 2008/34376-0010/10/ N2, 2008/34376-0010/11/ N2, 2008/34376-0010/12/ N2, 2006/30504-1020/1/N2, 2006/30504-1020/2/N2, 2006/30504-1020/3/N2, 2006/30504-1020/4/N2, 2006/30504-1020/5/N2, 2006/30504-1020/6/N2, 2006/30504-1020/7/N2, 2006/30504- 1020/8/N2, 2006/30504-1020/9/N2, 2006/30504-1020/10/N2, 2006/30504- 1020/11/N2, 2006/30504-1020/12/N2 | |
| Наибольшее рабочее напряжение, кВ | 145 |
| Количество вторичных обмоток | 6 |
| Номинальный первичный ток, А | 400 |
| Номинальный вторичный ток, А | 1 |
| Классы точности/ Номинальная вторичная нагрузка в классе точности (cos9=0,8), В А: -измерительных обмоток - обмоток для защиты | 0,2S/5; 0,2/5 5Р/20 |
| Номинальная предельная кратность тока вторичной обмотки (для защиты) | 20 |
| Уровень изоляции, кВ | 0,72 |
| Номинальный ток термической стойкости, кА | 40 |
| Время протекания тока термической стойкости, с | 3 |
| Номинальный ток динамической стойкости, кА | 102 |
| Средний срок службы, не менее лет | 40 |
| Масса, кг | 250 |
| Габаритные размеры, мм: - длина - ширина - высота | 600 390 490 |
| Зав.№ 2006/30504-1020/1/N1, 2006/30504-1020/2/N1, 2006/30504-1020/3/N1, 2006/30504-1020/4/N1, 2006/30504-1020/5/N1, 2006/30504-1020/6/N1, 2006/30504-1020/7/N1; 2006/30504-1020/8/N1, 2006/30504-1020/9/N1, 2006/30504-1020/10/N1, 2006/30504-1020/11/N1, 2006/30504-1020/12/N1 | |
| Наибольшее рабочее напряжение, кВ | 145 |
| Количество вторичных обмоток | 6 |
| Номинальный первичный ток (обмотка), А | 600 (1S1-1S2, 4S1-4S2, 5S1-5S2) 1000 (2S1-2S2, 3S1-3S2, 6S1-6S2) |
| Номинальный вторичный ток, А | 1 |
| Классы точности/ Номинальная вторичная нагрузка в классе точности (cos9=0,8), В А: -измерительных обмоток - обмоток для защиты | 0,2S/5; 0,2/5 5Р/20 |
| Номинальная предельная кратность тока вторичной обмотки (для защиты) | 20 |
| Уровень изоляции, кВ | 0,72 |
| Номинальный ток термической стойкости, кА | 40 |
| Время протекания тока термической стойкости, с | 3 |
| Номинальный ток динамической стойкости, кА | 102 |
| Средний срок службы, не менее лет | 40 |
| Масса, кг | 250 |
| Габаритные размеры, мм: - длина - ширина - высота | 600 390 490 |
| Зав.№ 2008/34376-0010/1/ N1, 2008/34376-0010/2/ N1, 2008/34376-0010/3/ N1, 2008/343760010/4/ N1, 2008/34376-0010/5/ N1, 2008/34376-0010/6/ N1, 2008/34376-0010/7/ N1, 2008/34376-0010/8/ N1, 2008/34376-0010/9/ N1, 2008/34376-0010/10/ N1, 2008/34376-0010/11/ N1, 2008/34376-0010/12/ N1 | |
| Наибольшее рабочее напряжение, кВ | 145 |
| Количество вторичных обмоток | 6 |
| Номинальный первичный ток (обмотка), А | 600 (1S1-1S2, 2S1-2S2) 1000 (3S1-3S2, 4S1-4S2, 5S1-5S2, 6S1-6S2) |
| Номинальный вторичный ток, А | 1 |
| Классы точности/ Номинальная вторичная нагрузка в классе точности (cos9=0,8), В А: -измерительных обмоток - обмоток для защиты | 0,2S/5; 0,2/5 5Р/20 |
| Номинальная предельная кратность тока вторичной обмотки (для защиты) | 20 |
| Уровень изоляции, кВ | 0,72 |
| Номинальный ток термической стойкости, кА | 40 |
| Время протекания тока термической стойкости, с | 3 |
| Номинальный ток динамической стойкости, кА | 102 |
| Средний срок службы, | 40 |
| не менее лет | |
| Масса, кг | 250 |
| Габаритные размеры, мм: | |
| - длина | 600 |
| - ширина | 390 |
| - высота | 490 |
| Зав. № 2006/30504-1020/1/N4, 2006/30504-1020/2/N4, 2006/30504-1020/3/N4 | |
| Наибольшее рабочее напряжение, кВ | 145 |
| Количество вторичных обмоток | 6 |
| Номинальный первичный ток, А | 1000-2000 |
| Номинальный вторичный ток, А | 1 |
| Классы точности/ Номинальная вторичная нагрузка в классе точности | |
| (cos9=0,8), В А: | |
| -измерительных обмоток | 0,5/5; |
| - обмоток для защиты | 5Р/20 |
| Номинальная предельная кратность тока вторичной обмотки (для | 20 |
| защиты) | |
| Уровень изоляции, кВ | 0,72 |
| Номинальный ток термической стойкости, кА | 40 |
| Время протекания тока термической стойкости, с | 3 |
| Номинальный ток динамической стойкости, кА | 102 |
| Средний срок службы, | 40 |
| не менее лет | |
| Масса, кг | 250 |
| Габаритные размеры: | |
| - длина | 600 |
| - ширина | 390 |
| - высота | 490 |
| Зав.№ 2008/34376-0010/1/N4, 2008/34376-0010/2/N4, 2008/34376-0010/3/N4 | |
| Наибольшее рабочее напряжение, кВ | 145 |
| Количество вторичных обмоток | 6 |
| Номинальный первичный ток, А | 1000-2000 |
| Номинальный вторичный ток, А | 1 |
| Классы точности/ Номинальная вторичная нагрузка в классе точности | |
| (cos9=0,8), В А: | |
| -измерительных обмоток | 0,2S/5; 0,2/5 |
| - обмоток для защиты | 5Р/20 |
| Номинальная предельная кратность тока вторичной обмотки (для | 20 |
| защиты) | |
| Уровень изоляции, кВ | 0,72 |
| Номинальный ток термической стойкости, кА | 40 |
| Время протекания тока термической стойкости, с | 3 |
| Номинальный ток динамической стойкости, кА | 102 |
| Средний срок службы, не менее лет | 40 |
| Масса, кг | 250 |
| Габаритные размеры: | |
| - длина | 600 |
| - ширина | 390 |
| - высота | 490 |
Знак утверждения типа наносится на титульном листе паспорта типографским способом.
Трансформатор тока В65-СТ- 1 шт.
Паспорт - 1 экз.
Руководство по эксплуатации - 1 экз. (на партию)
осуществляется по ГОСТ 8.217-2003 «ГСИ. Трансформаторы тока. Методика поверки». Основные средства поверки:
- трансформатор тока измерительный лабораторный ТТИ-5000.5, КТ 0,05;
- прибор сравнения КНТ-05, пределы основной абсолютной погрешности ±(0,001±0,03А) мин;
- магазин нагрузок МР3027, ± 4 %.
Отсутствуют.
Нормативные документы, устанавливающие требования к трансформаторам тока В65-СТ
1. ГОСТ 7746-2001 «Трансформаторы тока. Общие технические условия».
2. ГОСТ 8.217-2003 «Трансформаторы тока. Методика поверки».
