| Номер в госреестре | 61548-15 |
| Наименование СИ | Измерители-сигнализаторы поисковые |
| Обозначение типа СИ | ИСП-РМ1704А |
| Изготовитель | ООО "Полимастер", Беларусь, г.Минск |
| Год регистрации | 2015 |
| Срок свидетельства | 11.09.2021 |
| МПИ (интервал между поверками) | 2 года |
| Описание типа | скачать |
| Методика поверки | скачать |
Измерители - сигнализаторы поисковые ИСП-РМ1704А (далее - измерители - сигнализаторы) предназначены для:
- измерения мощности амбиентного эквивалента дозы H* (10) (далее - МЭД) гамма -излучения;
- измерения амбиентного эквивалента дозы H*(10) (далее - ЭД);
- накопления и хранения сцинтилляционных спектров гамма - излучения;
- идентификации радионуклидного состава вещества;
- поиска (обнаружения и локализации) радиоактивных и ядерных материалов по гамма - и нейтронному излучению.
Принцип действия измерителей - сигнализаторов в режиме измерения основан на подсчете числа импульсов, поступающих с выхода детектора гамма- излучений, и вычислении МЭД гамма- излучения.
В режиме поиска измерители - сигнализаторы осуществляют сравнение числа импульсов в единицу времени, поступающих с выходов блоков детектирования гамма - и нейтронного излучения, при этом пороговые значениями рассчитаны на основе данных радиационного гамма - фона и нейтронного фона, полученных при калибровке измерителя - сигнализатора, и установленных коэффициентов.
Регистрация гамма - излучения в режиме поиска осуществляется с помощью блока детектирования, выполненного в виде встроенного блока на основе сцинтиллятора CsI - фотодиод. С помощью этого же блока детектирования осуществляется регистрация сцинтилляционных спектров гамма - излучения и идентификация радионуклидного состава вещества. Регистрация нейтронного излучения осуществляется с помощью блока детектирования, выполненного в виде встроенного блока на основе сцинтиллятора LiI - фотодиод.
Измерители - сигнализаторы выпускаются в четырех модификациях:
-измеритель - сигнализатор поисковый ИСП-РМ1704А;
-измеритель - сигнализатор поисковый ИСП-РМ1704А-ГН. Отличается от измерителя -сигнализатора поискового ИСП-РМ1704А наличием детектора нейтронного излучения; -измеритель - сигнализатор поисковый ИСП-РМ1704А-М. Отличается от измерителя -сигнализатора поискового ИСП-РМ1704А расширенным диапазоном измерений МЭД и наличием режима измерения ЭД;
-измеритель - сигнализатор поисковый ИСП-РМ1704А-ГНМ. Отличается от измерителя
- сигнализатора поискового ИСП-РМ1704А расширенным диапазоном измерений МЭД, наличием режима измерения ЭД, наличием детектора нейтронного излучения. Для расширения диапазона измерений МЭД гамма - излучения в измерителях - сигнализаторах модификаций ИСП-РМ1704А-М и ИСП-РМ1704А-ГНМ совместно со сцинтилляци-онным блоком детектирования используется блок детектирования на основе счетчика Гейгера -Мюллера.
В режиме связи с персональным компьютером (ПК) обмен информацией между измерителем - сигнализатором и ПК осуществляется через USB порт.
Выбор режимов работы и программирование измерителя - сигнализатора осуществляется с помощью двухкнопочной клавиатуры через экранное меню. Результаты измерений и режимы работы индицируются на жидкокристаллическом индикаторе (ЖКИ).
Питание измерителей - сигнализаторов осуществляется от встроенного гальванического элемента питания типа АА (LR6) напряжением 1,5 В.
Конструктивно измеритель - сигнализатор выполнен в виде портативного моноблока. Измеритель - сигнализатор имеет клипсу и может крепиться на элементах одежды (ремнях, карманах и т. д.).
На лицевой панели измерителя - сигнализатора расположены кнопки управления ЖКИ.

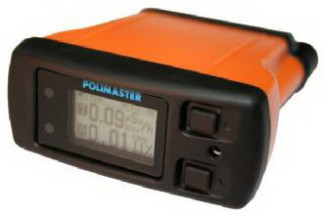

Общий вид измерителей - сигнализаторов и место пломбирования от несанкционированного доступа представлен на рисунке 1.
Программное обеспечение (ПО) измерителей - сигнализаторов подразделяется на встроенное и прикладное (РМ1704А Built-in Software).
Встроенное ПО размещено в энергонезависимой памяти измерителя - сигнализатора и позволяет осуществлять следующие режимы работы:
- тестирования;
- калибровки по внешнему радиационному фону гамма - излучения;
- калибровки по внешнему радиационному фону нейтронного излучения (модификации ИСП-РМ1704А-ГН и ИСП-РМ1704А-ГНМ);
- поиска источников гамма - и нейтронного (модификации ИСП-РМ 1704А-ГН и ИСП-РМ 1704 А-ГНМ) излучения;
- измерений МЭД;
- измерений ЭД (модификации ИСП-РМ1704А-М и ИСП-РМ1704А-ГНМ);
- установок;
- регистрации сцинтилляционных спектров гамма - излучения;
- идентификации радионуклидного состава вещества;
- связи с ПК по интерфейсу USB;
- непрерывный контроль напряжения элемента питания.
Прикладное ПО располагается во флэш-памяти измерителя - сигнализатора, не требует инсталляции на ПК и дополнительных внешних носителей. Прикладное ПО доступно на любом ПК с операционной системой Windows после подключения к нему измерителя - сигнализатора по интерфейсу USB. Прикладное ПО РМ1704А Built-in Software позволяет:
- работать в on-line режиме с подключенным в данный момент прибором;
- отображать на экране и сохранять в ПК историю работы подключенного прибора;
- изменять параметры подключенного прибора;
- просматривать и удалять спектры, сохраненные в памяти прибора.
Разделение ПО с выделением метрологически значимой части не предусмотрено. К метрологически значимому относится все ПО.
Запись встроенного ПО в энергонезависимую память осуществляется в процессе производства при помощи специального оборудования изготовителя. ПО защищено от преднамеренных и непреднамеренных изменений защитной пломбой. Пломба ограничивает доступ к ПО, при этом ПО не может быть изменено без нарушения пломбы. Кроме того, защита встроенного ПО осуществляется сравнением версии, индицируемой на ЖКИ при тестировании измерителя -сигнализатора, с версией, записанной в паспорте.
Защита прикладного ПО осуществляется сравнением версии и контрольной суммы с версией и контрольной суммой, записанными в паспорте измерителя - сигнализатора.
Идентификационные данные прикладного ПО приведены в таблице 1. Таблица 1
| Идентификационные данные (признаки) | Значение |
| Идентификационное наименование ПО | PM1704АLibrary.dll |
| Номер версии (идентификационный номер) ПО | 1.0.X.Y* |
| Цифровой идентификатор ПО (MD5) | 43ffafeb8454f6ef50b92d33007b177c |
*Текущий номер версии ПО «Программа пользователя» указан в разделе паспорта «Свидетельство о приемке»,
где Х=(от 0 до 9), Y =(от 0 до 9). Контрольная сумма относится к текущей версии ПО
В соответствии с Р 50.2.077-2014 уровень защиты встроенного ПО измерителей - сигнализаторов поисковых ИСП-РМ1704А от непреднамеренных и преднамеренных изменений соответствует уровню «высокий».
В соответствии с Р 50.2.077-2014 уровень защиты прикладного ПО измерителей - сигнализаторов поисковых ИСП-РМ1704А от непреднамеренных и преднамеренных изменений соответствует уровню «средний».
Метрологические и технические характеристики измерителей - сигнализаторов приведены в таблице 2.
Таблица 2
| Наименование характеристики | Значение | |||
| ИСП- РМ1704А | ИСП- РМ1704А-ГН | ИСП- РМ1704А-М | ИСП- РМ1704А- ГНМ | |
| Диапазон показаний МЭД | от 0,01 до 130 мкЗв/ч | от 0,01 мкЗв/ч до 13,0 Зв/ч | ||
| Диапазон измерений МЭД | от 0,1 до 100 мкЗв/ч 137 (по Cs в коллимированном | от 0,1 мкЗв/ч до 100 Зв/ч | ||
| Наименование характеристики | Значение | |||
| ИСП- РМ1704А | ИСП-РМ 1704 А-ГН | ИСП- РМ1704А-М | ИСП-РМ 1704 А-ГНМ | |
| излучении | ||||
| Пределы допускаемой основной относительной погрешности измерений МЭД, % | ± (20 + К1/Н), где Н - измеренное значение МЭД, мЗв/ч; К1 - коэффициент, равный 0,0025 мЗв/ч 137 (по Cs в коллимированном излучении) | ± (20 + К1/Н ), где Н - измеренное значение МЭД, мЗв/ч; К1 - коэффициент, равный 0,0025 мЗв/ч | ||
| Диапазон установки пороговых уровней МЭД гамма - излучения, мкЗв/ч | от 0,1 до 100 мкЗв/ч | от 0,1 мкЗв/ч до 10,0 Зв/ч | ||
| Диапазон показаний ЭД | - | от 0,01 мкЗв до 1,3 Зв | ||
| Диапазон измерений ЭД | - | от 0,1 мкЗв до 1,0 Зв | ||
| Пределы допускаемой основной относительной погрешности измерений ЭД, % | ±20 | |||
| Диапазон установки пороговых уровней ЭД гамма - излучения | от 0,1 мкЗв до 1,0 Зв | |||
| Диапазон энергий регистрируемого гамма-излучения, МэВ: - в режиме измерений МЭД; - в режиме поиска | от 0,06 до 1,33 от 0,033 до 3,0 | |||
| Энергетическая зависимость относительно энергии 0,662 МэВ гамма - 137 излучения радионуклида Cs, %, не более: - в режиме поиска; - в режиме измерений МЭД | не отличается от типовой зависимости более, чем на минус 25% | |||
| - | ±29 | |||
| Диапазон энергий регистрируемого нейтронного излучения | от тепловых до 14,0 МэВ | от тепловых до 14,0 МэВ | ||
| Чувствительность к гамма-излучению следующих радионуклидов, (с-1)/(мкЗв/ч), не менее: - 241Am; - 137Cs | 300 100 | |||
| Чувствительность при расположении измерителя - сигнализатора на фантоме к нейтронному излучению следующих источников нейтронов, имп-см2/нейтрон, не менее: - Pu-a-Be; -Тепловые | 0,07 2,0 | 0,07 2,0 | ||
| Диапазон показаний средней скорости счета при регистрации, с-1: - гамма- излучения; | от 1 до 9999 | от 1 до 9999 | от 1 до 9999 | от 1 до 9999 |
Значение
ИСП-
РМ1704А-
ГНМ
Наименование характеристики
ИСП-
РМ1704А
ИСП-
РМ1704А-ГН
ИСП-
РМ1704А-М
- нейтронного излучения
от 0,01 до 999
от 0,01 до 999
Коэффициент вариации (отклонение показаний, вызываемое статистическими флуктуациями) в режиме измерений МЭД при доверительной вероятности 0,95, %, не более
± 10
Пределы допускаемой дополнительной относительной погрешности
измерений МЭД, %:
- при изменении температуры окружающего воздуха от нормальной до минус 20 °С;
± 10
± 15 ± 15
± 10
± 15
± 10
± 10 ± 10
1024
9,0
1,0
- при изменении температуры окружающего воздуха от нормальной до 50 °С;
- при относительной влажности окружающего воздуха 98 % при 40 °С;
- при быстрых изменениях температуры окружающего воздуха от нормальной до минус 20 °С, от минус
20 °С до нормальной;
- при быстрых изменениях температуры окружающего воздуха от нормальной до 50 °С и от 50 °С до нормальной;
- при изменении напряжения питания от номинального значения до крайних значений напряжения питания;
- при воздействии магнитного поля промышленной частоты напряженностью 800 А/м;
- при воздействии радиочастотных электромагнитных полей
Число каналов регистрации сцинтилляционных спектров гамма - излучения
Энергетическое разрешение при регистрации сцинтилляционных спектров по линии 0,662 МэВ радионуклида 137Cs, %, не более
Предел допускаемой основной относительной погрешности характеристики преобразования при регистрации сцинтилляционных спектров, %
Значение
ИСП-
РМ1704А-
ГНМ
Наименование характеристики
ИСП-
РМ1704А
ИСП-
РМ1704А-ГН
ИСП-
РМ1704А-М
Диапазон установки количества среднеквадратических отклонений гамма - фона (далее - коэффициента n) или нейтронного фона_
от 1,0 до 9,9 (с шагом 0,1)
Частота ложных срабатываний в режиме поиска источников гамма-излучения при следующих значениях коэффициента n, не более:
- n = 5,3 за 10 ч непрерывной работы
- n = 5,0 за 1 ч непрерывной работы
- n = 4,0 за 10 мин непрерывной работы
1
Частота ложных срабатываний в режиме поиска источников нейтронного излучения при значении коэффициента n, не более
- n = 4,5 за 10 ч непрерывной работы;
- n = 3,5 за 1 ч непрерывной работы
Минимальная обнаруживаемая активность источника на расстоянии
0,4 м при перемещении со скоростью
0,5 м/с при установленном коэффициенте n, соответствующем значению, при котором частота ложных срабатываний не более одного срабатывания за 1,0 ч непрерывной работы, МБк, не более:
- 241Am;
20
1
0,25
- 137Cs;
- 60Co
Минимальная обнаруживаемая активность источника на расстоянии 0,2 м при перемещении со скоростью 0,5 м/с при установленном коэффициенте n, соответствующем значению, при котором частота ложных срабатываний не более одного срабатывания за 1,0 ч непрерывной работы, МБк, не более:
- 133Ba;
55
100
50
- 137Cs;
- 60Co
| Наименование характеристики | Значение | |||
| ИСП- РМ1704А | ИСП- РМ1704А-ГН | ИСП- РМ1704А-М | ИСП- РМ1704А- ГНМ | |
| Минимальная обнаруживаемая масса нейтронного источника из плутония на расстоянии 0,1 м при перемещении со скоростью 0,5 м/с при установленном коэффициенте n, соответствующем значению, при котором частота ложных срабатываний не более одного срабатывания за 1,0 ч непрерывной работы, не более | 300 г или альтернативный источник ней- 252^^ тронов Cf массой 0,01 мкг (2 • 104 нейтронов/с в сферический угол 4p) | 300 г или альтернативный источник ней- 252 тронов Cf массой 0,01 мкг (2 • 104 нейтронов/с в сферический угол 4p) | ||
| Время непрерывной работы от одного элемента питания (до появления на ЖКИ информации о разряде) в нормальных условиях эксплуатации при соблюдении номинального режима работы (среднее значение радиационного фона не более 0,3 мкЗв/ч, использование ЖКИ, звуковой, вибрационной и световой сигнализации - не более 5 мин/сут), ч, не менее | 300 | |||
| Степень защиты корпуса в соответствии с ГОСТ 14254-96 | IP65 | |||
| Номинальное напряжение питания, В | 1,5 | |||
| Рабочие условия эксплуатации: - диапазон температур окружающего воздуха, °C; - относительная влажность окружающего воздуха при температуре 40°С, %, не более; - атмосферное давление, кПа | от минус 20 до 50 98 от 84 до 106,7 | |||
| Г абаритные размеры, мм, не более | 75x87x38 | 102x87x38 | 102x87x38 | 117x87x38 |
| Масса, кг, не более: | 0,23 | 0,28 | 0,26 | 0,3 |
| Средняя наработка на отказ, ч | 20000 | |||
| Средний срок службы, лет | 8 | |||
| Среднее время восстановления, мин | 60 | |||
наносится на титульный лист паспорта ТИГР.412114.502 ПС типографским способом.
Комплект поставки измерителей - сигнализаторов указан в таблице 3. Таблица 3
| Наименование | Количество на модификацию, шт. | |||
| ИСП- РМ1704А | ИСП- РМ1704А-ГН | ИСП- РМ1704А-М | ИСП- РМ1704А-ГНМ | |
| Измеритель - сигнализатор поисковый ИСП-РМ1704А | 1 | |||
| Количество на модификацию, шт. | ||||
| Наименование | ИСП-РМ 1704 А | ИСП-РМ 1704 А-ГН | ИСП-РМ1704А-М | ИСП-РМ 1704 А-ГНМ |
| Измеритель - сигнализатор поисковый ИСП-РМ 1704А-ГН | 1 | |||
| Измеритель - сигнализатор поисковый ИСП-РМ 1704А-М | 1 | |||
| Измеритель - сигнализатор поисковый ИСП-РМ 1704А-ГНМ | 1 | |||
| Элемент питания1) | 1 | 1 | 1 | 1 |
| Кабель USB A - USB mini B | 1 | 1 | 1 | 1 |
| Паспорт (содержит раздел «Поверка») | 1 | 1 | 1 | 1 |
| Краткое руководство по эксплуатации | 1 | 1 | 1 | 1 |
| Электронный носитель (Руководство по эксплуатации, Руководство пользователя) | 1 | 1 | 1 | 1 |
| Измерители - сигнализаторы поисковые ИСП-РМ1704А. Методика поверки. МРБ МП.2478-2015 | 1 | 1 | 1 | 1 |
| Комплект принадлежностей | 1 | 1 | 1 | 1 |
| Упаковка | 1 | 1 | 1 | 1 |
| 1) Элемент питания (Lithium) AA (LR6)1,5 В, не | менее 3000 мА/ч. Допускается применение | |||
| других элементов питания, аналогичных по параметрам | ||||
осуществляется по документу МРБ МП.2478-2015 "Измерители - сигнализаторы поисковые ИСП-РМ1704А. Методика поверки", утвержденному БелГИМ в феврале 2015 г.
При поверке измерителей - сигнализаторов применяются:
- установка поверочная дозиметрическая гамма - излучения эталонная по ГОСТ 8.087-2000 с набором источников из радионуклида 137Cs. Диапазон измерения МЭД от 0,1 мкЗв/ч до 10 Зв/ч. Погрешность аттестации установки не более ± 6%;
- установка поверочная нейтронного излучения типа УКПН-1М или КИС-НРД-МБ с комплектом образцовых нейтронных Pu-a-Be радионуклидных источников. Погрешность аттестации эталонных источников не более ± 7%
приведены в Руководстве по эксплуатации «Измеритель - сигнализатор поисковый ИСП-РМ1704А. Модификации ИСП-РМ1704А, ИСП-РМ1704А-М, ИСП-РМ1704А-ГН, ИСП-РМ1704А-ГНМ. Руководство по эксплуатации» ТИГР.412114.502 РЭ.
Нормативные и технические документы, устанавливающие требования к измерителям -сигнализаторам ИСП-РМ1704А
ГОСТ 27451-87. Средства измерений ионизирующих излучений. Общие технические условия. ГОСТ 28271-89. Приборы радиометрические и дозиметрические носимые. Общие технические требования и методы испытаний.
ТУ BY 100345122.074-2014. Измерители - сигнализаторы поисковые ИСП-РМ1704А. Технические условия.
