| Номер в госреестре | 61556-15 |
| Наименование СИ | Приборы для контроля параметров вибрации |
| Обозначение типа СИ | VIBROCONTROL 920 |
| Изготовитель | "Bruel & Kjaer Vibro GmbH", Германия |
| Год регистрации | 2015 |
| МПИ (интервал между поверками) | 2 года |
| Описание типа | скачать |
| Методика поверки | скачать |
Приборы для контроля параметров вибрации VIBROCONTOROL 920 (далее -приборы) предназначены для измерения, контроля и индикации виброскорости движущихся частей механизмов.
Принцип действия приборов основан на преобразовании электрического сигнала, поступающего от вибропреобразователя в цифровую форму и отображения среднеквадратического значения виброскорости.
Прибор VIBROCONTROL 920 снабжен стандартным выходным интерфейсом по постоянному напряжению (от 0 до 10 В) и по постоянному току (от 4 до 20 мА).
На лицевой панели приборов расположены: цифровое табло отображения виброскорости, клавиши настройки, светодиоды индикации состояния прибора и превышения пороговых значений. В приборах VIBROCONTROL 920 предусмотрено использование двух порогов срабатывания, которые служат для сигнализации превышения предельных значений измеряемой виброскорости.
Корпус приборов изготовлен из ударопрочной пластмассы.
Все присоединения производятся через винтовые зажимы, расположенные на передней торцевой панели приборов.

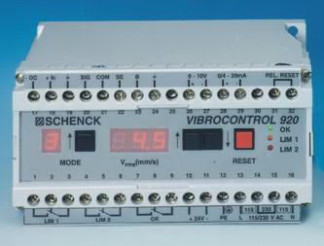

Внешний вид приборов для контроля параметров вибрации VIBROCONTOROL 920 приведен на рисунке 1.
| Наименование характеристики | Значение |
| Диапазон измерения виброскорости (СКЗ), мм/с | От 0 до 100 |
| Диапазон рабочих частот, Гц | От 1 до 1000 |
| Пределы допускаемой относительной погрешности измерения виброскорости в диапазоне рабочих частот и амплитуд, % | ±10 |
| Напряжение питания (постоянный ток), В | от 18 до 30 |
| Напряжение питания (переменный ток), В | от 187 до 253 |
| Рабочие условия эксплуатации: диапазон рабочих температур, °С: | от 0 до 50 |
| Г абаритные размеры (длина х высота х ширина), мм, не более: | 150 х 78 х 115 |
| Масса, кг, не более: | 0,92 |
Знак утверждения типа наносится на корпус прибора руководство по эксплуатации методом наклейки или печати.
методом наклейки и на
Прибор для контроля параметров вибрации VIBROCONTROL 920 зав. №№ FWHNC10CY201, FWHNC20CY201 Паспорт
2 шт. 2 экз. 1 экз.
Методика поверки Поверка
осуществляется в соответствии с документом МП 61556-15 «Приборы для контроля параметров вибрации VIBROCONTROL 920 фирмы «Bruel & Kj^r Vibro GmbH», Германия. Методика поверки», утвержденным ФГУП «ВНИИМС» 31 марта 2015 г.
Основные средства поверки:
- генератор сигналов сложной формы со сверхнизким уровнем искажений DS 360 (г/р № 45344-10);
- мультиметр цифровой Agilent 34411А (г/р № 33921-07).
1. Техническая документация фирмы «Bruel & Kj^r Vibro GmbH», Германия.
Нормативные и технические документы, устанавливающие требования к приборам для контроля параметров вибрации VIBROCONTROL 920
| Зарегистрировано поверок | 13 |
| Поверителей | 2 |
| Актуальность данных | 05.12.2024 |
