| Номер в госреестре | 61557-15 |
| Наименование СИ | Преобразователи виброскорости |
| Обозначение типа СИ | VS-079/S |
| Изготовитель | "Bruel & Kjaer Vibro GmbH", Германия |
| Год регистрации | 2015 |
| МПИ (интервал между поверками) | 2 года |
| Описание типа | скачать |
| Методика поверки | скачать |
Преобразователи виброскорости SLD733С (далее - преобразователи) предназначены измерения виброскорости и преобразования ее в пропорциональный электрический сигнал.
Преобразователи виброскорости SLD733С состоят из заключенных в одном корпусе акселерометра и электронного блока - трансмиттера.
Принцип действия акселерометра основан на использовании МЭМС-технологии (микроэлектромеханические системы) - технологии микрообработки, аналогично технологии изготовления интегральных микросхем. Акселерометры представляют собой функционально законченный модуль, объединяющий в своей конструкции жёсткий корпус с заключённым внутри него чувствительным элементом, который является составной частью конденсатора переменной ёмкости. Под воздействием измеряемого ускорения чувствительный элемент изменяет своё положение в пространстве, изменяя тем самым ёмкость конденсатора и частоту связанного с ним генератора. Эти изменения преобразуются в выходной сигнал, пропорциональный измеряемому ускорению.
Принцип действия трансмиттера основан на преобразовании сигнала акселерометра в выходной ток в диапазоне 4 - 20 мА, пропорциональный СКЗ виброскорости.

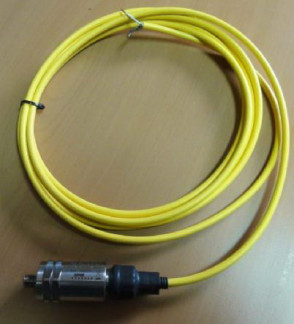

Внешний вид преобразователей виброскорости SLD733С приведен на рисунке 1.
Таблица 1
| Наименование характеристики | Значения |
| Диапазон измерения виброскорости (СКЗ), мм/с | от 0 до 25 |
| Диапазоны рабочих частот, Гц | от 10 до 1000 |
| Пределы допускаемой относительной погрешности измерения виброскорости, % | ±10 |
| Неравномерность амплитудно-частотной характеристики дБ, не более | ±1 |
| Относительный коэффициент поперечного преобразования, %, не более | 10 |
| Напряжение питания, В | от 12 до 24 |
| Условия эксплуатации: диапазон рабочих температур, 0С | от минус 40 до 85 |
| Габаритные размеры, мм, не более: (диаметрхвысота) | 024x88 |
| Масса, г, не более | 100 |
Знак утверждения типа наносится на титульный лист паспорта типографским способом и на корпус преобразователя методом гравировки.
Преобразователь виброскорости 8ЬБ733С
19 шт.
№№ FWHHM01CY201; FWHHM02CY201; FWHHM03CY201; FWHHM04CY201;
FWHHM05CY201;
FWHLB11CY202;
FWHLB21CY202;
FWHNF10CY202;
Паспорт
Методика поверки
FWHHM06CY201;
FWHLB12CY201;
FWHLB22CY201;
FWHNF20CY201;
FWHHM07CY201;
FWHLB12CY202;
FWHLB22CY202;
FWHNF20CY202
FWHLB11CY201;
FWHLB21CY201;
FWHNF10CY201;
19 экз. 1 экз.
осуществляется по документу ГОСТ Р 8.669-2009 «Виброметры с пьезоэлектрическими, индукционными и вихретоковыми вибропреобразователями. Методика поверки».
Основные средства поверки: поверочная вибрационная установка 2 разряда по ГОСТ Р
8.800-2012; мультиметр цифровой Agilent 34401А (г/р № 33921-07).
приведены в паспорте на вибропреобразователь.
Нормативные и технические документы, устанавливающие требования к преобразователям виброскорости 8ЬБ733С
1. ГОСТ Р 8.800-2012 «ГСИ. Государственная поверочная схема для средств измерений виброперемещения, виброскорости и виброускорения в диапазоне частот от 110- до 210 Гц»;
2. Техническая документация «SPM Instrument AB», Швеция.
