| Номер в госреестре | 61562-15 |
| Наименование СИ | Преобразователи угловых перемещений |
| Обозначение типа СИ | IE58, IH58 |
| Изготовитель | "TR-Electronic GmbH", Германия |
| Год регистрации | 2015 |
| Срок свидетельства | 12.11.2025 |
| МПИ (интервал между поверками) | 1 год |
| Описание типа | скачать |
| Методика поверки | скачать |
Преобразователи угловых перемещений IE58, IH58 (далее — преобразователи) предназначены для преобразования угловых перемещений валов различных устройств и механизмов в последовательность электрических сигналов, позволяющих измерить перемещение и определить его направление.
Принцип действия преобразователей основан на методе фотоэлектронного сканирования штриховых меток.
Конструктивно преобразователи представляют собой цилиндрический корпус со встроенным в него цельным (IE58) или полым валом (IH58) и разъемом для подключения кабеля.
На валу преобразователя жестко закреплен оптический диск, на котором нанесена прецизионная шкала меток и нулевая метка. При вращении вала метки считываются с помощью оптоэлектронной системы преобразователя, и формируется выходной сигнал в виде электрических импульсов. Количество импульсов пропорционально углу, на который переместился вал.
Выходной сигнал преобразователей имеет два канала, в которых идентичные последовательности импульсов сдвинуты на 90° относительно друг друга, что позволяет определять направление вращения вала. Также преобразователи имеют цифровой выход нулевой метки, который позволяет определить абсолютное положение вала.

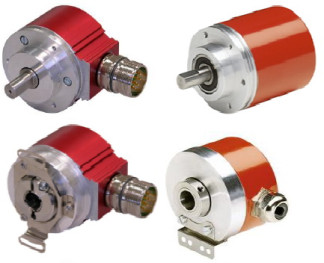

Внешний вид преобразователей представлен на рисунке 1.
в) г)
| Таблица 1 | ||||
| Наименование характеристики и единицы величин | Модель преобразователя/ Значение характеристики | |||
| IE58U | IH58U | 1Е58А | 1Н58А | |
| Диапазон преобразования угловых перемещений, градус | от 0 до 360 | |||
| Пределы допускаемой абсолютной погрешности преобразования, секунда | ±150 | |||
| Количество импульсов выходного сигнала за один оборот вала (коэффициент преобразования) * | 7/10/18/20/32/40/50/60/64/ 100/125/128/180/200/250/ 300/360/360/400/440/500/ 512/700/900/1000/1024/ 1250/1500/1885/2000/2048/ 2500/2600/3600/4000/4096/ 8192 | от 1 до 10000 | ||
| Напряжение питания постоянного тока, В, при выходном сигнале: - Line Driver; - Push-Pull | 5±5 % от 11 до 27 | |||
| Диаметр вала, мм* | 6/10 | 8/10/12 | 6/10 | от 4 до 12 |
| Степень защиты от внешних воздействий по ГОСТ 14254-96 | IP 67 | IP 54 | IP 65 | IP 64 |
| Масса, кг, не более | 0,3 | |||
| Габаритные размеры, мм, не более | 58х70х72 | 58х70х55,5 | 58х70х72 | 58х70х50,5 |
| Диапазон температуры окружающего воздуха, °С | от -20 до +85 | от 0 до +70 | от 0 до +80 | |
| Относительная влажность окружающего воздуха, %, не более | 98 (без конденсации влаги) | |||
| Средний срок службы, лет | 12 | |||
* - в соответствии с заказом. Знак утверждения типа
Знак утверждения типа наносится на титульный лист руководства по эксплуатации типографским способом и в виде наклейки на корпус преобразователя.
Таблица 2
| Наименование | Кол-во |
| Преобразователь | 1 шт. |
| Кабельный соединитель* | 1 шт. |
| Руководство по эксплуатации | 1 экз. |
| Методика поверки МП 2512-0008-2015 | 1 экз. |
* - в соответствии с заказом.
осуществляется по документу МП 2512-0008-2015 «Преобразователи угловых перемещений IE58, IH58. Методика поверки», утвержденному ГЦИ СИ ФГУП «ВНИИМ им. Д.И Менделеева» в мае 2015 г.
Основное средство поверки - стенд углоизмерительный из состава Государственного первичного эталона единицы плоского угла ГЭТ 22-2014.
Методика измерений приведена в документе «Преобразователи угловых перемещений IE58, IH58. Руководство по эксплуатации».
Нормативные и технические документы, устанавливающие требования к преобразователям угловых перемещений IE58, IH58
Техническая документация фирмы «TR-Electronic GmbH», Германия.
| Зарегистрировано поверок | 53 |
| Поверителей | 3 |
| Актуальность данных | 17.11.2024 |
