| Номер в госреестре | 61581-15 |
| Наименование СИ | Весы торговые |
| Обозначение типа СИ | Tiger |
| Изготовитель | "Mettler-Toledo (Changzhou) Scale & System Ltd.", Китай |
| Год регистрации | 2015 |
| Срок свидетельства | 11.09.2021 |
| МПИ (интервал между поверками) | 1 год |
| Описание типа | скачать |
| Методика поверки | скачать |
Весы торговые Tiger (далее — весы) предназначены для определения массы товара, вычисления его стоимости на основе заранее введенной оператором цены за единицу товара, а также печатания этикетки.
Все исполнения весов изготовлены на единой конструктивной основе и состоят из следующих основных узлов:
- грузоприемное устройство (далее — ГПУ): платформа, опирающаяся на один весоизмерительный тензорезисторный датчик (далее — датчик) или подвешенная на нем;
- электронное устройство, содержащее аналогово-цифровой преобразователь сигнала датчика, устройство обработки цифровых данных (микропроцессор), определяющее значение массы товара и его стоимость на основе заранее введенной оператором цены за единицу товара;
- дисплей для отображения результатов взвешивания и управления весами; принтер для печатания этикеток (кроме модификаций TIGE-y21z-069);
- дополнительный дисплей для отображения результатов взвешивания и/или другой информации.

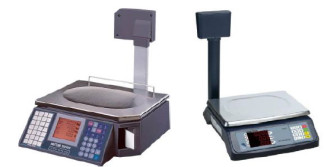

Общий вид весов представлен на рисунке 1.
Tiger 8442-F610Pro-069 Рисунок 1 — Общий вид весов
Tiger 8442-x610SPro-069
Лист № 2 Всего листов 5
Принцип действия весов основан на преобразовании возникающей под действием силы тяжести взвешиваемого товара деформации упругого элемента датчика в аналоговый электрический сигнал, пропорциональный массе товара. Далее этот сигнал преобразуется в цифровой код, обрабатывается, и измеренное значение массы, а также его стоимость, вычисленная на основе заранее введенной оператором цены за единицу товара, выводятся на дисплей и/или печатающее устройство. При оснащении весов интерфейсами связи измеренные значения передаются на внешние электронные устройства.
Весы снабжены следующими устройствами и функциями (в скобках указаны соответствующие пункты ГОСТ OIML R 76-1—2011):
- устройство первоначальной установки на нуль (T.2.7.2.4);
- полуавтоматическое устройство установки на нуль (T.2.7.2.2);
- автоматическое устройство установки на нуль (T.2.7.2.3);
- устройство слежения за нулем (T.2.7.3);
- устройство уравновешивания тары — устройство выборки массы тары (T.2.7.4.1);
- устройство предварительного задания значения массы тары (Т.2.7.5);
- устройство выбора единиц измерений (2.1);
- устройство установки по уровню (Т.2.7.1);
- вычисление стоимости (4.14.3);
- устройство печати этикетки с ценой (4.16);
- многоцелевое использование показывающих устройств (4.4.4).
Весы выпускаются в следующих модификациях: 8442-x600Pro-069, 8442-x600HPro-069, 8442-x610SPro-069, 8442-F610Pro-069, TIGE-y21z-069.
Индексы x, y, z в обозначении модификаций могут принимать значения согласно таблице 1.
Таблица 1
| Индекс | Значение | Расшифровка |
| x | 3 | максимальная нагрузка - 15 кг |
| 4 | максимальная нагрузка - 30 кг | |
| 6 | максимальная нагрузка - 6 кг | |
| У | 2 | максимальная нагрузка - 6 кг |
| 3 | максимальная нагрузка - 15 кг | |
| 4 | максимальная нагрузка - 30 кг | |
| z | 0 | весы не укомплектованы стойкой дисплея |
| 1 | весы укомплектованы стойкой дисплея |
Обозначение класса точности, значения максимальной нагрузки Max (Maxi поддиапазонов взвешивания многоинтервальных весов), минимальной нагрузки Min, поверочного интервала e (ei поддиапазонов взвешивания многоинтервальных весов), диапазона уравновешивания тары, указываются на маркировочной табличке весов. Значения Max (Maxi) Min, e (ei) указываются также на передней панели рядом с дисплеем весов.
Знак поверки наносится на корпус весов.
Схема пломбировки от несанкционированного доступа приведена на рисунке 2.
Программное обеспечение (далее - ПО) весов является встроенным, используется в стационарной (закрепленной) аппаратной части с определенными программными средствами.
Защита от несанкционированного доступа к настройкам и данным измерений обеспечивается невозможностью изменения ПО без применения специализированного оборудования производителя, а также без изменения его идентификационных данных.
Кроме того, для защиты от несанкционированного доступа к параметрам юстировки и настройки, а также измерительной информации, используется пломбируемый переключатель режима юстировки, а также следующие средства:
Доступ к параметрам юстировки и настройки осуществляется с использованием пароля.
При изменении метрологически значимых параметров юстировки и настройки формируется соответствующая запись в журнале событий, хранящимся в энергонезависимой памяти весов.
Изменение ПО весов через интерфейс пользователя невозможно.
Защита ПО от преднамеренных и непреднамеренных воздействий соответствует уровню «высокий» по Р 50.2.077-2014. Идентификационные данные ПО (Таблица 2) отображаются при включении весов, а так же доступны для просмотра через меню и могут быть напечатаны на этикетке.
Таблица 2 — Идентификационные данные ПО
| Идентификационные данные (признаки) | Значение |
| 1 | 2 |
| Идентификационное наименование ПО | - |
| Номер версии (идентификационный номер) ПО | не ниже VER360311.хх. 1) |
| Цифровой идентификатор ПО | - |
| Другие идентификационные данные, если имеются | - |
1) Примечание - обозначение «хх» не относится к метрологически значимому ПО.
Таблица 3 — Однодиапазонные весы
| Наименование характеристики | Значение | |||
| Максимальная нагрузка, Max, кг | 3 | 6 | 15 | 30 |
| Поверочный интервал, e, действительная цена деления (шкалы), d (e=d), кг | 0,001 | 0,002 | 0,005 | 0,01 |
| Число поверочных интервалов, n | 3000 | |||
| Диапазон уравновешивания тары | 100 % Мах | |||
| Диапазон предварительного задания значения массы тары | 100 % Мах | |||
Таблица 4 — Двухинтервальные весы
| Наименование характеристики | Значение | ||
| Максимальная нагрузка, Max1/ Max2, кг | 3/6 | 6/15 | 15/30 |
| Поверочный интервал, е1/е2, действительная цена деления (шкалы), d1/d2 (ei=di), г | 1/2 | 2/5 | 5/10 |
| Число поверочных интервалов, щ/п2 | 3000/3000 | ||
| Диапазон предварительного задания значения массы тары | 100 % Мах1 | ||
| Диапазон уравновешивания тары, кг | 100 % Мах2 | ||
Класс точности по ГОСТ OIML R 76-1—2011 ................................................................III (средний)
Диапазон температуры, °C............................................................................................от 0 до плюс 40
Параметры электрического питания от сети переменного тока:
- напряжение питания, В ..................................................................................... от 120 до 240;
- частота, Гц..........................................................................................................................50±1.
наносится на маркировочную табличку, расположенную на корпусе индикатора, а также типографским способом на титульные листы эксплуатационной документации.
Весы ....................................................................................................................................... 1 шт.
Руководство по эксплуатации............................................................................................1 экз.
осуществляется в соответствии с приложением ДА «Методика поверки весов» ГОСТ OIML R 76-1-2011 «Весы неавтоматического действия. Часть 1. Метрологические и технические требования. Испытания».
Основные средства поверки: гири, соответствующие классу точности М1 по ГОСТ OIML R111-1-2009.
«Весы торговые Tiger. Руководство по эксплуатации», раздел «Использование по назначению»
Нормативные и технические документы, устанавливающие требования к весам торговым Tiger
1. ГОСТ OIML R 76-1-2011 «Весы неавтоматического действия. Часть 1. Метрологические и технические требования. Испытания».
2. ГОСТ 8.021-2005 «ГСИ. Государственная поверочная схема для средств измерений массы».
3. Техническая документация фирмы-изготовителя
