| Номер в госреестре | 61582-15 |
| Наименование СИ | Весы крановые |
| Обозначение типа СИ | ПДВ |
| Изготовитель | Государственное малое НПП "Сапсан", г.Москва |
| Год регистрации | 2015 |
| Срок свидетельства | 11.09.2021 |
| МПИ (интервал между поверками) | 1 год |
| Описание типа | скачать |
| Методика поверки | скачать |
Весы крановые ПДВ (далее весы) предназначены для определения массы различных грузов.
Конструктивно весы состоят из грузоприемного устройства в форме крюка, скобы или ручки для подвески весов и корпуса весов, в котором установлен индикатор с клавиатурой. Грузоприемное устройство представляет собой весоизмерительный тензорезисторный датчик с силовыводящими узлами верхнего и нижнего элементов подвеса.

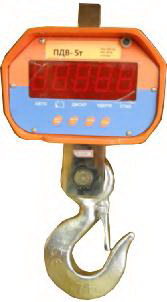

Общий вид весов представлен на рисунке 1.
Рисунок 1 - Общий вид весов
Весы снабжены следующими устройствами и функциями:
- устройство полуавтоматической установки на нуль;
- устройство слежения за нулем;
- устройство первоначальной установки на нуль;
- устройство уравновешивания тары - устройство выборки массы тары.
Принцип действия весов основан на преобразовании деформации упругого элемента датчика, возникающей под действием силы тяжести взвешиваемого груза, в аналоговый электрический сигнал, изменяющийся соответственно массе груза. Далее этот сигнал преобразуется в цифровой код встроенным устройством обработки аналоговых данных (АЦП). Результаты взвешивания отображаются на дисплее. Управление весами осуществляется с помощью клавиш, расположенных на корпусе весов, или на пульте дистанционного управления.
Питание весов осуществляется от встроенного аккумулятора или батареек.
Весы выпускаются в различных модификациях, отличающихся максимальной (Max) и минимальной (Min) нагрузками, действительной ценой деления (d) и поверочным делением (e), а также массой и габаритными размерами.
Обозначение модификаций весов имеет вид ПДВ-КС(Ж), где N- обозначение максимальной нагрузки (Max), С(Ж)-тип индикации: С-светодиодная, Ж-жидкокристаллическая.
На маркировочной табличке весов указывают:
- обозначение типа весов;
- торговую марку изготовителя или его наименование;
- серийный номер;
- знак утверждения типа;
- год выпуска.
На корпусе весов указывают значения Max, Min, e, d.
Знак поверки наносится на пломбу, предназначенную для предотвращения несанкционированного доступа к ПО и показанную на рисунке 2.
Рисунок 2 - Место пломбировки весов
Программное обеспечение (далее - ПО) весов является встроенным и метрологически значимым.
Идентификационным признаком ПО служит номер версии, который отображается на дисплее весов при их включении.
Защита от несанкционированного доступа к настройкам и данным измерений обеспечивается защитной пломбой, которая находится на поверхности корпуса, при этом ПО не может быть модифицировано без нарушения защитной пломбы. Кроме того, изменение ПО невозможно без применения специализированного оборудования производителя.
Уровень защиты ПО от непреднамеренных и преднамеренных воздействий в соответствии с Р 50.2.077-2014 - «средний».
Таблица 1
| Идентификационные данные (признаки) | Значение |
| 1 | 2 |
| Наименование ПО | ПДВ |
| Идентификационное наименование ПО | Не применяется |
| Номер версии (идентификационный номер) ПО | U. 106 |
| Цифровой идентификатор ПО | Не применяется |
| Алгоритм вычисления цифрового идентификатора ПО | Не применяется |
Максимальная (Мах) и минимальная (Min) нагрузки, поверочное деление (е), число поверочных делений (n), действительная цена деления (d), интервалы взвешиваний приведены в таблице 2.
Таблица 2
| Характеристика | Модификации весов | ||||
| ПДВ-1000 | ПДВ-2000 | ПДВ-3000 | ПДВ-5000 | ПДВ- 10000 | |
| Максимальная нагрузка, Max, кг | 1000 | 2000 | 3000 | 5000 | 10000 |
| Минимальная нагрузка, Min, кг | 10 | 20 | 20 | 40 | 100 |
| Поверочный интервал (е), и действительная цена деления (d), (e=d), кг | 0,5 | 1 | 1 | 2 | 5 |
| Число поверочных интервалов (n) | 2000 | 2000 | 3000 | 2500 | 2000 |
| Пределы допускаемой погрешности при первичной поверке 0<да<500е 500е<да< 2000е 2000е<да< 10000е | ±0,5е ±1е ±1,5е | ||||
| Диапазон уравновешивания тары, кг | 100% Max | ||||
| Диапазон температуры, ° С | от - 20 до + 45 | ||||
| Г абаритные размеры весов, мм, не более | 730х330х360 | 850х330х 360 | |||
| Электрическое питание: -от сети переменного тока - от источника постоянного тока | напряжение, В - от 187 до 242 частота,Гц от 49 до 51 напряжение, В - 6, 9 или 12 | ||||
Знак утверждения типа наносится на титульный лист руководства по эксплуатации и маркировочную табличку, расположенную на корпусе весов.
1. Весы.....................................................................................................................................1 шт.
2. Пульт дистанционного управления.............................................................1 шт.
3. Руководство по эксплуатации...........................................................................................1 шт.
4. Зарядное устройство................................................................................1 шт.
осуществляется по документу МП 61582-15 «Весы крановые ПДВ. Методика поверки», утвержденному ФГУП «ВНИИМС» 10.01.2015 г.
Идентификационные данные, а так же процедура идентификации программного обеспечения приведены в пункте 5.9 «Описание программного обеспечения» руководства по эксплуатации на весы.
Основные средства поверки: гири, соответствующие классам точности М1, М1-2 по ГОСТ OIML R 111-1-2009; динамометр по ГОСТ Р 55223-2012.
Измерение массы на весах проводится согласно документу «Весы крановые ПДВ. Руководство по эксплуатации и Паспорт. СН.143.012.000 РЭ и ПС» (Раздел 5 «Состав, устройство и работа весов»).
Нормативные и технические документы, устанавливающие требования к весам крановым ПДВ
1. ГОСТ 8.021-2005 «Государственная система обеспечения единства измерений. Государственная поверочная схема для средств измерений массы».
2. ТУ СН.143.012.000-2014 «Весы крановые ПДВ. Технические условия».
