| Номер в госреестре | 61583-15 |
| Наименование СИ | Установки спектрометрические для радиационного контроля при паспортизации радиоактивных отходов |
| Обозначение типа СИ | УСР-03АЕ |
| Изготовитель | ООО "Атом Инжиниринг", г.Химки |
| Год регистрации | 2015 |
| Срок свидетельства | 11.09.2025 |
| МПИ (интервал между поверками) | 2 года |
| Описание типа | скачать |
| Методика поверки | скачать |
Установка спектрометрическая для радиационного контроля при паспортизации радиоактивных отходов УСР-03АЕ (далее по тексту установка УСР-03АЕ или УСР-03АЕ) предназначена для измерения энергии фотонов гамма-излучения радиоактивных отходов, размещенных в невозвратных защитных контейнерах (НЗК), и определения радионуклидного состава отходов, измерения мощности амбиентного эквивалента дозы гамма- излучения на поверхности НЗК, а также для измерения активности и удельной активности гамма-излучающих радионуклидов (при наличии соответствующих градуировок и аттестованных методик измерений).
Принцип работы установки основан на преобразовании энергии гамма-квантов, зарегистрированных блоками детектирования, в цифровой код и накопления его в виде спектров, представляющих собой распределение числа гамма-квантов по их энергии.
Установка УСР-03АЕ представляет собой измерительный комплекс, состоящий из четырёх спектрометрических устройств детектирования гамма-излучения со сцинтилляционными детекторами, двух блоков детектирования мощности дозы гамма-излучения, крановых весов электронных, опорного устройства для размещения контейнера НЗК-150-1,5П массой до 10,0 тонн, автоматизированного рабочего места (АРМ) оператора.
Контроль радиационных характеристик НЗК выполняется после его окончательной герметизации перед установкой на хранение. Измерение гамма-спектров выполняется на расстоянии 10 см от наружной поверхности контейнеров снизу и сверху с помощью четырёх параллельно работающих гамма-спектрометров с детекторами LaBr3(Ce) с размерами кристаллов 025*25 мм, установленных попарно сверху и снизу контейнера в синхронно перемещаемых программно управляемых приборных боксах. Детекторы располагаются горизонтально, так что излучение попадает на боковую (цилиндрическую) поверхность сцинтилляционного кристалла. Детекторы снабжены свинцовыми коллиматорами с пирамидальным вырезом, обращённым к поверхности контейнера и формирующим зону чувствительности детектора (рисунок 1). При
5 8
удельной активности РАО от 10 до 10 Бк/кг используются коллиматоры с пирамидальным вырезом с углом между гранями и нормалью к поверхности контейнера 200, а при удельной активности РАО выше 10 Бк/кг - с квадратным вырезом 25*25 мм (угол равен нулю). Спектры измеряются при трёх фиксированных положениях кареток с приборными боксами в 12 точках (по 6 сверху и снизу), как показано на рисунке 2.
Сцинтиллятор
л
| г^Ц-н | ||
| -• -1 lip 1 /Т | \ |
Коллиматор
Калибровочный источник
V
л
| Содержимое | 7 ' а |
| контейнера / |
■=9\
V
Измерение мощности дозы гамма-излучения производится с помощью серийно выпускаемых блоков детектирования БДМГ-300 (номер в Государственном реестре СИ 39852-13), установленных на подвижной части опорной рамы.
Управление работой УСР-03АЕ, обработка и вывод результатов измерений осуществляются с помощью автоматизированного рабочего места (АРМ), представляющего из себя персональный компьютер в защищенном исполнении, работающем под управлением операционной системы Windows.
Прикладное программное обеспечение (ПО) «USR03AE» устанавливается на ПЭВМ, входящую в состав автоматизированного рабочего места (АРМ). ПО исполняется под управлением операционной системы Windows. ПО является автономным и предназначено для настройки УСР-03АЕ, проверки работоспособности, получения и обработки данных от измерительных каналов.
Идентификационные данные ПО «USR03AE» приведены в таблице 1.
Таблица 1
| Идентификационные данные (признаки) | Значения |
| Идентификационное наименование ПО | USR03AE.exe |
| Номер версии (идентификационный номер) ПО | 1.0.0.0 1) |
| Цифровой идентификатор ПО (по MD5) | 08dc22d69f07b9104ffe67512f46bc752) |
Примечание: 1) Номер версии не ниже указанного в таблице.
2) Контрольная сумма файла относится к текущей версии программного обеспечения.
Разделение ПО «USR03AE» с выделением метрологически значимой части не предусмотрено. К метрологически значимой части относится все ПО «USR03AE».
Уровень защиты программного обеспечения установок спектрометрических для радиационного контроля при паспортизации радиоактивных отходов УСР-03АЕ от непреднамеренных и преднамеренных изменений соответствует уровню «средний», согласно Р 50.2.077-2014.
Основные технические характеристики установки УСР-03АЕ приведены в таблице 2. Таблица 2
| Наименование характеристики | Значение |
| Диапазон энергий регистрируемого гамма-излучения, МэВ | 0,05 - 3,0 |
| Относительное энергетическое разрешение по линии гамма-излучения с энергией 661,7 кэВ радионуклида Cs-137 для каждого спектрометрического тракта, %, не более | 3,5 |
| Пределы допускаемой основной относительной погрешности характеристики преобразования в диапазоне измеряемых энергий, % | ±1 |
| Эффективность регистрации в пике полного поглощения с энергией 662 137 кэВ радионуклида Cs для точечной геометрии на расстоянии между источником и детектором 50 см для каждого спектрометрического тракта, имп/квант, не менее | 7-10-5 |
| Максимальная входная статистическая загрузка, с-1 | 2>105 |
| Нестабильность характеристики преобразования за время непрерывной работы (временная нестабильность) каждого спектрометрического тракта, %, не более | ±1 |
| Пределы дополнительной относительной погрешности характеристики преобразования, вызванной изменением климатических факторов в рабочих условиях эксплуатации, %, не более - температуры - относительной влажности воздуха | ±10 ±10 |
| Наименование характеристики | Значение |
| Пределы дополнительной относительной погрешности характеристики преобразования, вызванной воздействием электромагнитных помех, % | ±10 |
| Время установления рабочего режима, мин, не более | 30 |
| Время непрерывной работы, ч, не менее | 24 |
| Диапазон измерений мощности амбиентного эквивалента дозы гамма-излучения, мкЗв/ч | от 0,1 до 1-106 |
| Пределы допускаемой относительной погрешности измерений мощности амбиентного эквивалента дозы, % | ± 25 |
| Электропитание установки: сеть переменного тока напряжением, В частота переменного тока, Гц | 220+ш% 220-15% 50 ± 1 |
| Г абаритные размеры, мм, не более Опорной рамы АРМ | 2600x2150x2200 1250x700x700 |
| Масса, кг, не более Опорной рамы АРМ | 1000 60,0 |
| Рабочие условия эксплуатации: 0 /'Ч - температура окружающего воздуха, С - относительная влажность воздуха, % - атмосферное давление, кПа | от +5 до +50 до 80% при t=350 С от 84,0 до 106,7 |
| Средняя наработка на отказ, ч | 20000 |
| Средний срок службы, лет | 10 |

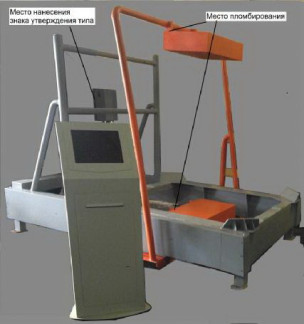

наносится графически или специальным штемпелем на титульные листы эксплуатационной документации, методом сеткографии или путем наклеивания шильдика на боковой стенке установки.
В комплект поставки установки УСР-03АЕ входят изделия и документация в соответствии с таблицей 3.
Таблица 3
| № | Наименование | Обозначение | Кол-во | Прим |
| 1 | Установка спектрометрическая для радиационного контроля радиоактивных отходов УСР-03 АЕ в составе: | АТИН.418272.020 | 1 | |
| 1.1 | Рама опорная УСР-03АЕ с тележкой в сборе | АТИН.418272.001 | 1 | |
| 1.2 | Устройство детектирования СУДЭГ-01 | 4 | ||
| 1.3 | Блок детектирования БДМГ-300 | 2 | ||
| 2 | Автоматизированное рабочее место в составе: | АТИН.468323.003 | 1 | |
| 2.1 | Защищенный компьютер | iROBO-5000-5044T | 1 | 1) |
| 2.2 | Принтер | 1 | 1) | |
| 3 | Весы крановые | 1 | 1) |
| № | Наименование | Обозначение | Кол-во | Прим |
| 4 | Комплект соединительных кабелей | 1 | ||
| 5 | Программное обеспечение на компакт-диске | АТИН.418272.020 ПО | 1 | |
| 6 | Руководство по эксплуатации | АТИН.418272.020 РЭ | 1 | |
| 7 | Методика поверки | МП 2101-001-2015 | 1 | |
| 8 | Паспорт | АТИН.418272.020 ПС | 1 | |
| 9 | Руководство по эксплуатации Весы крановые | 1 | ||
| 10 | Руководство по эксплуатации Блок детектирования БДМГ-300 | 1 |
1) - марка и модель определяются при поставке Поверка
осуществляется по документу МП 2101- 001-2015 «Установки спектрометрические для радиационного контроля при паспортизации радиоактивных отходов УСР-03АЕ. Методика поверки», утверждённому ГЦИ СИ ФГУП «ВНИИМ им. Д.И. Менделеева» в мае 2015 г.
При поверке применяются:
рабочие эталоны 1-2-го разряда - радионуклидные источники фотонного излучения по ГОСТ 8.033-96 активностью от 104 до 101 Бк, аттестованные по активности радионуклида в источнике с погрешностью не более ± 4 %.
АТИН.418272.020 РЭ «Установки спектрометрические для радиационного контроля при паспортизации радиоактивных отходов УСР-03АЕ. Руководство по эксплуатации»
Нормативные и технические документы, устанавливающие требования к установкам спектрометрическим для радиационного контроля при паспортизации радиоактивных отходов УСР-03АЕ
1. ГОСТ 27451-87 Средства измерений ионизирующих излучений. Общие технические условия
2. ГОСТ Р 8.654-2009 ГСИ. Требования к программному обеспечению.
3. ГОСТ 26874-86 Спектрометры энергий ионизирующих излучений. Методы измерения основных параметров.
4. ГОСТ 8.033-96 ГСИ. Государственная поверочная схема для средств измерений активности радионуклидов, потока и плотности потока альфа-, бета-частиц и фотонов радионуклидных источников.
6. Приказ Министерства Здравоохранения и социального развития РФ № 1034 от 09 сентября 2011 г. «Об утверждении Перечня измерений, относящихся к сфере государственного регулирования обеспечения единства измерений и производимых при выполнении работ по обеспечению безопасных условий и охраны труда, в том числе на опасных производственных объектах, и обязательных метрологических требований к ним, в том числе показателей точности».
7. ТУ 436200-414-88471279-14 (АТИН 418272.020ТУ) Установки спектрометрические для радиационного контроля при паспортизации радиоактивных отходов УСР-03АЕ. Технические условия.
| Зарегистрировано поверок | 5 |
| Поверителей | 3 |
| Актуальность данных | 17.11.2024 |
