| Номер в госреестре | 61596-15 |
| Наименование СИ | Катушки для калибровки бесконтактных измерителей тока |
| Обозначение типа СИ | Fluke 5500A/COIL |
| Изготовитель | "Fluke Corporation", США |
| Год регистрации | 2015 |
| Срок свидетельства | 11.09.2025 |
| МПИ (интервал между поверками) | Первичная поверка до ввода в эксплуатацию, периодической поверке не подлежат |
| Описание типа | скачать |
| Методика поверки | скачать |
Катушки для калибровки бесконтактных измерителей тока Fluke 5500A/COIL (далее -катушки) предназначены для калибровки измерительных клещей и других бесконтактных измерителей тока.

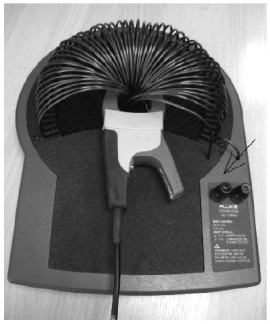

Принцип действия катушек связан с трансформацией значений измерительного тока, создаваемого калибратором тока. Калибруемые клещи или другой бесконтактный измеритель тока располагаются таким образом, что фактически измеряют суммарное магнитное поле всех витков катушки. Внешний вид катушек и их использование для калибровки показаны на рисунке 1. Пломбирование катушек изготовителем не предусмотрено.
Основные метрологические и технические характеристики катушек приведены в таблице.
| Номинальное значение коэффициента трансформации измерительного тока (число витков катушки) | 50 |
| Пределы допускаемой погрешности значения коэффициента трансформации | ± 0,65 % в диапазоне частот от 0 Гц до 10 кГц |
| Максимальный входной ток, А | Не более 11 А непрерывно, не более 20,5 А в течение двух минут с последующим охлаждением не менее 8 минут |
| Максимальное напряжение, В | 7 В постоянного или переменного тока |
| Минимальный внутренний диаметр клещей | 2,54 см |
Знак утверждения типа наносится в виде наклейки на переднюю панель корпуса катушки в соответствии с рисунком 2, а также типографским методом на титульные листы эксплуатационной документации.
В комплект поставки входят: катушка
- 1шт.;
- 1 экз.;
- 1шт.;
- 2 шт.
методика поверки руководство пользователя измерительные провода
Поверка осуществляется по документу МП 61596-15 «Катушки для калибровки бесконтактных измерителей тока Fluke 5500A/COIL. Методика поверки», утвержденному ФГУП «ВНИИМС» 05.07.2015 г.
Основное оборудование, необходимое для поверки: калибратор универсальный Fluke 6100A в трехфазной комплектации, пределы допускаемой погрешности при измерении тока в диапазоне до 20 А составляют ± 0,02 %.
Дополнительное оборудование:
- мультиметр Agilent 3458А. Погрешность при измерении напряжения в диапазоне до 100 В ± 0,001 %; клещи токоизмерительные Fluke i 1800, 2 шт.
Катушки для калибровки бесконтактных измерителей тока Fluke 5500A/COIL. Руководство пользователя.
Нормативные и технические документы, устанавливающие требования к катушкам для калибровки бесконтактных измерителей тока Fluke 5500A/COIL
Документация фирмы-изготовителя.
| Зарегистрировано поверок | 118 |
| Поверителей | 5 |
| Актуальность данных | 17.09.2024 |
