| Номер в госреестре | 61605-15 |
| Наименование СИ | Тахометры электронные |
| Обозначение типа СИ | T77630-40 |
| Изготовитель | "AI-Tek Instruments, LLC", США |
| Год регистрации | 2015 |
| МПИ (интервал между поверками) | 1 год |
| Стоимость поверки | Узнать стоимость |
| Описание типа | скачать |
| Методика поверки | скачать |
Тахометры электронные T77630-40 (далее - тахометры) предназначены для измерения временных параметров периодических процессов (частота входного сигнала) и преобразования частоты входного сигнала в частоту вращения на предприятии ОАО «Евраз Нижнетагильский металлургический комбинат».
Принцип действия основан на подсчете поступающей от первичных преобразователей периодической последовательности импульсов, в течение определенного интервала времени.
Конструктивно, тахометры выполнены в пластмассовом защитном корпусе, на лицевой панели которого размещен дисплей отображения информации, кнопки управления и программирования. Информация о частоте вращения отображается в диапазоне от 100 до 25 000 об/мин. Клеммы для подключения к первичному преобразователю, внешним устройствам и к источнику питания расположены на задней панели тахометров. Счетчик имеет 1 измерительный входной канал.

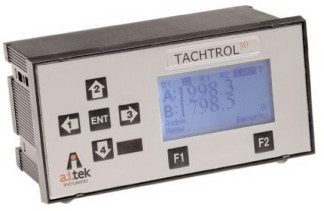

Фотографии общего вида тахометра приведены на рисунке 1.
Тахометры имеют встроенное программное обеспечение (ПО), идентификационные данные ПО приведены в таблице 1.
Встроенное ПО (микропрограмма) - внутренняя программа микроконтроллера для обеспечения нормального функционирования тахометра, реализовано аппаратно. Микропрограмма заносится в программируемое постоянное запоминающее устройство (ППЗУ) тахометров предприятием-изготовителем и не доступна для пользователя. Разделение ПО на метрологически значимую и незначимую части не реализовано. Метрологически значимой является вся встроенная часть ПО. Метрологические характеристики тахометров нормированы с учетом влияния ПО.
| Идентификацион ные данные (признаки) | Идентификационное наименование ПО | Номер версии (идентификационный номер) ПО | Цифровой идентификатор ПО | Другие идентификационные данные (если есть) |
| AI-Tek Instruments LLC Tachtrol plus | Tachtrol plus | 1.08 | - | - |
Защита программы от преднамеренного воздействия обеспечивается тем, что пользователь не имеет возможности изменять команды программы, обеспечивающие управление работой тахометра и процессом измерений.
Уровень защиты программного обеспечения от непреднамеренных и преднамеренных изменений в соответствии с Р 50.2.077-2014 - низкий.
Таблица 2
| Наименование характеристики | Значение |
| Диапазон измерения частоты входных импульсов, кГц, не более | 50 |
| Пределы допускаемой относительной погрешности измерения частоты входных импульсов, % | ±0,1 |
| Диапазон выходного тока (настраиваемый), мА | от 0 до 20 от 4 до 20 от минус 20 до 20 |
| Напряжение питания постоянного тока, В | от 12 до 30 |
| Условия эксплуатации: - диапазон рабочих температур, °С | от минус 40 до 80 |
| Г абаритные размеры (длина х высота х глубина), мм | 278x188x180 |
| Масса, кг, не более | 2 |
Знак утверждения типа наносится на титульный лист паспорта типографским способом.
Таблица 3
| Наименование | Количество |
| Тахометры электронные T77630-40 зав. №№: SIT516/1, SIT516/2 | 2 шт. |
| Паспорт | 1 экз. |
| Методика поверки | 1 экз. |
осуществляется в соответствии с документом МП 61605-15 «Тахометры электронные T77630-40. Методика поверки», утвержденным ФГУП «ВНИИМС» 8 декабря 2014 г.
Основные средства поверки: генератор сигналов сложной формы со сверхнизким уровнем искажений DS 360 (г/р № 45344-10), частотомер электронно-счетный Ч3-38 (г/р № 3433-73).
приведены в паспорте на тахометры.
Нормативные и технические документы, устанавливающие требования к тахометрам электронным T77630-40
1. Техническая документация фирмы «AI-Tek Instruments, LLC», США.
