| Номер в госреестре | 61612-15 |
| Наименование СИ | Генераторы рубидиевые опорные |
| Обозначение типа СИ | VCH-210 |
| Изготовитель | ЗАО "ВРЕМЯ-Ч", г. Нижний Новгород |
| Год регистрации | 2015 |
| Срок свидетельства | 11.09.2025 |
| МПИ (интервал между поверками) | 1 год |
| Описание типа | скачать |
| Методика поверки | скачать |
Генераторы рубидиевые опорные VCH-210 (далее - генераторы) предназначены для формирования высокостабильных по частоте синусоидальных 5, 10 МГц и импульсных 1 Гц, 1; 2,048; 5 МГц сигналов.
Конструктивно генератор выполнен в виде моноблока в металлическом корпусе.
Функционально генератор состоит из тактового генератора (атомных часов), формирователя импульсов, усилителя 10 МГц, усилителя-формирователя 5 МГц, преобразователя 2,048 МГц и блока питания. В генераторе имеются следующие интерфейсы: два разъема выходного сигнала 5 МГц (импульсной и синусоидальной формы); разъем выходного сигнала 10 МГц синусоидальной формы, разъемы выходных сигналов 1 Гц, 1; 2,048 МГц импульсной формы, разъем для подключения питания от сети переменного тока 220 В и постоянного тока 27 В.
Принцип действия генераторов основан на автоподстройке частоты тактового генератора (атомных часов) по высокостабильному квантовому переходу изотопа атомов рубидия Rbg7 В основном состоянии.
Синусоидальный опорный сигнал 10 МГц с тактового генератора поступает на формирователь импульсов, а также через усилитель на выходной разъем 10 МГц. В формирователе импульсов синусоидальный сигнал 10 МГц преобразуется в импульсную форму. Импульсы 10 МГц подаются на делители, вырабатывающие выходные сигналы импульсной формы частотой 1 Гц, 1 и 5 МГц. Меандр 5 МГц одновременно поступает на усилитель-формирователь синусоидального выходного сигнала 5 МГц.
Импульсный сигнал 10 МГц используется также в качестве опорного сигнала для преобразователя 2,048 МГц, представляющего собой автогенератор с целью подстройки частоты Контроль функционирования тактового генератора осуществляется при помощи интегрального выходного сигнала «ЗАХВАТ». Информация о функционировании генерируется микроконтроллером тактового генератора.
Внешний вид генератора, место нанесения наклеек и схема пломбировки генератора от несанкционированного доступа приведены на рисунках 1,2.

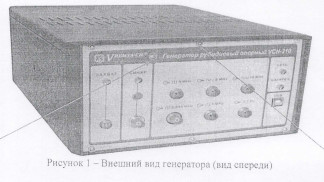

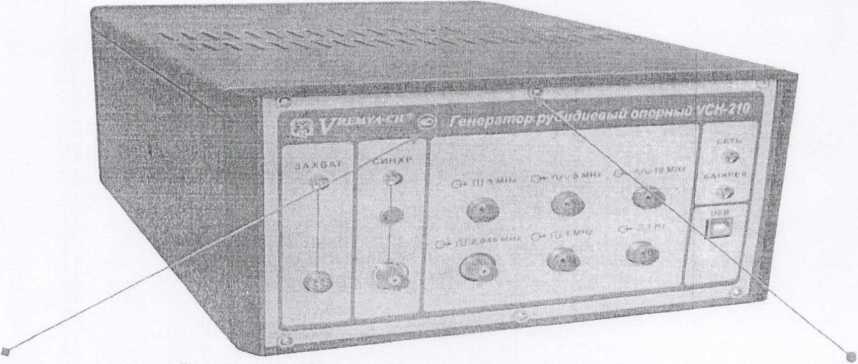

Рисунок 1 - Внешний вид генератора (вид спереди)

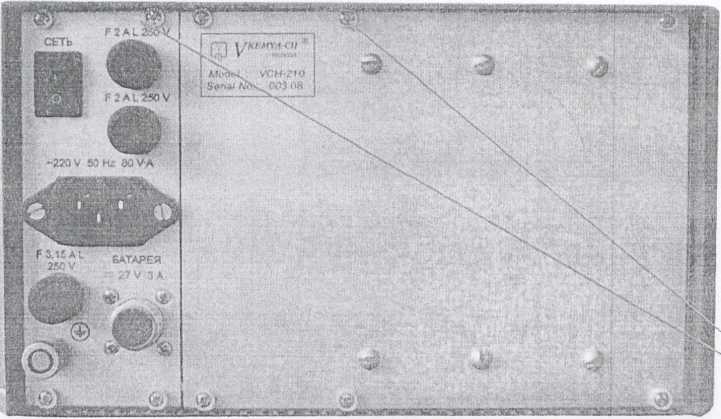

Рисунок 2 - Внешний вид генератора (вид сзади)
♦ - Место нанесения наклеек
« - Места пломбировки от несанкционированного доступа
Метрологические и технические характеристики генераторов приведены в таблице 1. Таблица 1
| Наименование параметра или характеристики | Значение характеристики |
| Номинальные значения частоты выходного сигнала, Гц: синусоидальных импульсных | 5-Ю6; 1-Ю7 1; по6; 2,048-106; 5-Ю6; 1 -107 |
| Среднее квадратическое значение напряжения синусоидальных сигналов на нагрузке 50 Ом, В | от 0,8 до 1,2 |
| Параметры импульсного сигнала 1 Гц: - полярность импульсов - период следования импульсов, с - амплитуда импульсов на нагрузке 50 Ом, В - длительность фронта, нс, не более - длительность импульса, мкс | положительная от 2,25 до 5,25 20 от 10 до 20 |
| Пределы допускаемой относительной погрешности по частоте: при выпуске на интервале 1 год | ±5,0-10"" ±5,О-1О’10 |
| Среднее квадратическое относительное отклонение частоты выходного сигнала за интервалы времени измерения ти, времени выборки Тв, времени наблюдения тн, не более: |
| Наименование параметра или характеристики | Значение характеристики |
| - ДЛЯ Ти = 1 С, Тв = 1 с, тн = 100 с - для ти = 30 с, тв = 30 с, тн = 20 мин - для тц = 1 ч, тв = 1 ч, Тн = 24 ч | 1,0-1 О’" 1,5-10~12 5,0-Ю’13 |
| Спектральная плотность мощности фазовых шумов в одной боковой полосе спектра выходного сигнала, дБ/Гц, не более: - на частоте 10 Гц - на частоте 100 Гц - на частоте 1 кГц - на частоте 10 кГц | минус 80 минус 115 минус 135 минус 140 |
| Габаритные размеры (высота х ширина х глубина), мм, не более: | 140x240x330 |
| Масса, кг, не более | 8 |
| Напряжение питания от сети переменного тока, В | от 198 до 242 |
| Напряжение питания от сети постоянного тока, В | от 22 до 30 |
| Потребляемая мощность, ВА, не более | 80 |
| Рабочие условия эксплуатации: - температура окружающего воздуха, °C - атмосферное давление, кПа - относительная влажность при температуре воздуха 30 °C, % | от 5 до 45 от 60 до 106 до 80 |
наносится типографским способом на титульный лист эксплуатационной документации и на корпус генератора в виде наклейки.
Комплект поставки включает:
генератор рубидиевый опорный VCH-210- 1 шт.,
комплект одиночный ЗИП-0 - 1 к-т,
ящик укладочно-транспортный - 1 шт.,
комплект эксплуатационной документации - 1 к-т.
осуществляется в соответствии с разделом 6 «Поверка прибора» документа «Генератор рубидиевый опорный VCH-210. Руководство по эксплуатации ЯКУР.411653.006 РЭ», утвержденного руководителем ГЦИ СИ ФБУ «ГНМЦ Минобороны России» 05 мая 2015 г.
Основные средства поверки:
- стандарт частоты и времени водородный 41-1006 (рог. № 28070-04): номинальное значение частоты выходных сигналов 1 Гц, 5; 10; 100 МГц, пределы допускаемого среднего квадратического относительного отклонения частоты выходного сигнала 5 МГц при ти= 1 с-7,0-10 13, при ти= 1 ч — 2,0'10"14, где ти-интервал времени измерений;
- компаратор частотный Ч7-308А/1 (per. № 27253-09): номинальные значения частоты входных сигналов 5; 10; 100 МГц, вносимое среднее квадратическое относительное отклонение частоты входных сигналов при ти = 1 с — 7,0-10-14, при ти = 100 с — 1,5-10-14;
- частотомер электронно-счетный вычислительный 43-63/1 (per. № 9084-90): диапазон измерений частоты синусоидального сигнала от 0,1 Гц до 200 МГц, пределы допускаемой относительной погрешности по частоте внутреннего опорного генератора за интервал между поверками ± 5,0-10-7;
- милливольтметр высокочастотный ВЗ-62 (per. № 10967-87): диапазон рабочих частот от 10 Гц до 10 МГц, диапазон измерений напряжения от 0,01 до 3 В, пределы допускаемой относительной погрешности измерений напряжения ± 2 %;
- осциллограф С1-97 (per. № 7464-79): полоса пропускания от 0 до 350 МГц, диапазон длительностей развертки 1 нс/дел - 0,1 с/дел, пределы допускаемой относительной погрешности измерений амплитуды импульсов ± 5 %.
«Генератор рубидиевый опорный VCH-210. Руководство по эксплуатации ЯКУР.411653.006РЭ».
1. ГОСТ 8.129-2013. «Государственная система обеспечения единства измерений. Государственная поверочная схема для средств измерений времени и частоты».
2. «Генератор рубидиевый опорный VCH-210. Технические условия ЯКУР.411653.006ТУ».
