Анализаторы давления паров Vapour Pressure Analyzer, 61632-15

Назначение

Анализаторы давления паров «Vapour Pressure Analyzer» (далее - анализаторы) предназначены для непрерывного измерения давления паров нефти, нефтепродуктов и других жидкостей на установках первичной переработки нефти, нефтебазах и нефтехранилищах, перевалочных и нефтеналивных станциях, на химических предприятиях.

Описание

Анализатор определяет давление паров, находящихся в равновесии с жидкостью при определенных температуре и объемном соотношении паровой и жидкой фазы. Измерение давления паров проводят при температуре 37,8 оС и соотношении пар-жидкость, равным от 0,02:1 до 4:1 (метод Рейда, ГОСТ 1756, ASTM 323). В анализаторе температура измерения задается в пределах от 20оС до 60оС, а соотношение пар-жидкость изменяется в широких пределах. Точно отмеренное количество пробы вводится в измерительную ячейку с подвижным поршнем, положение которого контролируется лазерным дальномером. Температура ячейки, измеряемая термометрами сопротивления, устанавливается на заданное значение. После этого поршень отодвигается, обеспечивая требуемое соотношение пар-жидкость, при котором измеряется равновесное давление паров. Микропроцессорное управление обеспечивает контроль важнейших параметров работы анализатора, включая степень расширения измерительной камеры, температуру и расход пробы, определение давления паров, а также коррекцию на соответствие измеренной величины другим стандартным методам (методу Рейда). Программирование режимов работы и мониторинг состояния осуществляются с помощью взрывозащищенного сенсорного дисплея. Конструкция камеры включает элементы Пельтье и нагреватели, что дает возможность работать в широком диапазоне температуры анализируемого потока. Трехстадийный процесс расширения, реализованный в измерительной камере, позволяет учесть влияние растворенного воздуха на давление паров. Конструктивно анализатор состоит из двух корпусов (взрывозащищенных оболочек): в верхнем расположен блок электроники, в нижнем - измерительная аппаратура. Верхняя оболочка имеет отверстие, где установлен сенсорный экран пользовательского интерфейса. Для удобства технического обслуживания обе оболочки разделяются на неглубокую заднюю и глубокую переднюю секции. Эти секции соединены двумя шарнирами, так что оболочку можно раскрыть более чем на 180°.

Общий вид анализатора приведен на рис. 1

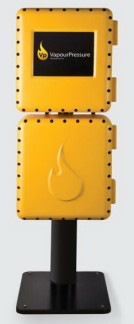

Рис.1 - Общий вид анализатора

Программное обеспечение

Программное обеспечение (далее - ПО) анализаторов является встроенным.

Функции ПО:

-    отображение измеряемых величин;

-    проведение калибровки анализатора по стандартным образцам;

-    создание методов измерений.

Анализатор имеет несколько программируемых аналоговых и дискретных выходов, снабжен интерфейсом RS-485 и поддерживает протокол Modbus.

Идентификационные данные программного обеспечения анализатора указаны в таблице 1.

Таблица 1

Встроенное программное обеспечение защищено от несанкционированного изменения настроечных данных многоуровневой системой доступа пользователей. Это позволяет ограничить доступ к настроечным данным.

Встроенное программное обеспечение защищено от несанкционированного изменения пломбировочной наклейкой (клеймом) на корпусе блока электроники анализатора.

Уровень защиты программного обеспечения от непреднамеренных и преднамеренных изменений - высокий по Р 50.2.077-2014.

Технические характеристики

Метрологические (в том числе показатели точности) и технические характеристики анализаторов приведены в таблице 2.

Таблица 2

Знак утверждения типа

наносится на маркировочную табличку анализаторов в виде голографической наклейки и на титульный лист руководства по эксплуатации типографским способом

Комплектность

Таблица 3

Поверка

осуществляется по документу МП 0270-6-2015 «Инструкция. ГСИ. Анализаторы давления паров «Vapour Pressure Analyzer». Методика поверки» утвержденному ЦИ СИ ФГУП ВНИИР

16.02.2015 г.

Основные средства поверки:

- стандартные образцы давления насыщенных паров:

1)    ДНП-1ГСО 4093-87, (5,5 кПа при 38 С)

2)    ДНП-2 ГСО 4094-87, (12,3 кПа при 38 С)

3)    ДНП-3 ГСО 4095-87, (33,6 кПа при 38 с)

4)    ДНП-6 ГСО 8574-04, (67,2 кПа при 38 с)

5)    ДНП-4 ГСО 4096-87, (105,8 кПа при 38 С).

Сведения о методах измерений

1.    ГОСТ 1756-2000 (ИСО 3007-99) «Нефтепродукты. Определение давления насыщенных паров»;

2.    ГОСТ 28791-90 «Нефть и нефтепродукты. Метод определения давления насыщенных паров на аппарате с механическим диспергированием»;

3.    ГОСТ Р 50994-96 «Газы углеводородные сжиженные. Метод определения давления насыщенных паров»

4.    ГОСТ Р 52340-2005 «Нефть. Определение давления паров методом расширения»;

5.    ГОСТ Р ЕН 13016-2008 «Жидкие нефтепродукты. Определение давления насыщенных паров, содержащих воздух (ASVP)»;

6.    ASTM D 6377-10 «Метод определения давления паров сырой нефти: VPCR, (метод расширения)»;

7.    ASTM D 6378-10 «Стандартный тест-метод для определения давления насыщенных паров (VP) нефтепродуктов, углеводородов и смесей углеводородов с оксигенатами (метод тройного расширения)»;

8.    ASTM D 6897-09 «Стандартный тест-метод для определения давления насыщенных паров сжиженных нефтяных газов»;

9.    ASTM D 323-08 «Метод определения давления насыщенных паров нефтепродуктов (метод Рейда)»;

10.    ASTM D 4953-06 «Тест-метод для определения давления паров бензина и бензиновых смесей (сухой метод)»;

11.    ASTM D 5191-01 «Стандартный тест-метод для определения давления насыщенных паров (VPx) нефтепродуктов (мини-метод)»,

12.    ASTM D 5188-10 « Метод определения соотношения пар:жидкость топлив при заданных условиях (метод вакуумированной камеры)»,

13.    ASTM D 5482-07 «Стандартный тест-метод для определения давления насыщенных паров нефтепродуктов (атмосферный мини-метод).

14. Руководство по эксплуатации на анализаторы давления паров «Vapour Pressure Analyzer»

Нормативные и технические документы, устанавливающие требования к анализаторам давления паров «Vapour Pressure Analyzer»

Техническая документация фирмы «Icon Scientific Ltd», Великобритания.
