| Номер в госреестре | 61634-15 |
| Наименование СИ | Анализаторы температуры помутнения |
| Обозначение типа СИ | Cloud Point Analyzer |
| Изготовитель | "Icon Scientific Ltd.", Великобритания |
| Год регистрации | 2015 |
| Срок свидетельства | 12.08.2025 |
| МПИ (интервал между поверками) | 1 год |
| Описание типа | скачать |
| Методика поверки | скачать |
Анализаторы температуры помутнения «Cloud Point Analyzer» (далее - анализаторы) предназначены для измерения температуры помутнения дизельных фракций и других нефтепродуктов, а также для управления процессами их производства, смешения и транспортировки с целью обеспечения соответствия требованиям спецификаций и технических регламентов.
Температура помутнения характеризует нижний предел по температуре, при котором, например, дизельное топливо может использоваться в машинах и механизмах. Для охлаждения небольшой пробы, отобранной автоматически, анализатор использует термоэлектрический элемент Пельтье. Охлаждаемая измерительная ячейка помещена в вакуумный блок, что повышает эффективность охлаждения и исключает образование конденсата или обмерзание системы, вызванные наличием паров воды в воздухе. Над поверхностью анализируемого вещества размещены источник света и фотодиод. Расположение оптических элементов исключает контакт с анализируемой пробой и минимизирует влияние на измерение растворенной в образце воды. Помутнение исходно прозрачного анализируемого нефтепродукта связано с выпадением кристаллов парафинов. Возникающее при этом рассеяние света детектируется оптической схемой. Температура помутнения определяется, исходя из температурной зависимости интенсивности рассеяния света, по алгоритму, соответствующему методам ASTM D5771/2/3, и по точности определения превосходит лабораторные методы ASTM D2500 или EN 23015. В том случае, когда проба поступает в анализатор при температуре ниже температуры помутнения или близкой к ней, работа термоэлектрического элемента инвертируется: вместо охлаждения он включается на нагрев для того, чтобы при последующем измерении перевести пробу в состояние выше температуры помутнения. Результаты измерения совместимы с любыми стандартными методами измерения температуры помутнения, такими как ГОСТ 5066, ASTM D2500, IP 219 и ASTM D5771/2/3
Анализатор представляет собой стационарный автоматический прибор с системой микропроцессорного управления поддержания контроля важнейших параметров работы анализатора, включая скорость охлаждения, определение температуры замерзания, контроль разрежения в измерительном блоке. Тем самым, исключается влияние "человеческого фактора" на измерение. Программирование режимов работы и мониторинг состояния анализатора осуществляется с помощью взрывозащищенного сенсорного дисплея.
Конструктивно анализатор состоит из двух корпусов (взрывозащищенных оболочек): в верхнем расположен блок электроники, в нижнем - измерительная аппаратура. Верхняя оболочка имеет отверстие, где установлен сенсорный экран пользовательского интерфейса. Для удобства технического обслуживания обе оболочки разделяются на неглубокую заднюю и глубокую переднюю секции. Эти секции соединены двумя шарнирами, так что оболочку можно раскрыть более чем на 180°.

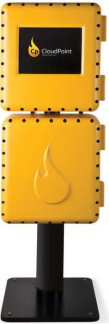

Общий вид анализатора приведен на рис. 1
Рис.1 - Общий вид анализатора
Программное обеспечение (далее - ПО) анализаторов является встроенным.
Функции ПО:
- отображение измеряемых величин;
- проведение калибровки анализатора по стандартным образцам;
- создание методов измерений.
Анализатор имеет несколько программируемых аналоговых и дискретных выходов, снабжен интерфейсом RS-485 и поддерживает протокол Modbus.
Идентификационные данные программного обеспечения анализатора указаны в таблице 1.
Таблица 1
| Идентификационные данные(признаки) | Значение |
| Идентификационное наименование ПО | Cloud |
| Номер версии (идентификационный номер ПО) | 2.10 / 2.04 |
| Цифровой идентификатор ПО | 442b2c0cd3b0b1631870439804d1cd6f |
| Другие идентификационные данные | MD5 |
Встроенное программное обеспечение защищено от несанкционированного изменения настроечных данных многоуровневой системой доступа пользователей. Это позволяет ограничить доступ к настроечным данным.
Встроенное программное обеспечение защищено от несанкционированного изменения пломбировочной наклейкой (клеймом) на корпусе блока электроники анализатора.
Уровень защиты программного обеспечения от непреднамеренных и преднамеренных изменений - высокий по Р 50.2.077-2014.
Метрологические (в том числе показатели точности) и технические характеристики плотномеров приведены в таблице 2.
Таблица 2
| Наименование характеристики | Значение характеристики |
| Диапазон показаний температуры помутнения, °С | от минус 50 до плюс 25 |
| Диапазон измерений температуры помутнения, °С | от минус 40 до 0 |
| Пределы допускаемой абсолютной погрешности, °С | ± 3 |
| Температура анализируемой среды, °С | до плюс 50 |
| Условия эксплуатации: - диапазон температур окружающей среды, °С - относительная влажность, % | от 0 до плюс 50 до 95 |
| Напряжение сети переменного тока с частотой (50 ± 1) Гц, В | 230±10 % |
| Потребляемая мощность, ВА, не более | 500 |
| Г абаритные размеры (длина х ширина х высота), мм, не более: | 1927 х 595 х 655 |
| Масса, кг, не более: | 300 |
| Средний срок службы, лет | 10 |
| Маркировка взрывозащиты: - для зон опасных по воспламенению горючей пыли; - для зон опасных по воспламенению горючей пыли и газа; | - 1ЕхёПБ+Н2 Т4СЬХ или 1Ех ёПВТЗ GbX или 1ЕхdIIАТЗGbX или lExdIIAТ2GЬX; - ExtЬIIICТ85°СDЬIP6X; - ExtЬIIICТ300°СDЬIP6X; |
наносится на маркировочную табличку анализаторов в виде голографической наклейки и на титульный лист руководства по эксплуатации типографским способом
Таблица 3
| Наименование | Количество |
| Анализатор | |
| Система подготовки проб | 1 экз. |
| Комплект ЗИП (опционально). | 1 шт. |
| Руководство по эксплуатации | 1 экз. |
| Методика поверки МП 0267-6-2015 | 1 экз. |
осуществляется по документу МП 0267-6-2015 «Инструкция. ГСИ. Анализаторы температуры помутнения «Cloud Point Analyzer». Методика поверки» утвержденному ЦИ СИ ФГУП ВНИИР
16.02.2015 г.
Основные средства поверки:
- стандартные образцы температуры помутнения:
1) ТПМТ-1 (-7,5 °С) 30 мл (ГСО 8790-2006);
2) ТПМТ-2 (-30,0 °С) 30 мл (ГСО 8790-2006).
1. ГОСТ 5066-91 «Топлива моторные. Методы определения температуры помутнения, начала кристаллизации и кристаллизации».
2. Руководство по эксплуатации на Анализаторы температуры помутнения «Cloud Point Analyzer»
Нормативные и технические документы, устанавливающие требования к анализаторам
Техническая документация фирмы «Icon Scientific Ltd», Великобритания.
