| Номер в госреестре | 61635-15 |
| Наименование СИ | Анализаторы температуры вспышки |
| Обозначение типа СИ | Flash Point Analyzer |
| Изготовитель | "Icon Scientific Ltd.", Великобритания |
| Год регистрации | 2015 |
| Срок свидетельства | 12.08.2025 |
| МПИ (интервал между поверками) | 1 год |
| Описание типа | скачать |
| Методика поверки | скачать |
Анализаторы температуры вспышки «Flash Point Analyzer» (далее - анализаторы) предназначены для непрерывного измерения температуры вспышки керосиновых, дизельных и других фракций нефтепродуктов на установках первичной переработки, на узлах смешения, на нефтебазах и нефтехранилищах.
Анализатор представляет собой стационарный автоматический прибор с системой микропроцессорного управления поддержания контроля важнейших параметров работы анализатора, включая расход пробы и воздуха, определение температуры вспышки, коррекцию на атмосферное давление. Программирование режимов работы и мониторинг состояния осуществляются с помощью взрывозащищенного сенсорного дисплея с внешней стороны корпуса. Анализатор определяет нижний предел температуры, называемой температурой вспышки, при которой пары нефтепродуктов образуют смесь с воздухом, воспламеняющуюся от внешнего источника. Проба нефтепродукта закачивается в измерительную камеру. Туда же подается воздух, расход которого контролируется. После этого камера начинает нагреваться, а над поверхностью анализируемого вещества периодически пропускается высоковольтная искра. Момент воспламенения паров в камере определяется по скачку давления и/или по скачку температуры, измеряемой чувствительной малоинерционной термопарой. После определения температуры вспышки расход воздуха увеличивается для охлаждения камеры, и в нее закачивается новая порция анализируемого вещества. Принцип измерения, реализованный в анализаторе, коррелирует со стандартными лабораторными методами определения температуры вспышки в закрытом тигле, такими как IP 170, ASTM D56, ASTM D93, ГОСТ 6356.
Конструктивно анализатор состоит из двух корпусов (взрывозащищенных оболочек): в верхнем расположен блок электроники, в нижнем - измерительная аппаратура. Верхняя оболочка имеет отверстие, где установлен сенсорный экран пользовательского интерфейса. Для удобства технического обслуживания обе оболочки разделяются на неглубокую заднюю и глубокую переднюю секции. Эти секции соединены двумя шарнирами, так что оболочку можно раскрыть более чем на 180°.
Общий вид анализатора приведен на рис. 1

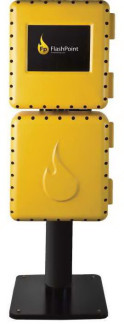

Рис.1 - Общий вид анализатора
Программное обеспечение (далее - ПО) анализаторов является встроенным.
Функции ПО:
- отображение измеряемых величин;
- проведение калибровки анализатора по стандартным образцам;
- создание методов измерений.
Анализатор имеет несколько программируемых аналоговых и дискретных выходов, снабжен интерфейсом RS-485 и поддерживает протокол Modbus.
Идентификационные данные программного обеспечения анализатора указаны в таблице 1.
Таблица 1
| Идентификационные данные(признаки) | Значение |
| Идентификационное наименование ПО | Flash |
| Номер версии (идентификационный номер ПО) | 2.21 / 2.14 |
| Цифровой идентификатор ПО | 48e6ffbf60d9b1e3c76a833ea445e86a |
| Другие идентификационные данные | MD5 |
Встроенное программное обеспечение защищено от несанкционированного изменения настроечных данных многоуровневой системой доступа пользователей. Это позволяет ограничить доступ к настроечным данным.
Встроенное программное обеспечение защищено от несанкционированного изменения пломбировочной наклейкой (клеймом) на корпусе блока электроники анализатора.
Уровень защиты программного обеспечения от непреднамеренных и преднамеренных изменений - высокий по Р 50.2.077-2014.
Метрологические (в том числе показатели точности) и технические характеристики анализаторов приведены в таблице 2.
Таблица 2
| Наименование характеристики | Значение характеристики |
| Диапазон показаний температуры вспышки в закрытом тигле, °С | от 0 до плюс 300 |
| Диапазон измерений температуры вспышки в закрытом тигле, °С | от 20 до плюс 205 |
| Пределы допускаемой абсолютной погрешности, °С - от 20 до плюс 104 - свыше плюс 104 | ± 3,0 ±6,5 |
| Температура анализируемой среды, °С | до плюс 80 |
| Условия эксплуатации: - диапазон температур окружающей среды, °С - относительная влажность, % | от 0 до плюс 50 до 95 |
| Напряжение сети переменного тока с частотой (50 ± 1) Гц, В | 230±10 % |
| Потребляемая мощность, В-А, не более | 500 |
| Г абаритные размеры (длина х ширина х высота), мм, не более: | 1927 х 595 х 655 |
| Масса, кг, не более: | 300 |
| Средний срок службы, лет | 10 |
| Маркировка взрывозащиты - без оптического модуля передачи информации; - с оптическим модулем передачи информации; - для зон опасных по воспламенению горючей пыли; - для зон опасных по воспламенению горючей пыли и газа; | - 1 ЕхёПБ+Ш Т4СЬХ или 1Ех ёПВТЗ GbX или 1ЕхdIIАТЗGbX или lExdIIAТ2GЬX; - 1ЕхdopprIIB+H2Т4GЬX или 1ЕхdopprIIBТЗGЬX или 1ЕхdopprIIАТЗGbX или 1ЕхdopprIIАТ2GbX; - ExtЬIIICТ85°СDЬIP6X; - ExtЬIIICТ300°СDЬIP6X; |
наносится на маркировочную табличку анализаторов в виде голографической наклейки и на титульный лист руководства по эксплуатации типографским способом
Таблица 3
| Наименование | Количество |
| Анализатор | |
| Система подготовки проб | 1 экз. |
| Комплект ЗИП (опционально) | 1 шт. |
| Руководство по эксплуатации | 1 экз. |
| Методика поверки МП 0269-6-2015 | 1 экз. |
осуществляется по документу МП 0269-6-2015 «Инструкция. ГСИ. Анализаторы температуры вспышки «Flash Point Analyzer». Методика поверки» утвержденному ЦИ СИ ФГУП ВНИИР
16.02.2015 г.
Основные средства поверки:
- стандартные образцы температуры вспышки в закрытом тигле:
1) ТВЗТ-30-ЭК ГСО 8133-2002 (25-40 С);
2) ТВЗТ-50-ЭК ГСО 8134-2002 (45-60 с);
3) ТВЗТ-80-ЭК ГСО 8135-2002 (75-90 с);
4) ТВЗТ-110-ЭК ГСО 8136-2002 (105-120 С);
5) ТВЗТ-140-ЭК ГСО 8137-2002 (135-150 С);
6) ТВЗТ-180-ЭК ГСО 8138-2002 (165-205 с).
приведены в руководстве по эксплуатации на Анализаторы температуры вспышки «Flash Point Analyzer», методы измерений изложены в следующих стандартах на методы испытаний:
1. ГОСТ 6356-75 «Нефтепродукты. Метод определения температуры вспышки в закрытом тигле»;
2. ГОСТ Р ЕН ИСО 2719-08 «Нефтепродукты. Методы определения температуры вспышки в закрытом тигле Пенски-Мартенса»;
3. ГОСТ Р 53717-09 «Нефтепродукты. Определение температуры вспышки в закрытом тигле Тага»;
4. ASTM D93-12 «Стандартный тестовый метод определения температуры вспышки в закрытом тигле по методу Пенски-Мартенса»
5. ASTM D56-05 «Стандартный тестовый метод определения температуры вспышки в закрытом тигле по методу Тага»
6. ASTM D3278-11 «Стандартный тестовый метод определения температуры вспышки жидкостей в закрытом тигле методом малой шкалы»
7. ASTM D3828-02 «Стандартный тестовый метод определения температуры вспышки в закрытом тигле методом малой шкалы»
8. ASTM D7236-13 «Стандартный тестовый метод определения температуры вспышки в закрытом тигле методом малой шкалы (Ramp Method)»
9. Руководство по эксплуатации на анализаторы температуры вспышки «Flash Point Analyzer»
Нормативные и технические документы, устанавливающие требования к анализаторам температуры вспышки «Flash Point Analyzer»
Техническая документация фирмы «Icon Scientific Ltd», Великобритания.
