| Номер в госреестре | 61636-15 |
| Наименование СИ | Анализаторы влажности весовые |
| Обозначение типа СИ | HC103, HE73, HE53 |
| Изготовитель | "Mettler-Toledo GmbH" |
| Год регистрации | 2015 |
| Срок свидетельства | 15.09.2025 |
| МПИ (интервал между поверками) | 1 год |
| Описание типа | скачать |
| Методика поверки | скачать |
Анализаторы влажности весовые HC103, HE73, HE53 предназначены для измерения влажности (массовой доли влаги) в % от исходной (до сушки) массы образца жидких (кроме нефти и нефтепродуктов), пастообразных, твердых и сыпучих материалов и веществ, а также содержания сухого остатка в граммах или в % от исходной массы образца.
В анализаторах влажности используется термогравиметрический принцип измерения, т.е. содержание влаги определяется путем измерения потери массы образца за счет высушивания при нагревании.
Анализаторы влажности конструктивно выполнены в виде настольного прибора и состоят из встроенных электронных весов, модуля нагрева с галогенной лампой, расположенного в крышке анализатора над весами, электронного блока управления и индикации.
Анализаторы влажности во время анализа непрерывно измеряют массу образца, а на дисплее отображается количество испаренной влаги. Результат измерения, как текущий, так и конечный, отображается на дисплее в цифровом виде: содержание влаги "МС" и сухого остатка "DC" в образце в % от исходной массы образца и масса образца в г.
Анализаторы влажности имеют функции:
- ввод и хранение значений времени и даты;
- защиту параметров анализа от несанкционированного изменения;
- установку параметров интерфейса передачи данных;
- выбор языка диалога (8 языков, включая русский).
- память параметров анализа (до 100 методов, в зависимости от модели)
Условия анализа конкретного образца устанавливаются оператором: температура сушки, вид нагрева (2 либо 4 варианта), критерий автоматической остановки анализа (до 7 вариантов), форма представления результата и др.
Анализаторы влажности выпускаются в модификациях: HC103, HE73, HE53, отличающихся максимальной массой анализируемого образца, диапазоном установки температуры, пределами допускаемой абсолютной погрешности измерения влажности, набором возможных режимов работы и объёмом памяти методов, интерфейсами передачи данных (у HC103 RS232 и 2 USB, у HE73, HE53 только RS232), дисплеями (у HC103 7 дюймовый сенсорный дисплей, у HE73, HE53 LCD дисплей).

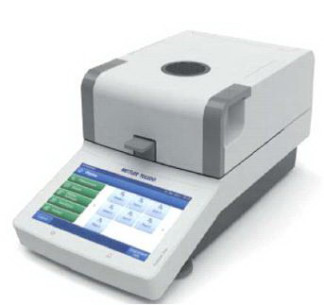

Внешний вид анализаторов влажности приведен на рисунках 1, 2
В анализаторах влажности HC103, HE73, HE53 используется встроенное программное обеспечение (ПО) выполняющее функции по сбору, обработке, передаче, предоставлению измерительной информации.
Идентификационные данные программного обеспечения приведены в таблице 1.
| Идентификационные данные (признаки) | Значения | ||
| HE53 | HE73 | HC103 | |
| Идентификационное наименование ПО, высвечиваемое на дисплее | HE53 Firmware | HE73 Firmware | HC103 Firmware |
| Номер версии (идентификационный номер) ПО | 1.хх | 1.хх | 1.хх |
| Цифровой идентификатор ПО | - | - | - |
Примечание: хх - диапазон от 0 до 99
Номер версии (идентификационный номер) программного обеспечения отображается на дисплее у анализаторов влажности HE53, HE73 при включении, у анализатора влажности HC103 - после загрузки и нажатия команды «Данные прибора».
Защита ПО от непреднамеренных и преднамеренных воздействий соответствует среднему уровню по Р50.2.077-2014.
Влияние программного обеспечения на метрологические характеристики учтено при нормировании метрологических характеристик.
Таблица 2
| Наименование характеристик | Значения характеристик для модификаций: | ||
| HC103 | HE73 | HE53 | |
| 1. Диапазон показаний влажности и сухого остатка, % | 0,01 - 100 | ||
| 2. Дискретность отсчета значения влажности и сухого остатка , % | 0,01 | ||
| 3. Пределы допускаемой абсолютной погрешности измерения влажности, %, в интервалах массы анализируемого образца: от 0,2 г до 2 г вкл. св. 0,5 г до 2 г вкл. св. 2 г до 5 г вкл. св. 5 г до 15 г вкл. св. 15 г | ± 0,25 ± 0,15 ± 0,06 ± 0,05 | ± 0,3 ± 0,2 ± 0,08 ± 0,06 | ± 0,5 ± 0,3 ± 0,15 ± 0,08 |
| 4. Максимальная нагрузка Max, г | 101 | 71 | 54 |
| 5. Минимальная нагрузка Min, г | 0,2 | 0,5 | 0,5 |
| 6. Дискретность встроенных весов, мг | 1 | ||
| 7. Пределы допускаемой погрешности весов, мг, в интервалах взвешивания: от 0,2 г до 20 г вкл. Св. 20 г | ±1 ±2 | ||
| 8. Диапазон установки температуры, °С | 40.230 | 50.200 | 50.160 |
| 9. Дискретность установки температуры, °С | 1 | ||
| 10. Диаметр чашки для образца, мм | 90 | ||
| 11. Потребляемая мощность (во время сушки), В-А, не более | 450 | ||
| 12. Параметры электропитания: - напряжение питания сети переменного тока, В: | 220 +32 | |
| - частота, Гц | 50 ± 1 | |
| 13. Условия эксплуатации: - диапазон рабочих температур, оС - относительная влажность окружающего воздуха, %, при + 30 °С , не более | от + 5 до +40 80 | |
| 14. Габаритные размеры, мм, не более: длина, ширина, высота | 385, 192, 169 | 349, 183, 161 |
| 15.Масса, кг, не более | 6,5 | |
| 16. Средняя наработка до первого отказа, ч | 5000 | |
| 17. Средний срок службы, лет | 10 | |
наносится типографским способом на титульный лист Руководства по эксплуатации и на корпус анализатора влажности рядом с маркировкой изготовителя в виде наклейки.
1. Анализатор влажности
- 1 шт.
- 80 шт.
- 1 шт.
- 1 шт.
- 1 шт.
- 1 шт.
- 1 экз.
- 1 экз.
2. Алюминиевые чашки для образцов
3. Держатель чашки
4. Подставка для чашки
5. Защитный цилиндр
6. Кабель электропитания
7. Руководство по эксплуатации
8. Методика поверки МП №2301-0147-2015
Дополнительно по заказу потребителя поставляются:
Калибровочная гиря массой 50 г Е2; калибровочная гиря массой 50 г F1; калибровочная гиря массой 100 г F1; набор для настройки блока нагрева НА-ТС (HA-TCC); интерфейсный кабель 11101051; принтер RS-P26, RS-P28, RS-P25, P56-RUE, P58-RUE стекловолоконные диски для образцов НА-F!; многоразовый контейнер для образца НА-DR!; захват для чашки НА-РН; бумага и красящая лента для принтера (артикулы 00072456 и 00065975 соответственно); стандартная чашка для образца НА-090; чашка для объемных образцов HA-CAGE; блок нагрева 230 В-НА-НМ230, прижимной держатель фильтров 00214758, футляр для транспортировки анализатора 11113855, защитный чехол 11113363, компакт-диск с программным обеспечением LabX Moisture (версии Direct, Light или Pro) для связи анализатора с компьютером.
осуществляется по документу МП № 2301-0147-2015 «Анализаторы влажности весовые HC103, HE73, HE53. Методика поверки», утвержденному ГЦИ СИ ФГУП «ВНИИМ им. Д. И. Менделеева» 02 03.2015 г.
Перечень средств измерений и материалов, необходимых для поверки: гири эталонные 3-го разряда по ГОСТ 8.021-2005, песок кварцевый по ГОСТ 4417-75, вода дистиллированная по ГОСТ 6709-72
Нормативные и технические документы, устанавливающие требования к анализаторам влажности HC103, HE73, HE53.
1. ГОСТ 8.021-2005 "ГСИ. Государственная поверочная схема для средств измерений массы".
2 . Техническая документация изготовителя.
