| Номер в госреестре | 61637-15 |
| Наименование СИ | Преобразователи угловых перемещений |
| Обозначение типа СИ | CEV58, CEH58 |
| Изготовитель | "TR-Electronic GmbH", Германия |
| Год регистрации | 2015 |
| Срок свидетельства | 12.11.2025 |
| МПИ (интервал между поверками) | 1 год |
| Описание типа | скачать |
| Методика поверки | скачать |
Преобразователи угловых перемещений CEV58, CEH58 (далее — преобразователи) предназначены для преобразования угловых перемещений валов различных устройств и механизмов в последовательность электрических сигналов, позволяющих измерить перемещение и определить его направление.
Принцип действия преобразователей основан на определении углового положения вала путем оптоэлектронного считывания штрихового кода с градуированного оптического диска, жестко закрепленного на валу преобразователя.
Конструктивно преобразователи представляют собой цилиндрический корпус со встроенным в него цельным (CEV58) или полым валом (CEH58) и разъемом для подключения кабеля.
На валу преобразователя жестко закреплен оптический диск. Оптический диск имеет прозрачные и непрозрачные области, расположенные в виде концентрических дорожек таким образом, чтобы обеспечить уникальный цифровой код для любого углового положения вала в пределах максимального диапазона измерений. Оптический диск просвечивается оптоэлектронным устройством, после чего код диска вводится в микропроцессор преобразователя. Преобразователь определяет угловое положение вала в случае исчезновения и восстановления питания.
Преобразователи могут быть однооборотные (CEV58S, CEH58S) или многооборотные (CEV58M, CEH58M).
Для измерения количества оборотов в многооборотных преобразователях используется редуктор.
Тип выходного сигнала преобразователей - последовательный бинарный код, двоичнодесятичный или код Грея, интерфейс передачи данных - SSI или Profibus DP

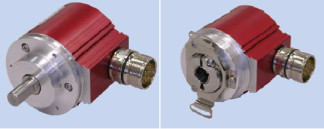

Внешний вид преобразователей представлен на рисунках 1, 2.
а) б)
Рисунок 2 - Внешний вид преобразователей угловых перемещений с интерфейсом передачи данных Profibus DP а) - модель CEV58; б) - модель CEH58
Таблица 1
| Наименование характеристики и единицы величин | Модель пре< Значение ха | образователя/ рактеристики |
| CEV58 | CEffi8 | |
| Диапазон преобразования угловых перемещений, градус | от 0 до 360 | |
| Пределы допускаемой абсолютной погрешности преобразования, секунда | ±40 | |
| Число двоичных разрядов выходного кода, не более*: - однооборотные, - многооборотные | 15 33 | |
| Число положений вала за один оборот, не более* | 8192/32768 | |
| Число оборотов вала, не более*: - однооборотные, - многооборотные | 1 4096/256000 | |
| Напряжение питания постоянного тока, В | от 11 до 27 | |
| Диаметр вала, мм* | 6/8/10/12 | 8/10/12 |
| Степень защиты от внешних воздействий по ГОСТ 14254-96 | IP 65 | IP 54 |
| Масса, кг, не более | 0,5 | |
| Габаритные размеры, мм, не более - интерфейс SSI, - интерфейс Profibus DP | 58х65х87 58х87х87 | 58х65х71 58х87х71 |
| Диапазон температуры окружающего воздуха, °С | от 0 до +60 | |
| Относительная влажность окружающего воздуха, %, не более | 98 (без конденсации влаги) | |
| Средний срок службы, лет, не менее | 12 | |
* - в соответствии с заказом.
наносится на титульный лист руководства по эксплуатации типографским способом и в виде наклейки на корпус преобразователя.
Таблица 2
| Наименование | Кол-во |
| Преобразователь | 1 шт. |
| Кабельный соединитель* | 1 шт. |
| Руководство по эксплуатации | 1 экз. |
| Методика поверки МП 2512-0009-2015 | 1 экз. |
* - в соответствии с заказом.
осуществляется по документу МП 2512-0009-2015 «Преобразователи угловых перемещений CEV58, CEH58. Методика поверки», утвержденному ГЦИ СИ ФГУП «ВНИИМ им. Д.И. Менделеева» в мае 2015 г.
Основное средство поверки - стенд углоизмерительный из состава Государственного первичного эталона единицы плоского угла ГЭТ 22-2014.
Методика измерений приведена в документе «Преобразователи угловых перемещений CEV58, CEH58. Руководство по эксплуатации».
Нормативные и технические документы, устанавливающие требования к преобразователям
Техническая документация фирмы «TR-Electronic GmbH», Германия.
| Зарегистрировано поверок | 325 |
| Поверителей | 3 |
| Актуальность данных | 07.12.2024 |
