Мерники технические 1 класса горизонтального типа МТ, 61641-15

Назначение

Мерники технические 1 класса горизонтального типа МТ (далее по тексту - мерники) предназначены для измерения объёмного количества жидкости (спирта или водно-спиртовых растворов) методом слива и налива.

Описание

Принцип работы мерников основан на измерении объёма жидкости методом слива или налива и предназначен для измерения жидкости в объёме полной вместимости.

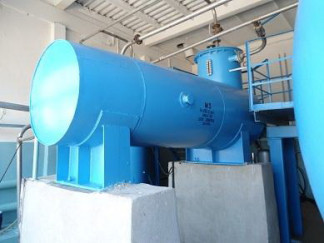

Конструктивно мерники выполнены в виде наклонного цилиндра с эллиптическими днищами и вертикальной горловиной. Угол наклона к горизонтальной плоскости более 3°, что обеспечивает полный слив измеряемой жидкости и выход воздуха. Вертикальная горловина имеет два диаметрально расположенных смотровых окна, на переднем смотровом окне укреплена шкальная пластина с отметкой номинальной вместимости. Другое смотровое окно служит для подсвечивания при измерении. В горловине мерника установлена наливная труба для донного налива жидкости и переливная труба для автоматического поддержания уровня жидкости на отметке, соответствующей номинальной вместимости. Горловина закрывается крышкой, в которой имеется устройство (воздушник) для сообщения внутренней полости мерника с атмосферой и одновременно служит предохранительным устройством от выброса жидкости при наливе. В нижней точке внутренней поверхности мерника имеется патрубок с краном для слива.

Мерники устанавливаются на опорах и с помощью домкратов, по ампуле уровня устанавливаются в вертикальное положение.

По переднему конусу мерника на равных расстояниях расположены три крана для отбора проб и термометр.

Технические характеристики

Пределы допускаемой относительной погрешности мерника при температуре 20 °С ± 0,2 % номинального значения полной вместимости.

Таблица 1

Условия эксплуатации:

-    температура окружающего воздуха, °С

20 ± 10; от 30 до 80; от 84 до 106.

-    относительная влажность воздуха, %

-    атмосферное давление, кПа

Знак утверждения типа

наносится на маркировочную табличку, прикрепленную к резервуару мерника. Способ нанесения знака - гравировка.

Комплектность

мерник технический 1-го класса - 1 шт. паспорт - 1 шт.

Поверка

осуществляется по документу ГОСТ 8.633-2013 «ГСИ. Мерники металлические технические. Методика поверки».

Основные средства поверки:

-    мерники эталонные 1 разряда номинальной вместимостью 10, 50, 100, 200 дм ;

-    колбы, пипетки по ГОСТ 1770-74;

-    термометр лабораторный с ценой деления 0,1 °С по ГОСТ 28498-90.

Сведения о методах измерений

изложены в разделе 3 Паспорта.

Нормативные документы, устанавливающие требования к мерникам техническим 1 класса горизонтального типа

1.    ГОСТ 8.470-82 «Государственная система обеспечения единства измерений. Г осударственная поверочная схема для средств измерений объема».

2.    ГОСТ 8.633-2013 «Государственная система обеспечения единства измерений. Мерники металлические технические. Методика поверки».
