Мерники технические 1 класса вертикального типа МТ, 61642-15

Назначение

Мерники технические 1 класса вертикального типа МТ (далее по тексту - мерники) предназначены для измерения объёмного количества жидкости (спирта или водно-спиртовых растворов) методом слива и налива.

Описание

Принцип работы мерников основан на измерении объёма жидкости методом слива или налива и предназначен для измерения жидкости в объёме полной вместимости.

Мерники изготовлены из коррозионно-стойких материалов, не взаимодействующих с рабочей средой. Конструкция мерников обеспечивает достаточную жесткость, прочность и вместимость при длительной эксплуатации.

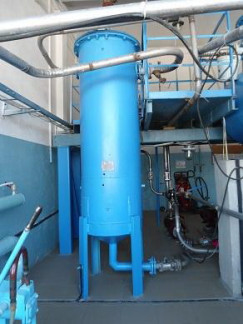

Мерники представляют собой вертикальный сварной сосуд цилиндрической формы с коническим днищем и верхней крышкой. В крышке имеется люк для обслуживания мерника. На корпусе мерника расположены три пробно-спускных крана служащих для отбора проб. В мернике имеется патрубок для донного налива, а также переливной узел для аварийного перелива жидкости, который осуществляется через патрубок полного слива. Для измерения объёма, наблюдения за уровнем жидкости и контроля в мернике предусмотрены смотровые окна. Заполнение мерника жидкостью до необходимого объёма производится через трубу для донного налива.

Мерники устанавливаются на опорах и с помощью домкратов, по ампуле уровня устанавливаются в вертикальное положение.

Технические характеристики

Номинальная вместимость, дм    750

Класс мерников    1

Пределы допускаемой относительной погрешности мерника

при температуре 20 °С    ± 0,2 % номинальной вместимости

Габаритные размеры, мм, не более:

диаметр    700;

высота    2000.

Условия эксплуатации:

-    температура окружающего воздуха, °С    20 ± 10;

-    относительная влажность воздуха, %    от 30 до 80;

-    атмосферное давление, кПа    от 84 до 106.

Знак утверждения типа

наносится на маркировочную табличку, прикрепленную к резервуару мерника. Способ нанесения знака - гравировка.

Комплектность

мерник технический 1-го класса - 1 шт. паспорт - 1 шт.

Поверка

осуществляется по документу ГОСТ 8.633-2013 «ГСИ. Мерники металлические технические. Методика поверки».

Перечень основных средств поверки:

-    эталонные мерники 1- го разряда номинальной вместимостью 10, 50, 100, 200 дм ;

-    колбы, пипетки по ГОСТ 1770-74;

-    термометр лабораторный с ценой деления 0,1°С по ГОСТ 28498-90.

Сведения о методах измерений

изложены в разделе 3 Паспорта.

Нормативные документы, устанавливающие требования к мерникам техническим 1 класса вертикального типа МТ

1.    ГОСТ 8.470-82 «Государственная система обеспечения единства измерений. Государственная поверочная схема для средств измерений объема».

2.    ГОСТ 8.633-2013 «Государственная система обеспечения единства измерений Мерники металлические технические. Методика поверки».
