| Номер в госреестре | 61646-15 |
| Наименование СИ | Устройства сбора и передачи данных |
| Обозначение типа СИ | СЕ805М |
| Изготовитель | Акционерное общество "Электротехнические заводы "Энергомера" (АО "Энергомера"), г. Ставрополь |
| Год регистрации | 2015 |
| Срок свидетельства | 28.02.2029 |
| МПИ (интервал между поверками) | 6 лет; с 2018 г. - 10 лет |
| Описание типа | скачать |
| Методика поверки | скачать |
Устройства сбора и передачи данных СЕ805М (далее - СЕ805М или УСПД) предназначены для измерения и многотарифного учета электрической энергии и мощности, учета других энергоресурсов, хранения и передачи накопленной информации на верхний уровень информационно-измерительных систем, а также для управления и контроля состояния объекта автоматизации.
Принцип действия УСПД основан на обработке измерительной информации, собираемой со счетчиков энергоресурсов с цифровым интерфейсом (далее - СЦИ), сохранении полученной информации в энергонезависимой памяти и выдаче накопленной информации по запросу.
Область применения УСПД - энергообъекты розничного рынка электроэнергии, учет энергоресурсов в жилищно-коммунальном хозяйстве. УСПД устанавливаются на подстанциях, в распределительных щитах промышленных предприятий, жилых и офисных зданий.
СЕ805М являются функционально и конструктивно законченными изделиями, выполненными в едином корпусе.
УСПД в своем составе имеют:
- процессорный модуль с энергонезависимой памятью данных, встроенными часами реального времени и интерфейсами USB-host, USB-device, WiFi, микро-SD, Ethernet;
- модуль модема технологии 3G с двумя SIM-картами;
- системную плату с цифровыми интерфейсами RS-485, RS-232, каналами телесигнализации и телеуправления и узлом питания;
- дополнительный модуль каналов связи (согласно исполнению УСПД);
- светодиодные индикаторы для индикации наличия питания, режима работы процессора, режима модема 3G состояния сигналов телесигнализации и телеуправления.
УСПД обеспечивают измерение и хранение физических величин с нормируемой погрешностью измерения в соответствии с таблицей 1. Результаты измерения хранятся в формате с плавающей запятой, обеспечивающем высокую точность.
Таблица 1
| Измеряемая физическая величина | Размер ность | Тип данных |
| Электроэнергия активная потребленная, отпущенная | кВт-ч | показания на конец месяца суммарно и по тарифам, показания на конец суток суммарно и по тарифам, значение за месяц суммарно и по тарифам, значение за сутки суммарно и по тарифам |
| Электроэнергия реактивная потребленная, отпущенная | квар-ч | показания на конец месяца суммарно и по тарифам, показания на конец суток суммарно и пс тарифам, значение за месяц суммарно и по тарифам значение за сутки суммарно и по тарифам |
| Электрическая мощность активная потребленная, отпущенная | кВт | значение, усредненное на интервале, определенном в счетчике с цифровым интерфейсом. |
| Электрическая мощность реактивная потребленная, отпущенная | квар | значение, усредненное на интервале, определенном в счетчике с цифровым интерфейсом. |
Основные функции УСПД:
- сбор данных и диагностической информации получаемой от многофункциональных электросчетчиков, имеющих цифровой выход (полный список счетчиков приведен в руководстве по эксплуатации);
- накопление собранной информации в энергонезависимой памяти и передача собранной информации по запросу на верхний уровень информационно-измерительной системы;
- измерение текущего времени;
- контроль и синхронизация текущего времени в счетчиках с цифровым интерфейсом;
- управление изменяемыми параметрами счетчиков с цифровым интерфейсом (запись лимитов потребления, тарифных расписаний и др.);
- управление нагрузкой счетчиков с цифровым интерфейсом;
- обеспечение прямого доступа к счетчикам с цифровым интерфейсом с верхних уровней информационно-измерительной системы.
Дополнительные функции УСПД:
- учет электрической энергии активной (реактивной) потребленной (отпущенной), измеренной счетчиками с импульсным выходом (учитываются показания на конец месяца суммарно и по тарифам, показания на конец суток суммарно и по тарифам, текущие показания суммарно и по тарифам);
- сбор в заданные моменты времени с СЦИ и сохранение в энергонезависимой памяти УСПД мгновенных значений суммарной и пофазной мощности активной (реактивной) потребленной (отпущенной);
- сбор в заданные моменты времени с СЦИ и сохранение в энергонезависимой памяти УСПД мгновенных значений параметров электрической сети (напряжение, ток, частота, гармонические составляющие);
- сбор со счетчиков расхода воды с цифровым интерфейсом и сохранение в энергонезависимой памяти УСПД величин объема потребленной холодной, горячей воды (показания на конец месяца, на конец суток, значений за месяц, сутки, текущие показания);
- сбор со счетчиков газа с цифровым интерфейсом и сохранение в энергонезависимой памяти УСПД величин объема потребленного газа (показания на конец месяца, на конец суток, значений за месяц, сутки, текущие показания);
- сбор со счетчиков тепла с цифровым интерфейсом и сохранение в энергонезависимой памяти УСПД величин объема потребленной тепловой энергии и потребленного теплоносителя (показания на конец месяца, на конец суток, значений за месяц, сутки, текущие показания);
- сбор в заданные моменты времени со специализированных счетчиков с цифровым интерфейсом и сохранение в энергонезависимой памяти УСПД мгновенных значений текущего расхода энергоносителя, а также температуры горячей воды;
Погрешность данных, полученных в результате выполнения УСПД дополнительных функций, не нормируется.
УСПД имеют аппаратную и программную блокировку доступа к изменяемым параметрам. Изменение состояния аппаратной блокировки доступа возможно только при снятии пломб.
Конфигурирование (изменение параметров) УСПД и чтение собранных данных может быть произведено по цифровым интерфейсам USB-device, WiFi, Ethernet, 3G, RS-485 при помощи технологического программного обеспечения AdminTools.
Условное обозначение УСПД - в соответствии с рисунком 1.
СЕ805М-ХХХХ
Дополнительные каналы связи:
Нет обозначения - каналы связи отсутствуют RF01 - радиоканал 433 МГц
PR01 - комбинированный канал радио 433 МГц - PLC технологии NERO PL04 - канал PLC технологии OFDM Рисунок 1 - Структура условного обозначения УСПД СЕ805М

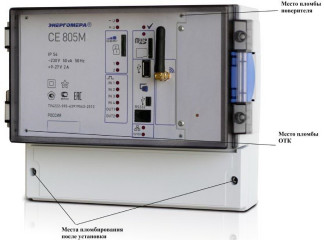

Рисунок 2 - Общий вид и места пломбирования УСПД
Программное обеспечение (далее - ПО) «CE805M» разделено на метрологически значимую и незначимую части. Для защиты от несанкционированного изменения настроечных параметров устройства в ПО используется система авторизации пользователя (логин и пароль). Несанкционированное изменение настроечных параметров устройства невозможно без вскрытия УСПД. Идентификационные данные программного обеспечения УСПД указаны в таблице 2.
Таблица 2
| Наименование программного обеспечения | Идентификационное наименование метрологического модуля | Номер версии (идентификационный номер) метрологического модуля | Цифровой идентификатор метрологического модуля (контрольная сумма исполняемого кода) | Алгоритм вычисления цифрового идентификатора метрологического модуля |
| «CE805M» | ce805m metr | 8.0 | 0x34CF58E3 | CRC32 |
Защита программного обеспечения от непреднамеренных и преднамеренных изменений соответствует уровню «Средний» согласно Р 50.2.077-2014.
УСПД имеют основные технические характеристики, приведенные в таблице 3.
Таблица 3
| Параметры питания | Номинальное напряжение основного источника питания | 230 В переменного тока (действующее значение) частотой 50 Гц |
| Рабочий диапазон напряжения основного источника питания | от 90 до 264 В переменного тока (действующее значение) частотой 50 Гц | |
| Номинальное напряжение постоянного тока резервного питания | 24 В | |
| Рабочий диапазон резервного питания | от 9 до 27 В постоянного тока | |
| Максимальная потребляемая полная мощность от основного источника питания, ВА | 50 | |
| Ток, потребляемый от источника постоянного тока при номинальном напряжении питания, А | 0,3 | |
| Синхронизации времени от GPS, ГЛОНАСС | есть | |
| Синхронизации времени от NTP-серверов | есть | |
| Пределы абсолютной погрешности при измерении времени в нормальных условиях (при отсутствии внешней синхронизации), с/сутки | не более ±3 | |
| Пределы допускаемой дополнительной погрешности измерения времени, с/сутки °С | ±0,3 | |
| Пределы допускаемой относительной погрешности при измерении электрической энергии и мощности для каналов учета, источником данных которых являются счетчики электрической энергии с цифровым интерфейсом | ±1 младшего разряда | |
| Интерфейсы и каналы связи для чтения собранных (измеренных) данных и конфигурирования УСПД | RS485-1, RS485-2, RS232, USB, GSM/GPRS, 3G, Ethernet, WiFi | |
| Приёмник сигналов точного времени и позиционирования | GPS, ГЛОНАСС | |
| Каналообразующая аппаратура для чтения собранных (измеренных) данных и конфигурирования УСПД | внешние GSM/GPRS модемы, внешние преобразователи с выходом канала связи на основе протоколов TCP/IP (Ethernet, WiFi и др.), внешние преобразователи интерфейсов СЕ824, СЕ825 и аналогичные | |
| Типы поддерживаемых счетчиков с цифровым интерфейсом | В соответствии с руководством по эксплуатации САНТ.411189.004РЭ | |
| Интерфейсы для сбора данных со счетчиков с цифровым интерфейсом | RS485-1, RS485-2, радиоканал 433 МГц, PLC-канал | |
| Поддерживаемые протоколы для сбора данных со счетчиков с цифровым интерфейсом | ГОСТ Р МЭК 61107-2001, Modbus, DLMS, СЕ АО «Энергомера» (открытый протокол, доступен на интернет-сайте производителя www.energomera.ru) | |
| Внешняя каналообразующая аппаратура для сбора данных со счетчиков с цифровым интерфейсом | - радиомодемы СЕ831, СЕ833, EMB-250 всех исполнений; - PLC модемы СЕ832, СЕ834, СЕ836 всех исполнений; | |
| Количество тарифов для каналов учета счетчиков с цифровым интерфейсом | соответствует установленному в счетчике | |
| Максимальное количество СЦИ при непосредственном подключении СЦИ для исполнения СЕ805М-RF011) | 1534 | |
| Количество СЦИ при непосредственном подключении СЦИ для исполнений СЕ805М-PR01, СЕ805М-PL041), не менее | 4000 | |
| Количество СЦИ, вводимое в конфигурацию УСПД1) , не менее | 4000 | |
| Число каналов учёта, не менее | 4000 | |
| Управление УСПД | установка (запись) текущего времени, коррекция текущего времени (±30 с один раз в сутки), рестарт, загрузка заводской конфигурации | |
| Самодиагностика с заданным периодом, не реже | 1 раза/час и при включении | |
| Запись в журналы событий УСПД, не менее каждого типа | 100 | |
| Т елесигнализация | Количество каналов | 4 |
| Г лубина хранения собранных данных 2) (не менее) при числе подключенных СЦИ равном 40001) | Показания на конец месяца | 28 |
| Расход за месяц | 31 | |
| Показания на конец суток | 97 | |
| Расход за сутки | 97 | |
| Текущие показания | 104 | |
| Коммерческий профиль нагрузки | 1200 | |
| Технический профиль нагрузки | 68 | |
| Параметры сети | 120 | |
| Журналы подключаемых устройств | 100 | |
| Т елеуправление | Количество каналов | 2 |
| виды регистрируемых событий | замыкание, размыкание | |
| Максимальное коммутируемое напряжение постоянного тока, В | 48 | |
| Максимальное коммутируемое напряжение переменного тока (среднеквадратическое значение), В | 36 | |
| Максимальный коммутируемый ток, мА | 150 | |
| Нормальные условия | Температура окружающего воздуха, °С | 20 ± 5 |
| Относительная влажность воздуха, % | 30 - 80 | |
| Атмосферное давление, кПа (мм. рт. ст.) | 84-106 (630-795) | |
| Напряжение питающей сети постоянного тока, В | 24 ± 1,2 | |
| Частота питающей сети переменного тока, Гц | 50 ± 0,5 | |
| Напряжение питающей сети переменного ток | 230 ± 4,6 | |
| Условия эксплуатации УСПД | Температура окружающего воздуха, °С | от минус 40 до + 65 |
| Относительная влажность воздуха, % | 90 при 30°С | |
| Атмосферное давление, кПа (мм. рт.ст.) | 60-106,7 (460-800) | |
| Время установления рабочего режима, минут не более | 1,5 | |
| Степень защиты корпуса УСПД от проникновения твердых предметов и воды (по ГОСТ 14254-96) | IP54 | |
| Срок службы встроенного источника питания, лет, не менее | 8 | |
| Средняя наработка на отказ, ч | 100000 | |
| Средний срок службы, лет | 24 | |
| 1)Для счётчиков, измеряющих несколько величин, ограничивается максимальным числом каналов учёта УСПД 2) Число записей в журнале. | ||
наносится на лицевой панели УСПД методом офсетной печати или иным способом, не ухудшающим качество печати, на титульный лист руководства по эксплуатации типографским способом.
Комплектность УСПД приведена в таблице 4.
Таблица 4
| Наименование | Кол. | Примечание |
| УСПД | 1 | |
| У паковка в тару потребительскую | 1 | |
| Руководство по эксплуатации | 1 | |
| Формуляр | 1 | |
| Методика поверки САНТ.411189.004 ПМ | 1 | Высылается по требованию организаций, проводящих поверку УСПД |
| Технологическое программное обеспечение AdminTools | 1 | Компакт диск - высылается по требованию потребителей. Инсталляционный пакет доступен в сети Интернет: www.energomera.ru |
| Антенно-фидерное устройство интерфейса GSM/GPRS 3G | 1 | |
| Антенно-фидерное устройство Для радиоканала 433 МГц | 1 | Только для исполнений CE805M-RF01, CE805M-PR01 |
| Кабель USB-miniUSB | 1 | - |
| Пломба свинцовая | 2 | - |
| Вставка плавкая | 4 | |
| Батарея литиевая | 1 |
осуществляется по документу “Устройства сбора и передачи данных СЕ805М. Методика поверки” САНТ.411189.004 ПМ, утвержденному ФГУП «ВНИИМС» в марте 2015г.
Лист № 7 Всего листов 7
Перечень основного оборудования для поверки: секундомер СОСпр-2б-2, персональный компьютер с технологическим программным обеспечением, сервер точного времени www.ntp1.vniiftri.ru.
Методика измерений на УСПД приведена в «Устройства сбора и передачи данных СЕ805М. Руководство по эксплуатации» сАнТ.411189.004 РЭ.
Нормативные и технические документы, устанавливающие требования к устройствам сбора и передачи данных УСПД СЕ805М
ГОСТ 22261-94 «Средства измерений электрических и магнитных величин. Общие технические условия»
ГОСТ Р МЭК 61107-2001 «Обмен данными при считывании показаний счетчиков, тарификации и управлении нагрузкой. Прямой локальный обмен данными».
ГОСТ 14254-96 «Степени защиты, обеспечиваемые оболочками (Код IP)». ТУ4222-112-63919543-2014 «Устройства сбора и передачи данных СЕ805М. Технические условия».
