Приборы кабельные ТЧ-ПРО, мод. ТЧ-ПРО, ТЧ-ПРО+, 61647-15

Назначение

Приборы кабельные ТЧ-ПРО, модели ТЧ-ПРО, ТЧ-ПРО+ (далее - приборы), предназначены для измерений электрических параметров каналов и линий связи в диапазоне тональных частот.

Описание

Приборы выполнены в пластиковом (модель ТЧ-ПРО) или металлическом (модель ТЧ-ПРО+) ударопрочном корпусе, оснащены клавиатурой, жидкокристаллическим дисплеем и объединяют в себе: генератор одночастотных и многочастотных нормированных аналоговых (гармонических) электрических испытательных сигналов и измерительное устройство (приемник), обеспечивающее измерение уровня в диапазоне тональных частот в широкополосном, селективном режиме или режиме спектра. На основании полученных результатов путем вычисления в приборе определяются электрические параметры кабельной линии и каналов тональной частоты и коммутируемых каналов: амплитудно-частотная характеристика, переходное затухание, рабочее затухание, невзвешенный и псофометрический шум (с фильтрами согласно рекомендации Международного союза электросвязи МСЭ-Т О.41). Осуществляется индикация напряжения переменного и постоянного тока в линии.

Приборы имеют 2 модели: ТЧ-ПРО и ТЧ-ПРО+ с одинаковыми характеристиками и выполнены в пластиковом или металлическом ударопрочном корпусе соответственно. Модели отличаются также элементами питания и типом соединителей.

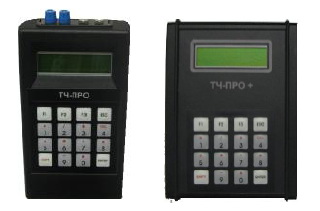

Общий вид моделей приборов и схема пломбирования от несанкционированного доступа изображены на рисунках 1 и 2 соответственно.

Программное обеспечение

Программное обеспечение (ПО) встроенное, с управляющими функциями. Идентификационные данные программного обеспечения (ПО) приборов аналогичны для обеих моделей и приведены в таблице 1.

Таблица 1

Лист 2 Всего листов 4

Защита ПО от непреднамеренных и преднамеренных изменений соответствует уровню "высокий" согласно Р 50.2.077-2014 и обеспечивается конструкцией.

Исключается возможность несанкционированного влияния на ПО СИ и измерительную информацию. Доступ к внутренним частям прибора, включая процессор, защищен конструкцией и пломбой. Модификация ПО возможна только на предприятии изготовителя.

Технические характеристики

Питание приборов осуществляется от Ni-MN (модель ТЧ-ПРО) или Li-Ion (модель ТЧ-ПРО+) встроенных аккумуляторов или через сетевой адаптер от сети переменного тока частотой (50±2,5) Гц и напряжением 220 В +10/-15 %.

Знак утверждения типа

наносится на корпус приборов и титульный лист руководства по эксплуатации типографским или иным способом.

Комплектность

Поверка

осуществляется по документу МП 0876-0028-2015 "Приборы кабельные ТЧ-ПРО (модели ТЧ-ПРО, ТЧ-ПРО+). Методика поверки", утвержденному ФГУП ЦНИИС 30 июня 2015 г. Основные средства поверки:

-    частотомер электронно-счетный Ч3-63/1: 0,1 Гц - 1500 МГц, ±510 f ± 1 ед. счета.

-    генератор сигналов низкочастотный Г3-118: диапазон частот (0,01 - 200) кГц, погрешность установки частоты ±(1 + 50/f) % до 20 кГц, ±(1,5 + 50/f)) % до 200 кГц; напряжение до 10 В/600 Ом;

-    микровольтметр В3-59: 10 Гц - 100 МГц; 0,265 мВ - 300 В; ±(0,4-2,5) %;

-    магазин затухания ТТ-4108/11: (0,1 - 200) кГц, диапазон затухания: от 0 до 70 дБ, погрешность - не более ±0,05 дБ, симметричные вход и выход, 600 Ом.

Сведения о методах измерений

Руководство по эксплуатации, РЭ 4221-028-40720371-15.

Нормативные и технические документы, устанавливающие требования к приборам кабельным ТЧ-ПРО, модели ТЧ-ПРО, ТЧ-ПРО+

Техническая документация ООО "СВЯЗЬПРИБОР".
