Блоки базовые UMA07B, 61662-15

Назначение

Блоки базовые UMA07B (далее - блоки) предназначены для воспроизведения стабилизированных напряжений постоянного тока, передачи сигналов синхронизации и служебных сигналов.

Описание

Конструктивно блок базовый представляет собой каркасную несущую конструкцию с установленными в нее модулями блока питания, контроллера и сетевого концентратора.

Принцип действия блоков основан на сглаживании источником питания кратковременных перерывов и пульсаций питающего напряжения бортовой сети при помощи ФНЧ и последующем преобразовании напряжения постоянного тока в диапазоне от 18 до 45 В в стабилизированные напряжения 5 В, 15 В, минус 15 В и 30 В для питания модуля процессора и других устанавливаемых в базовый блок модулей. Процессор функционирует под управлением внутреннего и внешнего программного обеспечения и осуществляет управление информационными, измерительными, вспомогательными функциями блока, а также управление обменом информацией внутри блока и с внешними устройствами.

В состав блока входят: источник питания (модуль UMA-PS-B), а также встроенный процессор (контроллер - модуль UMA-CPU-A) и сетевой концентратор (модуль UMA-HUB). Источник питания предназначен для обеспечения модулей стабилизированными питающими напряжениями постоянного тока.

Блоки UMA07B представляет собой объединительную плату с установленными в ней модулями и с разъемами для подключения измерительных модулей типов: UMA2210-S/A/P, UMA2015, UMA2051, UMA2050.

Блоки UMA07B применяются совместно с вспомогательными модулями типов: UMA2110 (цифровой модуль мониторинга сигналов кода ARINC644-7), UMA2120 (цифровой модуль мониторинга сигналов кода ARINC429), UMA2150 (цифровой модуль -контроллер цифровых шин CAN bas), UMA2160 (цифровой модуль приема сигналов RS232/485/422).

Блоки UMA07B выпускаются в следующих модификациях: UMA07B, UMA07B-

SLV.

Модификация UMA07B-SLV применяется для увеличения подключаемых измерительных модулей и отдельно от UMA07B не используется.

Управление режимами работы осуществляется с помощью программного обеспечения «MCC», отображение информации осуществляется с помощью программного обеспечения «Advantys», устанавливаемого на внешнюю ПЭВМ.

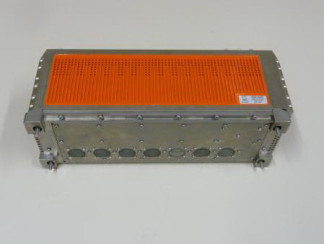

Внешний вид блоков UMA07B, а также места нанесения знака утверждения типа и места пломбировки приведены на рисунках 1-2.

Программное обеспечение

Программное обеспечение (далее - ПО) состоит из программы управления и настройки Advantys, устанавливаемой на внешнюю ПЭВМ, и встроенного ПО модуля UMA-CPU-A.

ПО Advantys предназначено для управления работой блока, системы в целом и отображения измерительной информации.

Встроенное ПО идентифицируется при установке модуля UMA-CPU-A в блок базовый, включении питания и запуске ПО Advantys. Наименование модуля включает информацию о версии прошивки.

Производителем не предусмотрен иной способ идентификации встроенного ПО.

Метрологически значимая часть ПО Advantys и измеренные данные не требуют специальных средств защиты от преднамеренных и непреднамеренных изменений.

Метрологически значимая часть встроенного ПО записана на микросхемах, которые конструктивно защищены от несанкционированного доступа.

Уровень защиты ПО от преднамеренных и непреднамеренных изменений соответствует уровню «высокий» в соответствии с Р 50.2.077-2014.

Технические характеристики

Метрологические и технические характеристики блоков приведены в таблице 2.

Таблица 2 - Метрологические и технические характеристики блоков

Условия эксплуатации блоков приведены в таблице 3.

Таблица 3 - Условия эксплуатации блоков

*По заказу базовые блоки могут быть изготовлены в термостойком исполнении с диапазоном рабочих температур от минус 40 до 85 °C.

Знак утверждения типа

Знак утверждения типа наносится в верхнем левом углу Руководства по эксплуатации типографским или компьютерным способом, на блок в виде наклейки.

Комплектность

Комплект поставки приведен в таблице 4.

Таблица 4

Поверка

осуществляется по документу 651-15-15 МП «Инструкция. Блоки базовые UMA07B. Методика поверки», утвержденному первым заместителем генерального директора -заместителем по научной работе ФГУП «ВНИИФТРИ» 19.01.2015 г.

Основные средства поверки:

- источник питания постоянного тока Б 5-75 (рег. № 21569-01), диапазон стабилизированного напряжения на выходе от 0 до 50 В, нестабильность напряжения на выходе: ± (0,0005 В+0,00005-Цуст) при изменении сети на ±10 %, ± (0,005 В+0,0002•UyCT)

при изменении нагрузки от 0,9 максимального значения до нуля, где Uy^ - установленное напряжение, В;

- мультиметр цифровой Fluke 8846A (рег. № 36395-07), диапазон измерений напряжения постоянного тока от 0,1 до 100 В; диапазон измерений силы постоянного тока от 0,110-4 до 10 А; пределы допускаемой основной относительной погрешности измерений напряжения постоянного тока ± (0,0038 % • U + 0,0006 % • Um), где U -измеренное значение напряжения постоянного тока, В, Ura - значение поддиапазона измерений напряжения постоянного тока, В; пределы допускаемой основной относительной погрешности измерений силы постоянного тока ± (0,15 % • 1и + 0,020 % • 1пп), где 1и - измеренное значение силы постоянного тока, А, 1пп -значение поддиапазона измерений силы постоянного тока, А.

Сведения о методах измерений

Блоки базовые UMA07B. Руководство по эксплуатации.

Нормативные и технические документы, устанавливающие требования к блокам базовым UMA07B

Техническая документация фирмы-изготовителя.
